Fornecimento direto da fábrica de rolos tensores de impacto para sistemas transportadores de mineração e pedreiras

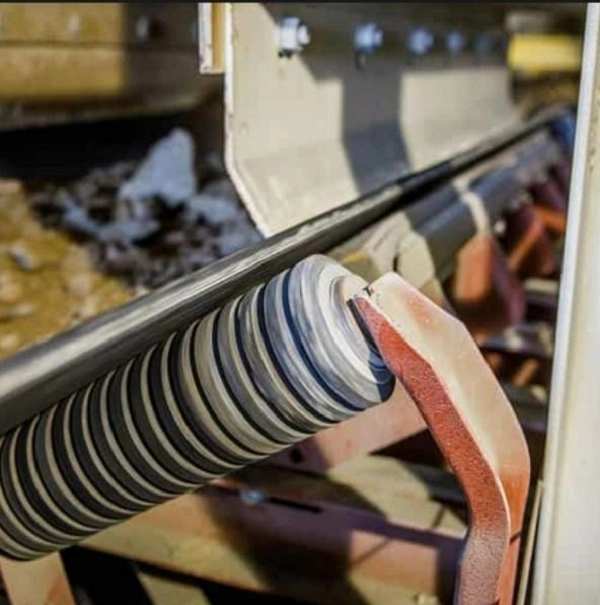

YUFENG Rolo tensor de impacto, também conhecido como intermediário intermediário ou rolo transportador de absorção de choque, é instalado nos pontos de alimentação e obturação dos transportadores de correia para absorver o impacto gerado quando os materiais a granel caem na correia transportadora. O rolo combina uma carcaça de aço ou HDPE com componentes amortecedores de borracha elástica ou poliuretano para distribuir as forças de impacto e reduzir a tensão concentrada na correia transportadora e na estrutura de suporte.
YUFENG fornece anel de borracha segmentado, revestimento de PU integral, HDPE, impacto de calha, rodas-guia de impacto antiestáticas galvanizadas e retardadoras de chama para sistemas de mineração, cimento, agregados, portos, produtos químicos e manuseio de carvão. O diâmetro do rolo, o material tampão, a espessura do anel de borracha, a dureza, a estrutura de vedação e a configuração do rolamento podem ser selecionados de acordo com a largura da correia, tamanho do material, altura de queda e ambiente de trabalho.
Tipos por estrutura de buffer

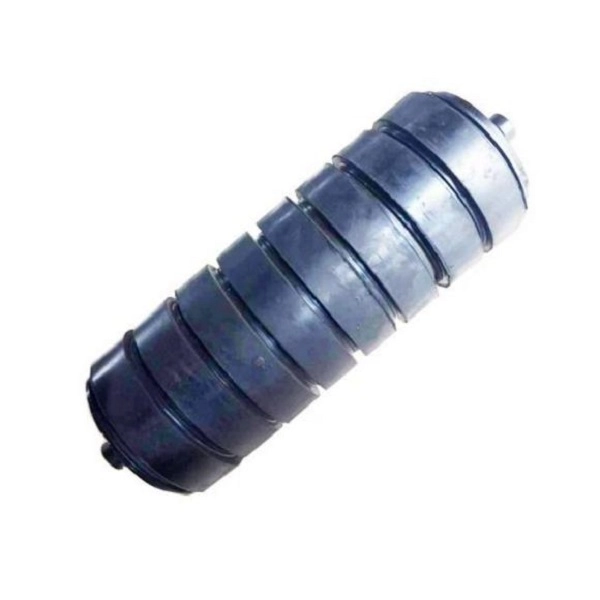

Tensor de impacto de anel de borracha segmentado
A polia de impacto de anel de borracha segmentada consiste em vários anéis de borracha elástica independentes dispostos ao redor do corpo do rolo. A estrutura de anel separado permite que um anel individual danificado seja substituído sem necessariamente substituir o rolo completo, tornando-o adequado para minas gerais, pedreiras e estações de carregamento de médio impacto.
Polia de impacto com retardamento de PU integral
A polia de impacto integral em PU utiliza uma camada tampão contínua de poliuretano ao redor do rolo. A construção em peça única reduz o deslocamento do anel e proporciona resistência ao desgaste para aplicações que envolvem grandes pedaços de material, maiores alturas de queda e repetidos impactos pesados.
Tensora de impacto de casca HDPE
A polia de impacto HDPE utiliza um invólucro de rolo de plástico com uma estrutura de amortecimento adequada para ambientes corrosivos. Sua superfície não metálica evita a ferrugem convencional do aço e pode ser considerada para portos costeiros, fábricas de produtos químicos e outras áreas de carregamento expostas à névoa salina ou à umidade.
| Tipo de rolo | Característica Central | Condição de Trabalho Aplicável |
|---|---|---|
| Tensor de impacto de anel de borracha segmentado | Alta absorção de choque e anéis individuais substituíveis | Pontos de carregamento gerais de médio impacto em minas e pedreiras |
| Polia de impacto com retardamento de PU integral | Camada tampão de peça única resistente ao desgaste com posicionamento estável | Áreas de carregamento de materiais pesados e com grandes quedas |
| Tensora de impacto de casca HDPE | Livre de ferrugem e resistente a ambientes corrosivos selecionados | Portos costeiros e áreas de carregamento de fábricas de produtos químicos |
Configurações para diferentes seções do transportador
Rolo tensor de impacto de anel de borracha segmentado
Vários anéis de borracha independentes proporcionam amortecimento elástico distribuído no ponto de carregamento. Quando um anel fica danificado ou desgastado, a estrutura do anel substituível pode simplificar a manutenção em comparação com a substituição do conjunto completo do rolo.
Rolo tensor de impacto com retardamento de PU integral
A camada externa contínua de PU fornece uma superfície uniforme de amortecimento de impacto e é adequada para materiais grandes e granulados que geram impacto repetido e concentrado. Sua construção em peça única evita o movimento lateral que pode ocorrer com anéis separados.

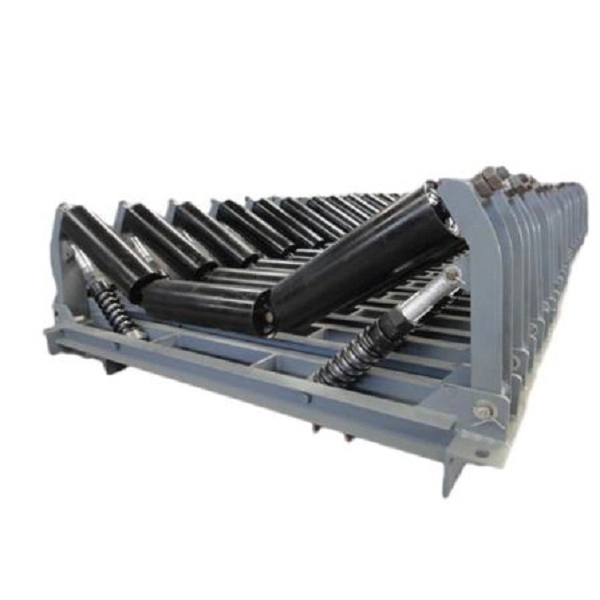

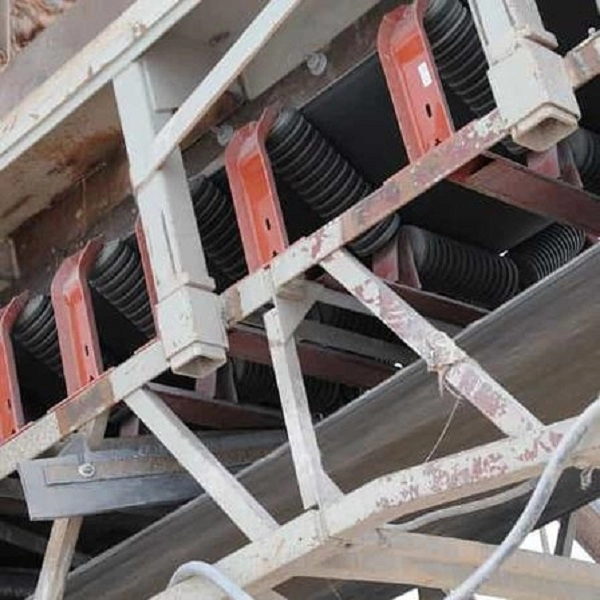

Grupo de tensores de impacto de calha
O arranjo de impacto de calha de três rolos de 30°, 35° ou 45° aumenta a área suportada da correia enquanto distribui o impacto do material em múltiplas posições de rolos. É adequado para correias transportadoras largas e pesadas que lidam com grandes quantidades de materiais a granel.
Polia de impacto galvanizada por imersão a quente
A superfície de aço galvanizado fornece proteção adicional contra corrosão para áreas de carga externas e úmidas. Pode ser usado em pátios de armazenamento ao ar livre, fábricas de agregados e outros locais onde o rolo esteja exposto à umidade atmosférica.
Rolo tensor de impacto anticorrosão HDPE
O invólucro de HDPE elimina a ferrugem da superfície do metal e pode ser selecionado onde a névoa salina, a umidade ou meios químicos selecionados podem afetar os rolos de aço convencionais. É adequado para cais costeiros e estações de carregamento de materiais químicos.
Tensor de impacto antiestático retardador de chama
Esta configuração combina um material tampão condutivo com propriedades retardantes de chama para áreas de carregamento de minas de carvão subterrâneas aplicáveis. O rolo específico e o sistema de suporte devem ser selecionados de acordo com os requisitos de segurança aplicáveis da mina.
Especificações
Diâmetro do rolo
YUFENG fornece diâmetros externos de polia de impacto padrão de 76, 89, 108, 114, 133, 168, 194 e 219 mm. A seleção do diâmetro deve considerar a largura da correia, a velocidade da correia, a carga de impacto e o design da estrutura do transportador.
Largura correspondente da correia transportadora
A série de rolos pode ser compatível com larguras de correia transportadora de aproximadamente 500–2400 mm. O comprimento do rolo, as dimensões do eixo e o arranjo do amortecedor podem ser personalizados de acordo com a estrutura do transportador.
Espessura e dureza do anel tampão
A espessura e a dureza dos componentes de borracha ou PU podem ser ajustadas de acordo com o tamanho do material, altura de queda e intensidade de impacto esperada.
Compatibilidade da estrutura do transportador
Os rolos tensores de impacto YUFENG podem ser configurados para estruturas transportadoras do tipo DTII, TD75 e CEMA. Desenhos de estruturas existentes ou dimensões de rolos podem ser fornecidos para substituição e adequação ao projeto.
Absorção de impacto e design de rolo
Camada de buffer elástico
A camada amortecedora de borracha ou poliuretano proporciona deformação elástica quando o material a granel cai sobre a correia, reduzindo a transmissão direta da energia de impacto para a carcaça da correia e estrutura de suporte.
Suporte de impacto distribuído
O uso de vários rolos de impacto em toda a área de carga distribui a força de impacto em vez de concentrar toda a carga em um ponto. O número e o espaçamento dos rolos devem ser determinados de acordo com o peso do material, a altura de queda e o projeto do transportador.
Concentricidade do Rolo
A usinagem precisa do tubo e do eixo ajuda a manter a rotação estável do rolo sob carga pesada. YUFENG especifica concentricidade do casco do rolo ≤0,5 mm para a configuração padrão referenciada.
Proteção de rolamento
Os sistemas de vedação de contato de borracha e labirinto de vários estágios ajudam a proteger a cavidade do rolamento contra poeira, água e contaminação de materiais durante a operação em estações de carregamento a granel.
Opções de personalização
Material tampão
A YUFENG fornece anéis amortecedores de borracha natural, camadas integrais de poliuretano PU e configurações baseadas em HDPE de acordo com os requisitos de impacto, desgaste e corrosão.
Material da carcaça do rolo
Estão disponíveis opções de carcaça em aço carbono Q235 e aço inoxidável 304. As configurações do invólucro HDPE também podem ser selecionadas para ambientes sensíveis à corrosão.
Tratamento de superfície
Revestimento eletrostático e galvanização por imersão a quente estão disponíveis para carcaças de rolos de aço, enquanto estruturas externas de PU ou borracha podem ser fornecidas de acordo com a configuração de impacto selecionada.
Sistema de vedação
Estruturas de vedação de labirinto de nylon composto duplo ou triplo podem ser configuradas com vedações de contato de borracha para melhorar a proteção contra poeira e água ao redor do conjunto do rolamento.
Configuração de rolamento
Rolamentos domésticos de alta precisão ou rolamentos importados com folga SKF/FAG C3 podem ser selecionados de acordo com os requisitos operacionais contínuos e as especificações do cliente.
Configuração Ambiental Especial
Materiais amortecedores antiestáticos resistentes a baixas temperaturas ou retardadores de chama podem ser especificados para aplicações em regiões frias e mineração subterrânea de acordo com as condições de trabalho exigidas.
Materiais e Controle de Qualidade
Concha de rolo
As rodas-guia de impacto de aço padrão usam tubo de aço ERW de alta frequência Q235, enquanto os modelos HDPE usam material HDPE virgem. As dimensões da carcaça e a espessura da parede podem ser adaptadas à carga de impacto especificada.
Eixo do rolo
O eixo usa aço redondo sólido trefilado a frio 45# na configuração padrão, proporcionando resistência à flexão sob impactos repetidos e cargas radiais.
Material tampão
Borracha natural de alta elasticidade ou matéria-prima de poliuretano resistente ao desgaste é selecionada de acordo com a absorção de choque e desempenho de abrasão necessários.
Consequência
Os rolamentos rígidos de esferas com folga C3 fornecem o suporte giratório para o conjunto de rolos. A seleção do rolamento influencia a resistência ao funcionamento, a geração de calor e a vida útil.
Componentes de vedação
Anéis labirinto de náilon de alta resistência e vedações de borracha nitrílica resistentes às intempéries são usados para ajudar a proteger a cavidade do rolamento contra poeira e umidade.
Inspeção de materiais recebidos
Tubos de aço, eixos, rolamentos e materiais amortecedores são amostrados para rotação aplicável, propriedades dimensionais, de envelhecimento e relacionadas ao impacto antes de entrar na oficina de montagem.
Indicadores de desempenho
| Item de desempenho | Requisito Padrão | Padrão de teste |
|---|---|---|
| Coeficiente de resistência à rotação | ≤0,008 | ISO 15365 |
| Grau de proteção contra poeira e água | IP65 | Padrão de teste IP |
| Vida útil de carga nominal | ≥30.000 horas de trabalho | Teste de envelhecimento acelerado de fábrica |
| Concentricidade da carcaça do rolo | ≤0,5mm | Teste do comparador |
| Perda de abrasão do anel amortecedor de borracha | ≤1,0 cm³/1,61 km | ISO 4649 |
| Tendo tempo anti-envelhecimento | ≥500 h de teste de envelhecimento em alta temperatura | Teste de laboratório interno |
A absorção real de impacto, a vida útil e a capacidade de carga dependem do diâmetro do rolo, do material tampão, da dureza, da largura da correia, do tamanho do material, da altura de queda, da velocidade de transporte e do ambiente operacional.

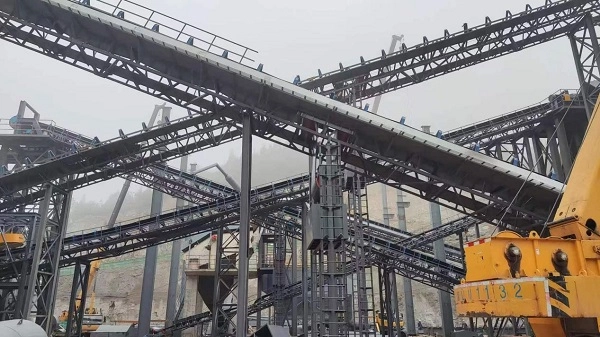

Instalação e substituição
Instalação de nova estrutura de alimentação
A estrutura de suporte da polia de impacto é fixada na posição cega projetada. Ambas as extremidades do eixo do rolo estão alinhadas com os suportes de suporte e travadas com os pinos ou parafusos especificados. O grupo completo deve girar livremente antes que o transportador seja colocado em operação.
Acordo de grupo de impacto Idler
Para pontos de alimentação do britador de alta queda, aproximadamente três a cinco grupos de roletes de impacto podem ser dispostos a cerca de 5 m da área de carregamento para distribuir o impacto concentrado do material. A disposição exata deve ser determinada de acordo com o projeto do transportador.
Substituição do anel amortecedor
Para configurações de anéis de borracha segmentados, um anel amortecedor individual danificado pode ser substituído quando a estrutura do rolo permitir. Se o tubo, eixo ou rolamento do rolo estiver danificado, o conjunto completo do rolo deverá ser substituído.
Segurança durante a substituição
O transportador deve ser parado e isolado de sua fonte de energia antes da manutenção da polia intermediária de impacto. Após a instalação, a rotação dos rolos, o travamento do eixo e o alinhamento da correia devem ser verificados antes de reiniciar o equipamento.
Aplicações por condição de carregamento
Pontos de alimentação do britador
As rodas-guia de impacto são comumente instaladas abaixo dos pontos de descarga do britador, onde grandes pedras ou minério podem cair de uma altura significativa e gerar impacto concentrado na correia transportadora.
Mineração e Pedreiras
Rodas-guia segmentadas de impacto de borracha e PU podem ser selecionadas para sistemas de manuseio de minério, agregados e pedras de acordo com o tamanho do material, altura de carregamento e capacidade do transportador.
Plantas de Cimento e Agregados
Os grupos de rolos de impacto podem suportar seções do transportador que recebem calcário, clínquer, cascalho e outros materiais a granel provenientes de equipamentos de britagem ou peneiramento.
Áreas Costeiras e de Carregamento Químico
As rodas-guia de impacto HDPE podem ser consideradas onde a névoa salina, a umidade ou meios químicos selecionados criam um risco de corrosão para componentes de aço convencionais.
Mineração Subterrânea
Configurações aplicáveis de roletes de impacto antiestático e retardador de chama podem ser fornecidas para pontos de carregamento subterrâneos onde o sistema de transporte deve atender aos requisitos relevantes de segurança da mina.
Padrões e documentação de qualidade
Padrões da Indústria de Transportadores
Os rolos tensores de impacto YUFENG são fabricados com referência aos requisitos CEMA, GB/T10595 e ISO15365 para equipamentos transportadores e desempenho de rolos.
Requisitos de segurança
Os rolos para aplicações de mineração subterrânea podem ser configurados de acordo com os requisitos relevantes de segurança das minas de carvão. A certificação aplicável depende da estrutura específica do produto e dos requisitos do projeto.
Documentação de exportação
A documentação disponível pode incluir certificação de gerenciamento de qualidade ISO9001, documentação de exportação CE, relatórios de inspeção de matéria-prima SGS, documentos de teste de segurança de minas de carvão e relatórios de teste de resistência ao impacto e vida útil de fábrica de acordo com a configuração do produto.
Produtos de sistema transportador correspondentes
Série de correias transportadoras
A YUFENG pode fornecer correia transportadora de tecido, correia transportadora de cabo de aço, correia transportadora de parede lateral, correia transportadora de tubo, correia transportadora estampada e correia transportadora superior áspera para sistemas completos de manuseio de materiais a granel.
Outros rolos transportadores
Os rolos de suporte incluem rodas-guia de transporte de calha, rodas-guia de retorno, rodas-guia autocompensadoras e suportes de suporte correspondentes para diferentes seções do transportador.
Acessórios de borracha
Folhas de borracha resistentes ao desgaste, borracha de rodapé de transportador, adesivos de reparo de vulcanização e kits de remendo podem ser fornecidos para instalação e manutenção.
Série de dutos HDPE
O tubo de água HDPE e o tubo de dragagem HDPE podem ser fornecidos para transporte auxiliar de água e lama em projetos de mineração e industriais.
Processamento personalizado
O diâmetro do rolo, a espessura da parede do casco, a dureza do amortecedor, as dimensões do anel de borracha e a estrutura de vedação podem ser ajustados de acordo com os desenhos de trabalho do cliente e as condições de impacto.
Embalagem e armazenamento
Rolos de impacto de pequeno diâmetro
Rolos de impacto de 76, 89 e 108 mm podem ser empacotados com fio de aço, equipados com tampas protetoras em ambas as extremidades do eixo e embalados em caixas de madeira maciça para transporte.
Rolos Grandes de Impacto Pesado
Rolos de impacto de 168, 194 e 219 mm podem ser dispostos em paletes de madeira, protegidos com filme plástico e fixados para reduzir danos superficiais e movimentos durante o transporte do contêiner.
Polias de impacto HDPE
Os rolos de impacto HDPE podem ser separados com espuma ou outros materiais de amortecimento para evitar colisões e danos à superfície durante a carga e descarga.
Requisitos de armazenamento
Os rolos de impacto devem ser armazenados horizontalmente em paletes com altura de empilhamento não superior a 1,2 m. Os componentes de borracha e amortecedores de PU devem ser protegidos da luz solar direta prolongada, altas temperaturas, água da chuva e outras condições que possam acelerar o envelhecimento do material.
Como selecionar o rolo tensor de impacto correto
Altura de queda do material
A altura de queda do material é um parâmetro importante porque maiores distâncias de queda geram maior energia de impacto. O material amortecedor e o arranjo do rolo de impacto devem ser selecionados de acordo com a altura real de carga.
Tamanho do material
Materiais grandes e pontiagudos exigem maior absorção de impacto e podem ser mais adequados para estruturas de impacto de PU ou borracha reforçada do que rolos padrão.
Largura da correia transportadora
Forneça a largura da correia transportadora e as dimensões da estrutura existente para que o comprimento do rolo, o diâmetro, a configuração do eixo e a estrutura de suporte possam ser combinados corretamente.
Ambiente de Trabalho
Umidade, névoa salina, exposição a produtos químicos, instalação externa e temperatura devem ser considerados ao selecionar aço carbono, aço galvanizado, aço inoxidável, HDPE ou materiais tampão especializados.
Método de Manutenção Necessário
Projetos de anéis de borracha segmentados podem ser considerados onde são preferidos anéis amortecedores substituíveis, enquanto configurações integrais de PU podem ser mais apropriadas quando uma camada externa contínua resistente ao desgaste é necessária.
Solicite uma cotação de rolo tensor de impacto
Parâmetros Técnicos Necessários
Para obter uma cotação de fábrica precisa, forneça a largura da correia transportadora, o diâmetro externo do rolo, o tipo de polia de impacto, a altura de queda do material, o tamanho do material, o ambiente de trabalho, a quantidade total do pedido e a porta de entrega alvo.
Os engenheiros técnicos da YUFENG podem avaliar o diâmetro apropriado do rolo, o material da carcaça, a estrutura do amortecedor, o rolamento, o sistema de vedação e a estrutura de suporte de acordo com as condições de carga.
Informações de contato globais da YUFENG
jayce@yuphengbelt.com
WhatsApp / WeChat / Celular
+86 15318787602
Endereço de fábrica
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

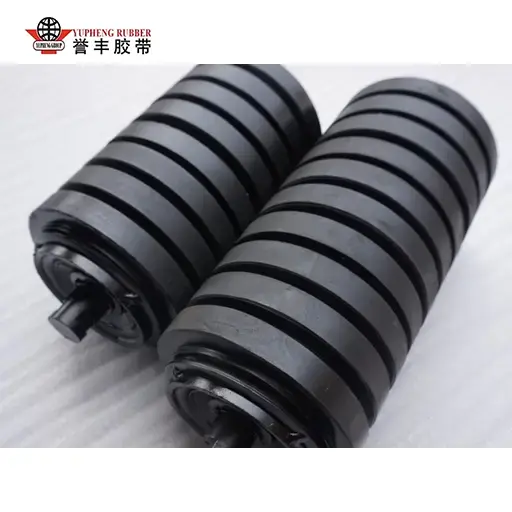

Rolo tensor de impacto de anel de borracha
Protegendo as correias transportadoras do impacto de materiais pesados, o rolo tensor de impacto com anel de borracha YUFENG usa anéis de borracha elástica segmentados para absorver choques e distribuir a pressão da zona de carga de maneira mais uniforme. Sua vedação em labirinto de camada tripla ajuda a proteger os rolamentos contra poeira e água, enquanto a operação confiável de -30°C a +80°C o torna adequado para transportadores de carvão, pedreiras, cimento, energia e portuários que manuseiam materiais a granel com alta altura de queda.

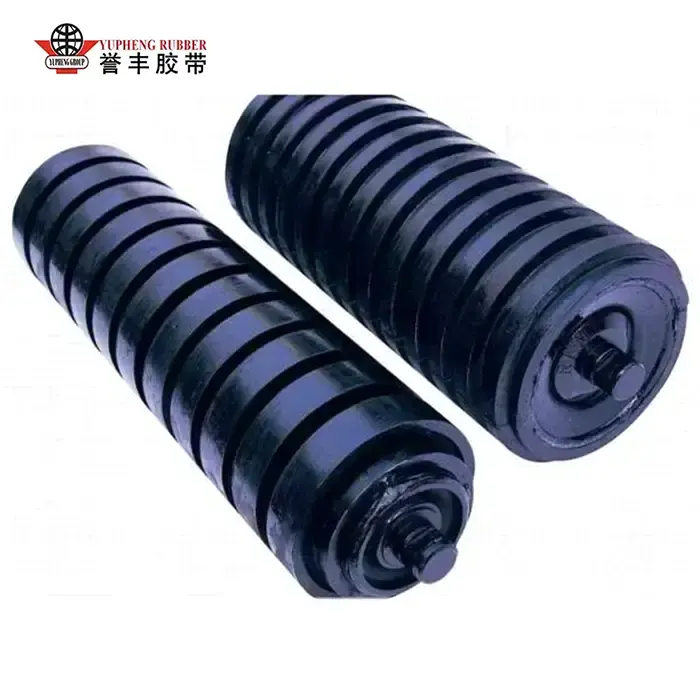

Rolo tensor de impacto para serviço pesado
