Fabricante líder de estrutura intermediária de transportador para sistemas de mineração e manuseio de materiais a granel

A estrutura intermediária do transportador é a estrutura de suporte usada para instalar e posicionar rolos transportadores em sistemas transportadores de correia. Ele conecta roletes de calha, roletes de retorno, roletes de impacto e roletes autocompensadores à estrutura do transportador, garantindo que os roletes mantenham o alinhamento correto e forneçam suporte estável para a esteira de corrida.

Durante a operação de transporte contínuo, a estrutura intermediária suporta o peso dos materiais a granel, a tensão da correia e as forças de impacto geradas nos pontos de carregamento. Uma estrutura projetada incorretamente pode causar desalinhamento dos rolos, problemas de alinhamento da correia, desgaste irregular e paradas inesperadas. Portanto, selecionar uma estrutura de suporte confiável é essencial para melhorar a estabilidade do sistema transportador.

YUFENG fabrica séries completas de estrutura intermediária de acordo com os requisitos relacionados a TD75, DT II (A), CEMA e ISO. Usando aço Q235/Q355 de alta qualidade, processos de soldagem de precisão e tratamento anticorrosivo opcional, as estruturas YUFENG são amplamente aplicadas em projetos de mineração, pedreira, cimento, usinas de energia, portos e manuseio de materiais a granel.

Diferentes tipos de estrutura para diversas seções do transportador

Diferentes seções do transportador requerem diferentes estruturas de suporte. YUFENG fornece vários designs de estrutura de acordo com a posição de instalação, condições de carga e requisitos ambientais.

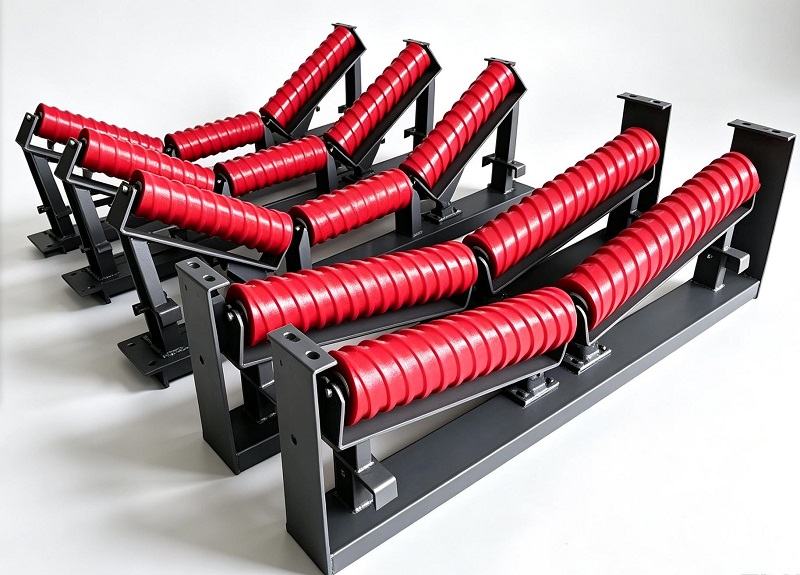

Estrutura intermediária da calha

A estrutura intermediária da calha é instalada principalmente no lado de transporte dos transportadores de correia. A estrutura de três rolos forma uma calha que suporta materiais a granel e aumenta a capacidade de transporte. Os ângulos de calha padrão incluem 20°, 30°, 35° e 45°.

Este tipo é comumente usado em minas de carvão, fábricas de agregados, fábricas de cimento e sistemas de transporte de materiais a granel onde é necessário suporte contínuo de materiais.

Estrutura intermediária de retorno

A estrutura intermediária de retorno é instalada no lado de retorno dos sistemas transportadores para apoiar a correia vazia após a descarga do material. Sua estrutura simples proporciona rigidez suficiente, ao mesmo tempo que permite a substituição conveniente dos rolos e a inspeção de rotina.

Como as seções de retorno transportam menos carga em comparação com as seções de transporte, projetos leves são geralmente selecionados para reduzir o peso geral da estrutura do transportador.

Estrutura intermediária com autoalinhamento

A estrutura intermediária autocompensadora foi projetada para corrigir o desvio da correia durante a operação. Quando o movimento da correia se afasta da linha central, o mecanismo de suporte giratório gera uma força orientadora para ajudar a restaurar o alinhamento normal da correia.

É adequado para transportadores de longa distância, pontos de transferência e aplicações onde a oscilação da correia pode ocorrer com frequência.

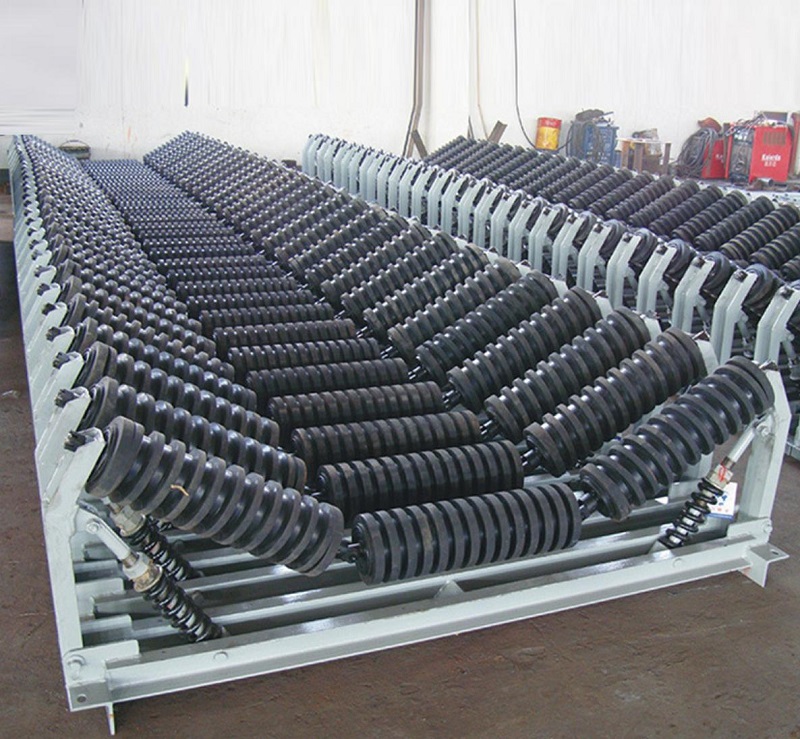

Estrutura intermediária de impacto

A estrutura intermediária de impacto adota construção em aço reforçado para áreas expostas a fortes impactos de materiais. Normalmente é instalado em pontos de alimentação onde minério, carvão ou agregados de grande porte caem na correia transportadora.

A estrutura reforçada funciona em conjunto com rolos de impacto para absorver choques de carga e reduzir riscos de deformação sob condições de serviço pesado.

Estrutura suspensa tipo H

A estrutura intermediária suspensa do tipo H usa um método de instalação suspensa sem exigir a montagem tradicional na fundação. Seu design modular permite fácil ajuste e instalação em espaços limitados.

É comumente usado em túneis de mineração subterrânea, transportadores móveis e projetos onde a flexibilidade de instalação é importante.

Estrutura intermediária galvanizada

Para ambientes de trabalho externos ou corrosivos, a YUFENG fornece estruturas intermediárias galvanizadas por imersão a quente. A superfície galvanizada melhora a resistência à ferrugem e ajuda a prolongar a vida útil em portos costeiros, fábricas de produtos químicos e pátios de armazenamento ao ar livre.

Seleção Baseada nas Condições de Trabalho do Transportador

A escolha da estrutura intermediária correta do transportador depende de vários fatores, incluindo largura da correia, peso do material, nível de impacto, comprimento do transportador e ambiente de instalação.

Para o transporte padrão de materiais a granel, as estruturas intermediárias da calha fornecem suporte de transporte estável. Para aplicações de mineração pesada com grandes materiais granulados, são recomendadas estruturas de impacto reforçadas nas zonas de carregamento para lidar com forças de impacto repentinas.

Os sistemas de transporte de longa distância geralmente exigem estruturas autocompensadoras em intervalos adequados para reduzir o desvio da correia. Para ambientes costeiros ou quimicamente corrosivos, o tratamento galvanizado ajuda a melhorar a resistência à corrosão e a reduzir os requisitos de manutenção.

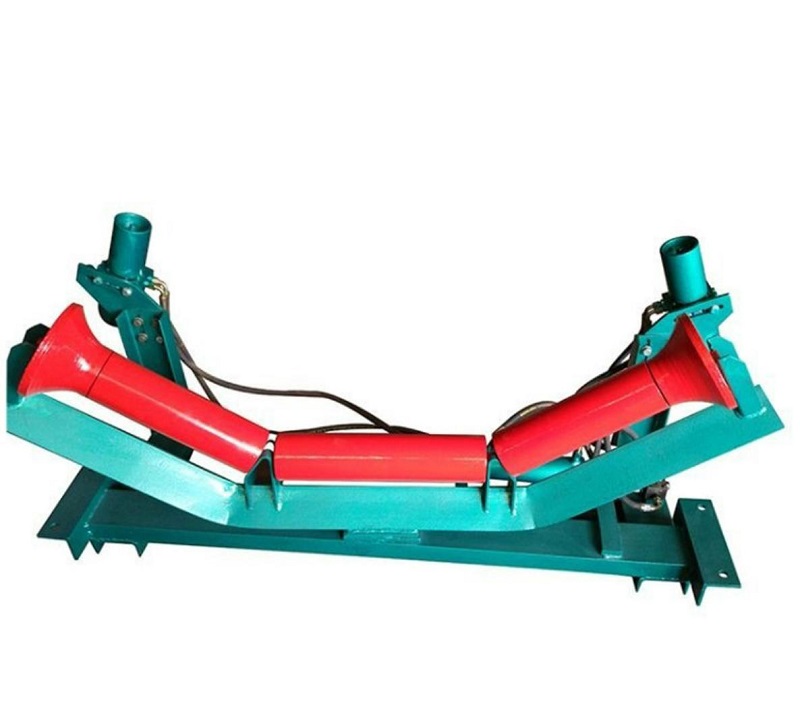

Estrutura Técnica e Opções Personalizadas

A estrutura intermediária do transportador YUFENG pode ser personalizada de acordo com os desenhos do cliente, especificações do transportador e condições do projeto. Diferentes configurações estruturais estão disponíveis para combinar com vários designs de transportadores.

O material da estrutura pode ser selecionado entre aço carbono Q235 para aplicações padrão ou aço de alta resistência Q355 para sistemas de transporte pesados. Os tratamentos de superfície incluem pintura eletrostática e galvanização por imersão a quente de acordo com as exigências ambientais.

Os clientes podem personalizar o ângulo da calha, as dimensões de montagem, a altura da estrutura, as posições dos furos e os métodos de instalação. Acessórios adicionais como eixos intermediários, clipes de mola e parafusos de alta resistência também podem ser fornecidos juntos.

Vantagens de desempenho do quadro intermediário YUFENG

A estrutura intermediária do transportador YUFENG concentra-se na confiabilidade estrutural, precisão dimensional e estabilidade operacional de longo prazo. Cada estrutura é projetada para reduzir os requisitos de manutenção do transportador e suportar o transporte contínuo de material sob diferentes condições de trabalho.

Estrutura forte e soldagem confiável

A YUFENG utiliza materiais de aço Q235 e Q355 qualificados para fabricar estruturas intermediárias. Comparado com materiais de parede fina de baixa qualidade, o aço de alta resistência oferece melhor resistência contra deformação sob cargas pesadas e condições de impacto.

Os processos de soldagem profissionais garantem costuras de soldagem uniformes e resistência estrutural estável. A inspeção de soldagem é realizada antes da entrega para reduzir riscos causados por soldagem incompleta, trincas ou deformação estrutural.

Posição precisa de instalação do rolo

A precisão da instalação das estruturas intermediárias afeta diretamente a operação da correia transportadora. YUFENG controla as dimensões de montagem e as posições dos furos de acordo com as especificações relacionadas ao TD75, DT II(A) e CEMA.

O posicionamento preciso ajuda os rolos a manter o alinhamento adequado, reduzindo o desgaste irregular dos rolos, o desvio da correia e a resistência operacional adicional.

Proteção de superfície flexível

Diferentes ambientes requerem diferentes métodos de proteção contra corrosão. As estruturas padrão podem usar revestimento em spray de alta aderência, enquanto o tratamento galvanizado por imersão a quente está disponível para condições externas, costeiras e quimicamente corrosivas.

O tratamento de superfície melhora a resistência à ferrugem e ajuda a manter o desempenho estável durante a operação a longo prazo.

Design de fácil manutenção

A estrutura padronizada das estruturas YUFENG permite a instalação e substituição conveniente dos rolos. Os operadores podem realizar a manutenção de rotina sem modificações complicadas na estrutura do transportador.

Projetos modulares, como estruturas suspensas do tipo H, proporcionam flexibilidade adicional para aplicações subterrâneas e em espaços limitados.

Componentes compatíveis do sistema transportador

A estrutura intermediária do transportador YUFENG pode ser combinada com vários componentes do transportador, incluindo rolos de calha, rolos de retorno, rolos de impacto, limpadores de correia, bases de impacto e correias transportadoras.

Essa compatibilidade ajuda os clientes a adquirir componentes completos do sistema de transporte de um único fornecedor e simplificar o gerenciamento do projeto.

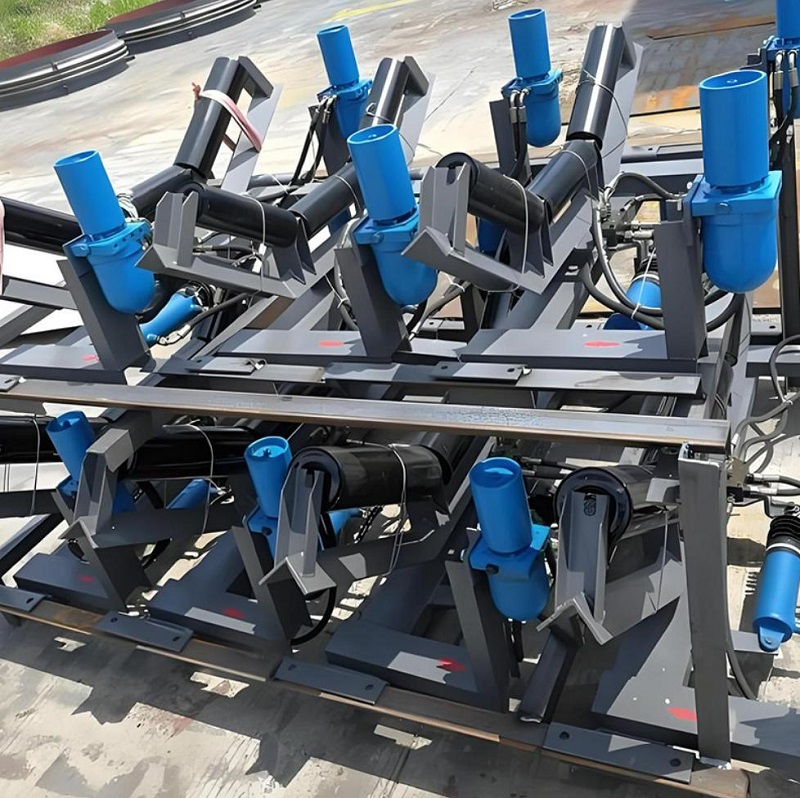

Conveyor Idler Frame Supporting Products

Guia de instalação e comissionamento

A instalação correta da estrutura é importante para obter um desempenho estável do transportador. A YUFENG recomenda verificar a posição de instalação, alinhamento e condições de fixação antes da operação do equipamento.

PASSO 01

Instalação de Estrutura Fixa

Para estruturas intermediárias de calha e retorno, instale a estrutura na viga transportadora e aperte todos os parafusos de alta resistência. As estruturas instaladas na mesma seção do transportador devem permanecer paralelas e alinhadas com a linha central do transportador.

Após fixar a estrutura, instale roletes e verifique se os roletes giram suavemente sem resistência anormal.

PASSO 02

Instalação de estrutura autocompensadora

Estruturas autocompensadoras devem ser instaladas em intervalos adequados de acordo com os requisitos do projeto do transportador. O mecanismo rotativo deve permanecer flexível e não deve ser travado durante a instalação.

Após o comissionamento, observe o desempenho do alinhamento da correia e confirme se a função de autocorreção funciona corretamente.

PASSO 03

Instalação da estrutura de impacto

As estruturas intermediárias de impacto devem ser instaladas em pontos de alimentação de material onde a queda de materiais gera forte força de impacto. Métodos de fixação reforçados podem ser necessários de acordo com as condições reais de carga.

Antes da operação, verifique se a estrutura permanece reta e livre de deformações.

PASSO 04

Inspeção de rotina

A inspeção regular deve incluir a verificação de costuras de soldagem, parafusos, condição do revestimento superficial e possível deformação. Os parafusos soltos devem ser apertados imediatamente, enquanto as estruturas danificadas devem ser reparadas ou substituídas a tempo.

Produtos correspondentes para sistemas transportadores

A YUFENG fornece produtos de suporte integrados para projetos de transporte de materiais a granel, ajudando os clientes a construir soluções completas de transporte.

Produtos de rolo transportador

Os produtos de suporte incluem rodas-guia de canal, rodas-guia de retorno, rodas-guia de impacto, rodas-guia de autolimpeza em espiral, rodas-guia de retorno de disco de borracha e rodas-guia de auto-alinhamento.

Acessórios para transportadores

A YUFENG fornece bases de impacto para transportadores, limpadores de correia, borracha de saia, folhas de borracha resistentes ao desgaste e outros acessórios para melhorar o desempenho do transportador.

Soluções completas de correia transportadora

As correias transportadoras disponíveis incluem correias transportadoras de tecido EP, correias transportadoras de cabo de aço, correias de tecido sólido de PVC/PVG para minas e correias com travas em chevron.

Seleção de Materiais e Inspeção de Qualidade

A qualidade do material afeta diretamente a vida útil e a segurança das estruturas de suporte do transportador. A YUFENG seleciona materiais confiáveis e realiza procedimentos de inspeção antes do envio.

Material de aço

As estruturas principais usam aço carbono Q235B para aplicações padrão e aço Q355B de alta resistência e baixa liga para projetos de transportadores pesados que exigem maior capacidade de carga.

Tratamento de superfície

Os tratamentos de superfície disponíveis incluem pintura eletrostática em spray epóxi e galvanização por imersão a quente. Os clientes podem selecionar a proteção adequada de acordo com o ambiente operacional.

Fixadores e materiais de soldagem

Parafusos de alta resistência grau 8.8, arruelas de pressão e porcas antifrouxas são usados para uma montagem confiável. Os materiais de soldagem são selecionados de acordo com os requisitos do metal base para garantir a resistência estrutural.

Cada lote de produção passa por inspeção de aparência, medição dimensional e verificação de qualidade de soldagem. Produtos com deformação, falta de soldas ou desvio dimensional são rejeitados antes da entrega.

Padrões e Certificações

A estrutura intermediária do transportador YUFENG é fabricada de acordo com padrões reconhecidos de equipamentos de transporte, incluindo especificações de projeto GB/T10595-2017, TD75 e DT II(A). Os produtos também são projetados com referência aos requisitos internacionais de transportadores CEMA e ISO.

Para projetos internacionais, a YUFENG pode fornecer certificação de gestão de qualidade ISO9001:2015, certificação CE, relatórios de inspeção SGS e outros documentos técnicos de acordo com as necessidades do cliente.

Indicadores de Desempenho Técnico

Item de desempenho	Requisito Padrão	Base de teste
Deflexão permitida da estrutura sob carga nominal	≤1/1000 intervalo	Teste de carga estática de fábrica
Qualidade da costura de soldagem	Sem fissuras, penetração incompleta ou inclusão de escória	Inspeção visual e ultrassônica de pontos
Espessura da camada de galvanização por imersão a quente	≥65 μm	Teste de medidor de espessura magnética
Tolerância de posição do furo de instalação	±1,5mm	Inspeção de dimensão

Embalagem e armazenamento

A YUFENG utiliza métodos de embalagem adequados para proteger as molduras durante o transporte internacional.

As molduras de quantidade padrão são agrupadas com tiras de aço, colocadas em paletes de madeira resistentes e cobertas com filme plástico à prova d'água. Molduras personalizadas para pequenos lotes são embaladas em caixas de madeira compensada para evitar deformação por colisão.

Durante o armazenamento, os produtos devem ser mantidos em armazéns secos e ventilados. A exposição prolongada ao ar livre sem proteção à prova d'água deve ser evitada para evitar danos ao revestimento e corrosão do aço.

Como obter uma cotação rápida

Para recomendar o modelo correto da estrutura intermediária do transportador e fornecer uma cotação precisa, os clientes devem fornecer a largura da correia transportadora, o tipo de estrutura necessária, o ângulo da calha, os requisitos de tratamento de superfície e o ambiente de aplicação.

Informações adicionais, incluindo mineração, porto, cimento ou aplicação subterrânea, quantidade do pedido e porto de destino ajudarão os engenheiros da YUFENG a selecionar a estrutura adequada e fornecer uma solução de cotação eficiente.

Perguntas frequentes

Como escolho o tipo de quadro intermediário correto?

A seleção depende da seção do transportador, da carga do material, do nível de impacto e do ambiente de trabalho. As estruturas de calha são usadas para transportar seções, as estruturas de retorno suportam correias vazias e as estruturas de impacto são recomendadas para áreas de carregamento.

A YUFENG pode personalizar quadros intermediários de acordo com os desenhos?

Sim. YUFENG pode personalizar as dimensões da estrutura, orifícios de montagem, métodos de instalação e tratamento de superfície de acordo com os desenhos do cliente e requisitos do transportador.

Quais materiais são usados para as estruturas intermediárias YUFENG?

As estruturas padrão usam aço carbono Q235, enquanto o aço de alta resistência Q355 está disponível para aplicações pesadas. A proteção de superfície pode incluir pintura em spray ou galvanização por imersão a quente.

As estruturas YUFENG são compatíveis com os sistemas transportadores CEMA?

Sim. A YUFENG projeta estruturas intermediárias de acordo com TD75, DT II(A), CEMA e requisitos de sistemas de transporte relacionados para aplicações internacionais.

Quais certificados a YUFENG pode fornecer?

YUFENG pode fornecer relatórios de inspeção ISO9001: 2015, CE, SGS e documentos técnicos relacionados de acordo com os requisitos do projeto. Os produtos também são fabricados com referência aos padrões CEMA e podem atender aos requisitos de projetos relacionados à MSHA e TUV.
