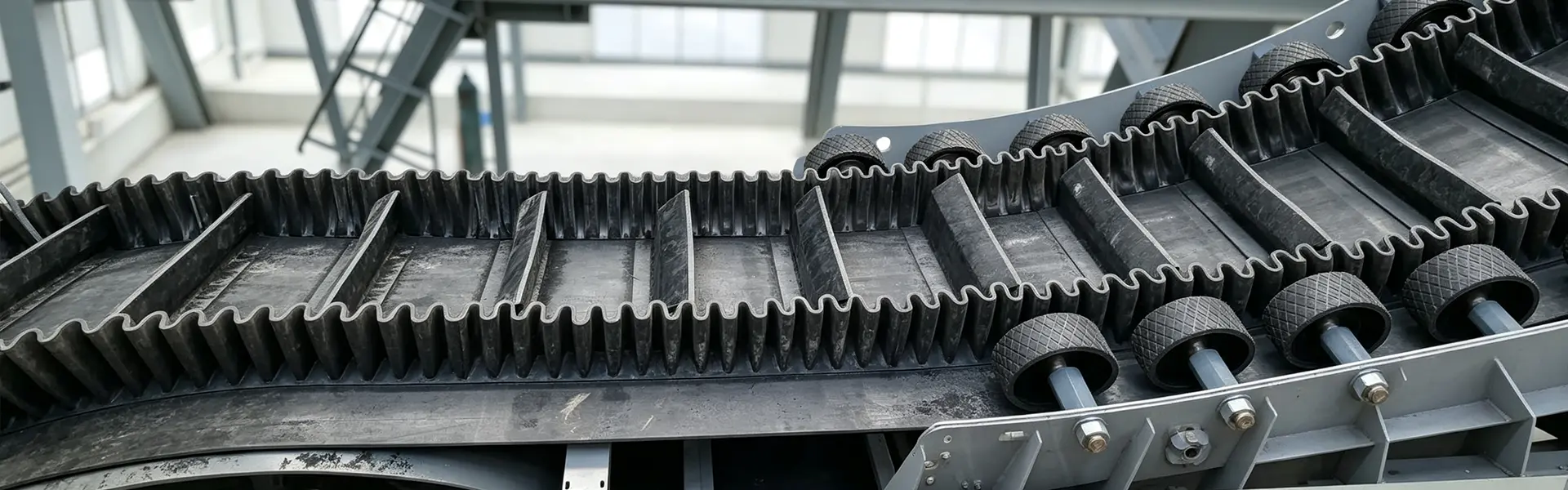

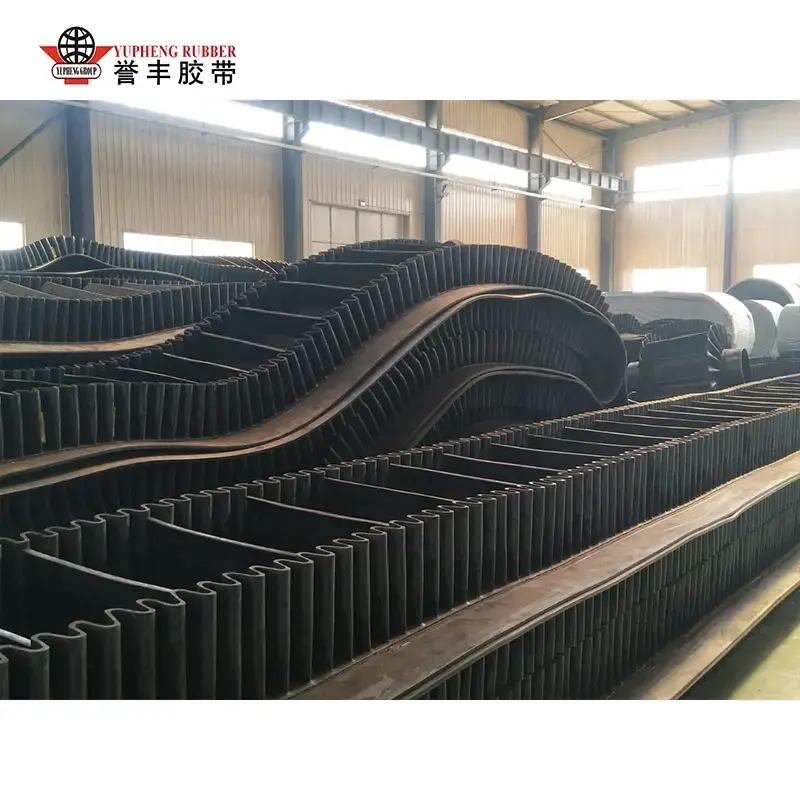

Correia transportadora com presilhas e parede lateral a preço de fábrica para manuseio eficiente de materiais a granel
YUFENG Correia transportadora com presilhas e parede lateral, também conhecida como correia transportadora de parede lateral corrugada ou correia transportadora de ângulo acentuado, é projetada para transportar materiais a granel onde as correias planas convencionais não podem fornecer altura de elevação suficiente ou evitar o retrocesso do material. A correia consiste em uma correia base, paredes laterais corrugadas e travas transversais, que são integradas através de vulcanização a quente.
A YUFENG fornece estruturas reforçadas com tecido EP e cabo de aço para diferentes distâncias de transporte, pesos de materiais e layouts de instalação. Os projetos disponíveis suportam transporte horizontal, inclinado e vertical, tornando-os adequados para aplicações de mineração, cimento, agregados, grãos, produtos químicos e outras aplicações de manuseio de materiais a granel.
Classificação da correia lateral de tecido EP e cabo de aço
Correia transportadora de parede lateral em tecido EP
A carcaça do tecido EP oferece boa flexibilidade, baixo alongamento e desempenho de tração estável. É adequado para sistemas de transporte de carga média com distâncias de transporte relativamente curtas ou moderadas, incluindo fábricas de cimento, instalações de processamento de grãos e linhas de produção de agregados.
Correia transportadora de parede lateral com cabo de aço
A carcaça do cabo de aço proporciona maior resistência à tração e menor alongamento permanente do que as estruturas de tecido. Ele foi projetado para aplicações pesadas que exigem maior distância de transporte, altura de elevação e capacidade de material, especialmente em mineração e sistemas de manuseio de materiais a granel em grande escala.
| Tipo de cinto | Característica Central | Condição de Trabalho Aplicável |
|---|---|---|
| Cinto lateral em tecido EP | Flexível, baixo alongamento, econômico | Transporte de distância média-curta e carga média |
| Correia lateral com cabo de aço | Alta resistência à tração, elasticidade ultrabaixa | Transporte de longa distância e serviço pesado |
A carcaça apropriada deve ser selecionada de acordo com a altura de elevação, comprimento da correia, densidade do material, capacidade horária e ângulo máximo de transporte.

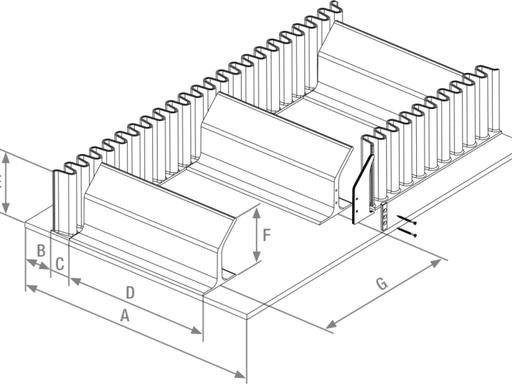

Altura da parede lateral, tipo de presilha e opções de tamanho

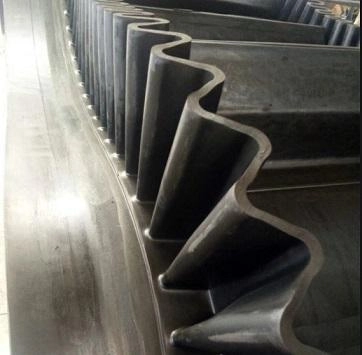

Altura da parede lateral
YUFENG fornece paredes laterais corrugadas em alturas de40 mm a 500 mm, permitindo que a estrutura da correia seja compatível com diferentes volumes de material e capacidades de transporte.

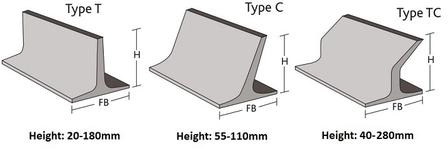

Configuração de grampo
Estão disponíveis configurações de presilhas T, C e TC. A altura do grampo pode ser personalizada de20 mm a 460 mm, com espaçamento ajustado de acordo com as características do material e ângulo de transporte.
Largura da correia e qualidade da carcaça
As larguras disponíveis da correia transportadora com presilhas e parede lateral variam de300 mm a 2.000 mm, com carcaças de tecido EP100–EP1000 e carcaças de cabo de aço ST630–ST2000 disponíveis para diferentes requisitos de carga.
Tipos funcionais de correia transportadora de parede lateral
Correia lateral resistente ao desgaste geral
O composto de borracha resistente ao desgaste padrão é adequado para materiais a granel convencionais, como areia, agregados, carvão e matérias-primas de cimento. A faixa normal de temperatura operacional é de aproximadamente-20°C a +60°C.
Cinto lateral antiestático retardador de chamas
Esta estrutura combina propriedades retardadoras de chama e condutoras para ambientes de transporte subterrâneo onde o fogo e a eletricidade estática são as principais preocupações de segurança. Os modelos aplicáveis podem ser fabricados de acordo comMT/T668requisitos.
Correia lateral resistente a altas temperaturas
A borracha resistente ao calor à base de EPDM é usada para transportar materiais quentes, como clínquer de cimento e escória metalúrgica. Formulações adequadas podem suportar temperaturas de material até aproximadamente180°C, dependendo das condições operacionais reais.
Correia lateral resistente a óleo
A borracha de cobertura à base de NBR oferece resistência a óleos minerais, lubrificantes e certos meios químicos, reduzindo o inchaço e as rachaduras da borracha em ambientes de trabalho contaminados com óleo.
Correia lateral resistente a baixas temperaturas
Um composto de borracha flexível a frio mantém a flexibilidade em aplicações de baixa temperatura e pode ser configurado para ambientes de transporte externos até aproximadamente-40ºC, dependendo da formulação específica.
Correia lateral de qualidade alimentar
As aplicações de contato com alimentos podem usar materiais adequados, não tóxicos e de fácil limpeza para equipamentos de transporte de grãos, frutas, vegetais e processamento de alimentos. O material exato e a certificação devem ser selecionados de acordo com o mercado de destino e os requisitos da aplicação.

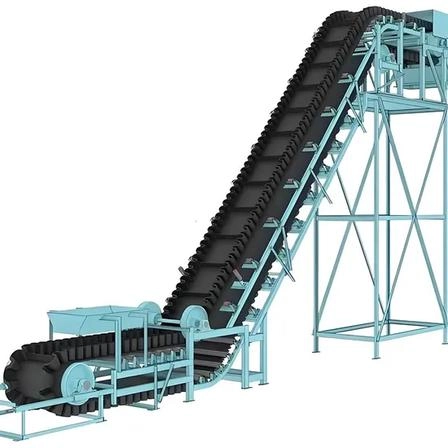

Personalização Estrutural e Funcional
Seleção de carcaça base
A YUFENG oferece correias de base reforçadas com tecido EP de poliéster ou cabo de aço galvanizado de acordo com os requisitos de transporte de carga, distância e elevação.
Personalização da altura da parede lateral
As alturas disponíveis das paredes laterais incluem40, 60, 80, 100, 200, 300, 400 e 500 mm, com outras dimensões disponíveis conforme necessidade do projeto.
Tipo de presilha e espaçamento
As travas T, C e TC podem ser selecionadas de acordo com o tamanho do material, ângulo de transporte e capacidade de carga necessária.
Formulação Funcional de Borracha
Formulações de borracha resistentes ao desgaste, retardantes de chama, de alta temperatura, resistentes a óleo e de baixa temperatura podem ser configuradas para diferentes ambientes operacionais.
Estrutura de Reforço
O reforço transversal pode ser adicionado para melhorar o suporte da correia base durante o curso de retorno, enquanto o reforço transversal adicional do fio de aço pode ser configurado para carregamento de material de alto impacto.
Processamento de comprimento fixo
YUFENG suporta corte de comprimento fixo e dimensões personalizadas para equipamentos de transporte compactos e instalações específicas de projetos.
Vulcanização Integrada e Desempenho da Correia
Vulcanização a quente em peça única
As paredes laterais, as presilhas e a cinta de base são integradas por meio de vulcanização em alta temperatura, em vez de depender apenas da ligação adesiva superficial. Isso ajuda a manter a integridade estrutural durante operações repetidas de flexão e polia.
Transporte Vertical e em Ângulo Íngreme
As paredes laterais onduladas contêm material lateralmente, enquanto as travas fornecem suporte transversal. Dependendo da configuração do sistema e das características do material, a correia pode ser usada para aplicações de transporte em ângulos acentuados e verticais.

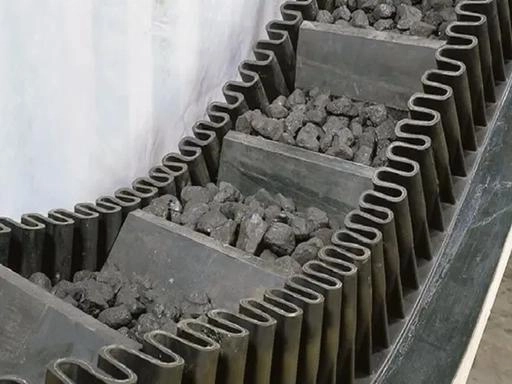

Reversão de material reduzida
A combinação de paredes laterais e presilhas forma bolsas de material individuais, ajudando a reduzir o deslizamento e o derramamento de material em seções de transporte íngremes.
Layout flexível do transportador
Os sistemas transportadores laterais podem ser configurados para layouts horizontais a inclinados, tipo Z e tipo S, reduzindo potencialmente a necessidade de pontos de transferência intermediários.
Seleção de carcaça para diferentes cargas
As estruturas EP são geralmente adequadas para aplicações de carga média, enquanto as estruturas de cabos de aço proporcionam maior resistência à tração para sistemas de transporte pesados e mais longos.

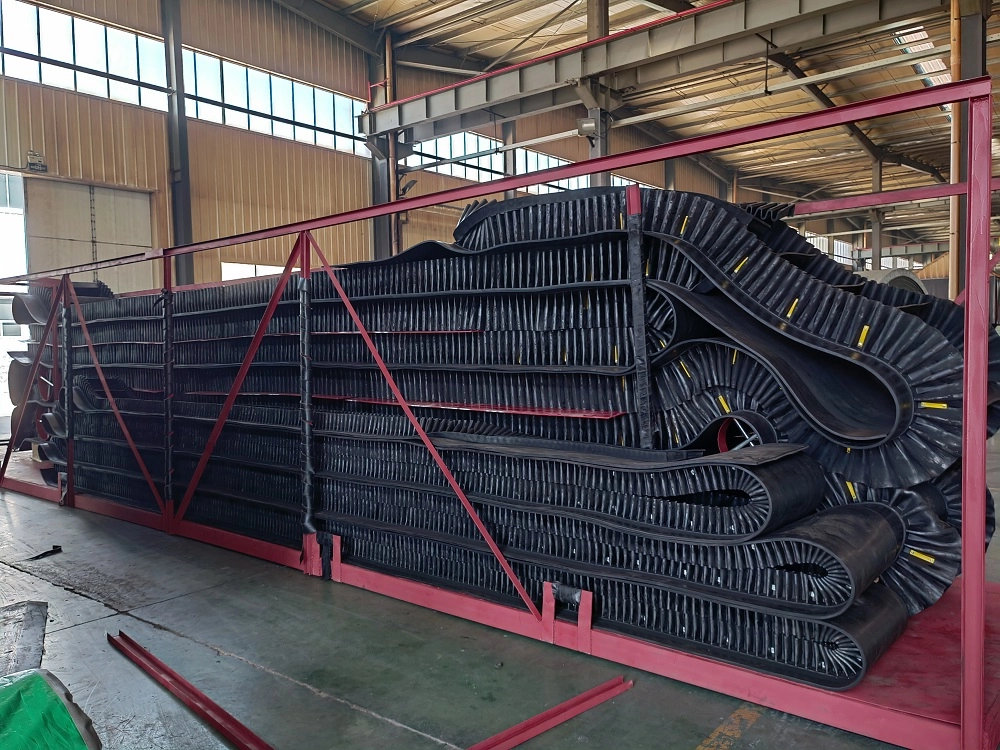

Matérias-Primas e Controle de Fabricação
Carcaça Básica
Tecido EP de alta tenacidade e cabo de aço galvanizado de alta resistência são selecionados de acordo com o grau de tração exigido.
Parede lateral e borracha de trava
Compostos de borracha flexíveis com boa resistência à fadiga por flexão são usados em paredes laterais e presilhas para suportar movimentos repetidos em torno das polias.
Cobertura e borracha de colagem
Borracha natural virgem ou borracha sintética funcional, como NBR e EPDM, podem ser selecionadas de acordo com os requisitos de desgaste, óleo e temperatura.
Componentes de reforço
Reforços rígidos transversais e estruturas de arame de aço anti-rasgo podem ser incorporados em projetos especiais onde suporte adicional ou resistência ao impacto são necessários.
Cada lote de tecido, cordão de aço e materiais de borracha está sujeito a inspeção de tração, flexão e adesão antes de entrar em produção.

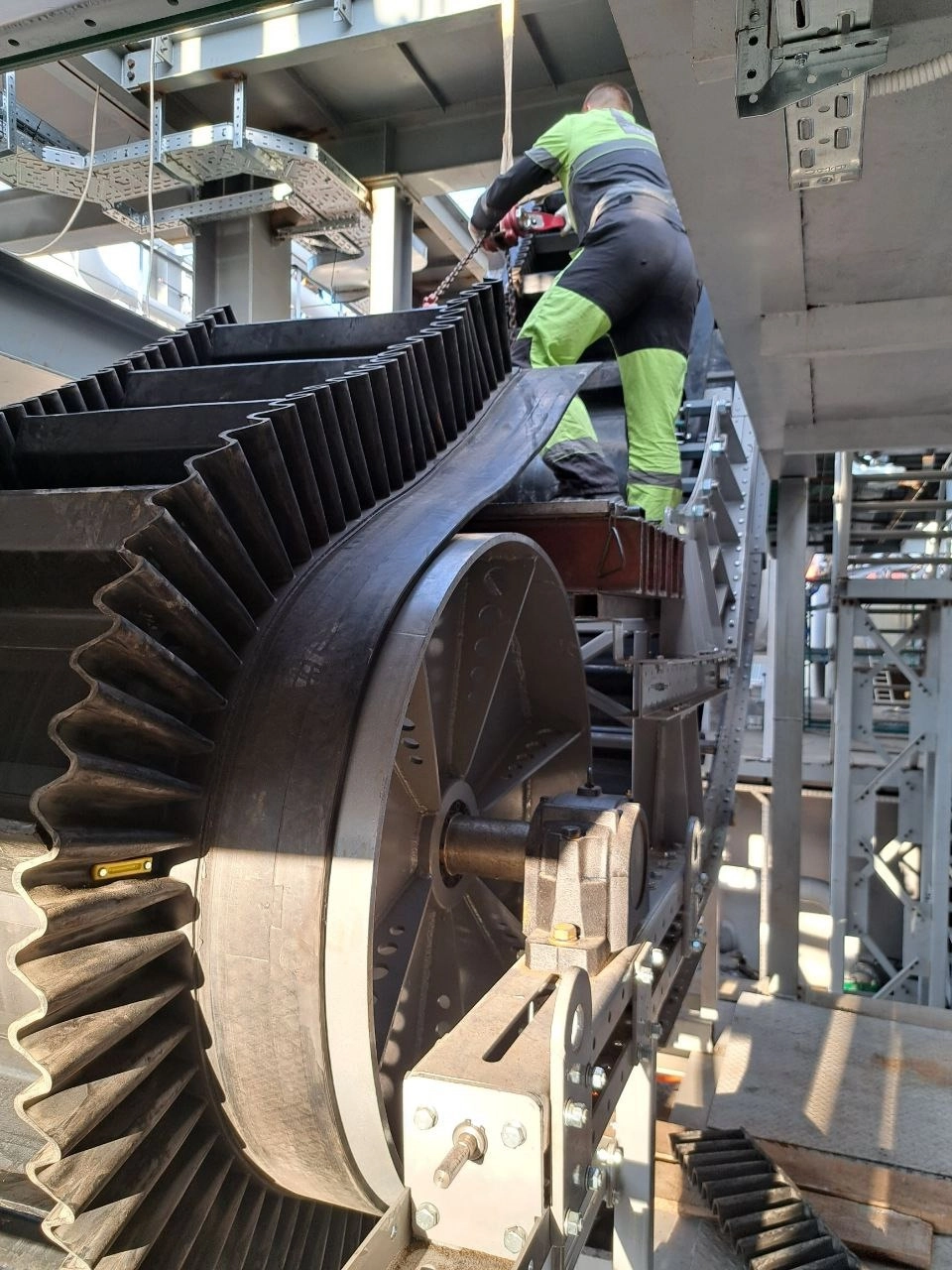

Instalação, emenda e manutenção
Emenda de Vulcanização a Quente
Para conexões permanentes, a correia base é preparada em camadas escalonadas enquanto a parede lateral e as posições das presilhas são alinhadas com precisão. A borracha de ligação correspondente é então colocada entre as camadas da correia antes da vulcanização sob temperatura e pressão controladas.
Reparação de colagem a frio
O reparo com adesivo frio pode ser usado para danos superficiais localizados ou manutenção de emergência. Não é recomendado como junta de suporte de carga primária para operações pesadas de longo prazo.
Requisitos de layout do transportador
Devem ser usados roletes de retorno específicos da parede lateral para apoiar a correia durante o curso de retorno. As rodas-guia de impacto PU devem ser instaladas perto de pontos de carregamento onde materiais grandes podem criar impacto concentrado.
Alinhamento da correia
Rodas-guia autocompensadoras podem ser instaladas em intervalos apropriados em longas linhas de transporte para reduzir o desvio da correia e manter a operação estável.
Componentes correspondentes do transportador
Série de correias transportadoras
A correia transportadora com presilhas e parede lateral YUFENG pode fornecer correia transportadora de tecido, correia transportadora de cabo de aço, correia transportadora estampada, correia transportadora superior áspera e correia transportadora de tubo para diferentes requisitos de transporte.
Série de rolos transportadores
Os componentes correspondentes incluem rolos de calha, rolos de retorno, rolos de impacto, rolos autocompensadores e conjuntos de rolos transportadores de parede lateral dedicados.
Acessórios de borracha
Folhas de borracha resistentes ao desgaste, rodapés de transportadores, adesivos de reparo e kits de remendos de vulcanização estão disponíveis para manutenção do sistema de transportadores.
Produtos para dutos HDPE
Tubo de água HDPE e tubo de dragagem HDPE podem ser fornecidos para aplicações auxiliares de transporte de água e lama em projetos de mineração.
Serviço de suporte personalizado
As dimensões dos rolos, a altura da parede lateral, a configuração das presilhas, a largura da correia e a formulação da borracha podem ser ajustadas de acordo com os desenhos de engenharia e as condições operacionais.
Padrões e documentação de qualidade
Padrões de Fabricação
As correias transportadoras de parede lateral YUFENG são fabricadas com referência aISO 14890, DIN 22102 e GB/T 7984requisitos. Estruturas de base de cordão de aço podem seguirRUÍDO 22131, enquanto modelos retardadores de chama subterrâneos aplicáveis podem ser produzidos de acordo comMT/T668.
Certificações e Relatórios de Qualidade
A documentação disponível pode incluirCertificação de gestão de qualidade ISO 9001, documentação CE, relatórios de testes SGS, documentação de segurança de minas de carvão e relatórios de testes de fadiga por flexão em fábrica, dependendo da configuração do produto e do mercado de destino.
Indicadores Básicos de Desempenho
| Item de desempenho | Requisito Padrão | Padrão de teste |
|---|---|---|
| Alongamento na ruptura da carcaça do EP | ≥300% | ISO 6259 |
| Resistência ao descascamento intercalar | ≥12 N/mm | ISO 2411 |
| Alongamento permanente sob carga nominal | ≤2,5% | DIN 22102 |
| Perda de abrasão de borracha de cobertura | ≤0,8 cm³/1,61 km | ISO 4649 |
| Força de adesão da raiz lateral | Nenhuma separação após 10.000 ciclos de dobra | Teste de flexão de fábrica |

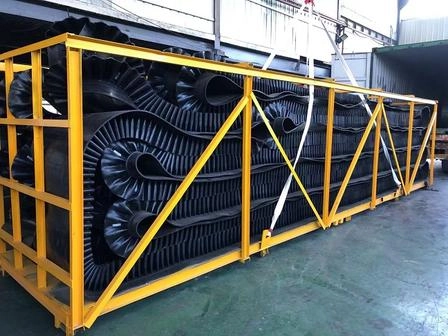

Embalagem e armazenamento
Correias de média e pequena largura
Correias com aproximadamente 300–1000 mm de largura podem ser fixadas com suportes de estrutura metálica dedicados para proteger as paredes laterais corrugadas durante o transporte.
Correias de cabo de aço de grande largura
Correias laterais pesadas de aproximadamente 1.200 a 2.000 mm de largura podem ser fixadas com cintas de aço reforçadas e paletes de madeira para transporte de contêineres.
Cortar seções da correia
Seções curtas personalizadas são protegidas separadamente com espuma ou outros materiais de amortecimento para reduzir a colisão das travas e das paredes laterais durante o transporte.
Requisitos de armazenamento
Armazene as correias horizontalmente em um armazém seco e evite exposição prolongada à luz solar direta, solventes químicos e outras condições que possam acelerar o envelhecimento da borracha.
Como solicitar uma cotação de correia transportadora lateral
- Carcaça base: EP ou cabo de aço
- Largura da correia
- Altura da parede lateral
- Tipo e altura do grampo
- Ângulo máximo de transporte
- Tipo de material e tamanho do pedaço
- Temperatura do material e meio de trabalho
- Distância de transporte e altura de elevação
- Quantidade necessária
- Porta de destino
Os engenheiros técnicos da YUFENG podem usar esses parâmetros para determinar o grau de carcaça apropriado, a configuração da parede lateral e a estrutura do grampo para o sistema de transporte.
Informações de contato globais da YUFENG
Contato direto da fábrica
E-mail: jayce@yuphengbelt.com
WhatsApp/WeChat/Celular: +86 15318787602
Endereço de fábrica:Aldeia de Xiagou, ETDZ, Qingdao, Shandong, China
- View as

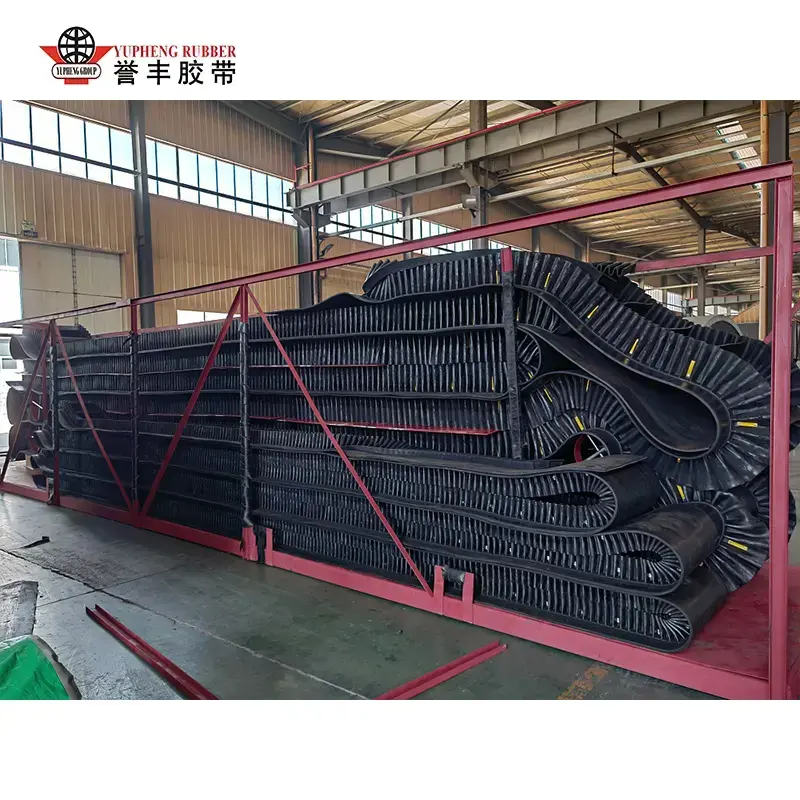

Correia transportadora inclinada íngreme
A correia transportadora inclinada íngreme YUFENG é uma solução de transporte de borracha de alto atrito projetada para transporte de materiais a granel em grande ângulo nas indústrias de mineração, cimento, processamento de grãos e química. Em comparação com correias transportadoras planas comuns que sofrem de reversão e derramamento de material quando a inclinação excede 25°, a YUFENG melhora a estabilidade do transporte através de uma superfície de borracha antiderrapante de alta fricção e uma estrutura flexível anti-derramamento.
Correia transportadora com trava lateral
A correia transportadora com travas de parede lateral YUFENG é uma solução integrada de transporte de borracha projetada para transporte vertical de materiais a granel em ângulos acentuados de 0° a 90°. Ao contrário das correias transportadoras planas tradicionais que dependem apenas de fricção e correias de parede lateral coladas separadas que muitas vezes sofrem de descamação da parede lateral, a YUFENG combina paredes laterais corrugadas, presilhas transversais e borracha de base em uma estrutura perfeita por meio de tecnologia de vulcanização integrada.
Correia transportadora com travas
A correia transportadora com travas YUFENG é uma solução de transporte de borracha especialmente projetada para transporte inclinado de caixas, materiais alimentícios, peças plásticas e pequenos materiais a granel. Em comparação com as correias transportadoras planas tradicionais que dependem apenas do atrito superficial, esta correia utiliza uma estrutura de presilha integrada para criar seções de transporte independentes, evitando efetivamente o deslizamento, rolamento e queda do material durante o transporte inclinado.

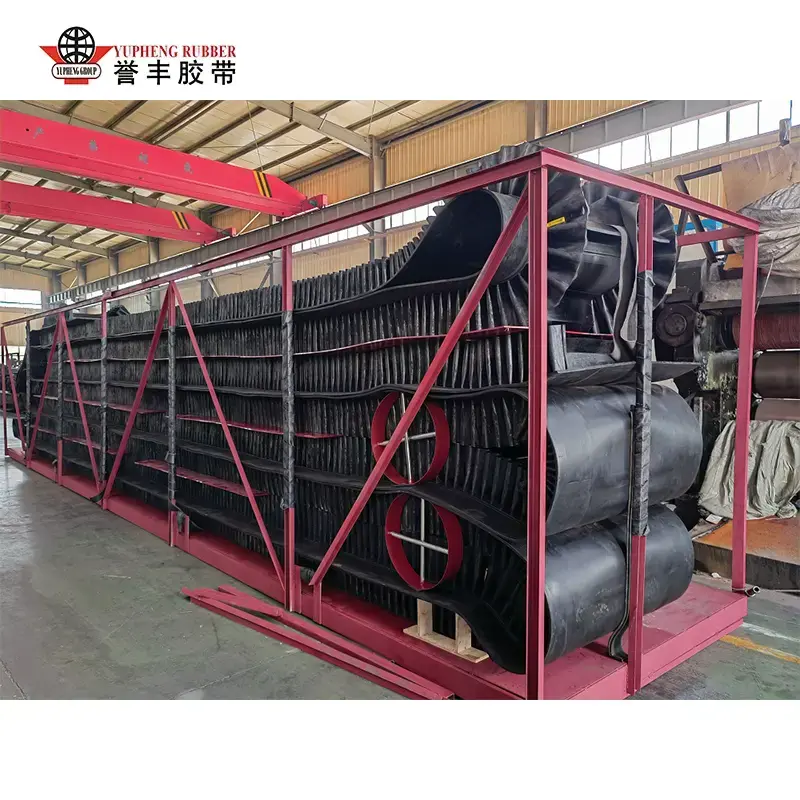

Correia transportadora de parede lateral ondulada
