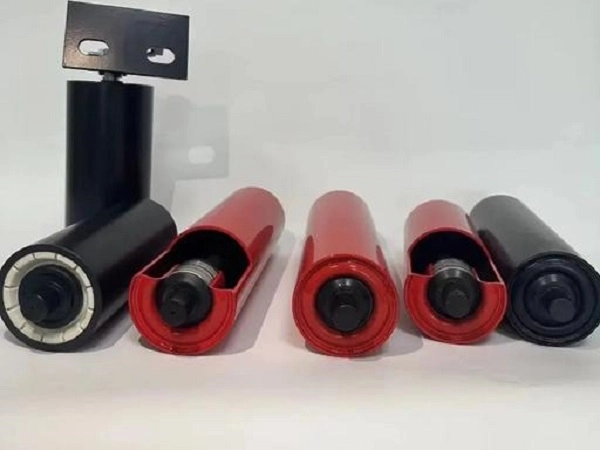

Rolo transportador direto da fábrica com alta capacidade de carga e rotação suave
YUFENGRolo transportador, também conhecido como rolete transportador, é um componente de suporte e orientação usado em sistemas transportadores de correia. Ele suporta a correia carregada, reduz a resistência ao movimento e ajuda a manter o movimento estável da correia durante o transporte contínuo de material.
YUFENG fabrica produtos industriais rolosusando tubos de aço de paredes espessas, eixos sólidos, rolamentos de precisão e estruturas de vedação multicamadas. A linha de produtos abrange rolos de aço padrão, rolos anticorrosivos HDPE, rolos de impacto PU, rolos de calha, rolos de retorno, rolos autocompensadores e rolos espirais autolimpantes para mineração, cimento, portos, usinas de energia, instalações químicas e outras aplicações de manuseio de materiais a granel.
A configuração do rolo deve ser selecionada de acordo com a largura da correia, tamanho do material, impacto da carga, ambiente operacional e estrutura do transportador. A YUFENG fornece diferentes diâmetros, materiais de carcaça, configurações de rolamentos e estruturas de vedação para requisitos específicos do projeto.
Tipos de rolos por condição de trabalho
O material do casco e o projeto estrutural afetam diretamente a capacidade de carga do rolo, a resistência à corrosão, a absorção de impacto e a vida útil operacional. A YUFENG fornece diversas construções de rolos para diferentes ambientes de transporte.
| Tipo de rolo | Característica Central | Condição de Trabalho Aplicável |
|---|---|---|
| Rolo transportador de aço carbono | Alta capacidade de carga, forte resistência ao impacto e custo operacional estável | Mineração, fábricas de cimento, usinas termelétricas e transporte de granéis pesados |
| Rolo transportador de plástico HDPE | Leve, livre de ferrugem, resistente a ácidos e álcalis e com baixo ruído de funcionamento | Portos costeiros, fábricas de produtos químicos e ambientes úmidos de mineração a céu aberto |
| Rolo de impacto com retardamento de PU | Os anéis amortecedores elásticos de PU absorvem o impacto do material e reduzem danos à correia | Pontos de descarga do britador e áreas de carregamento de materiais de alto impacto |
Rolos de aço carbono são comumente usados para transporte pesado devido à sua resistência estrutural. Os rolos HDPE são mais adequados onde a corrosão, a névoa salina ou a exposição a produtos químicos são uma preocupação. Os rolos de impacto de PU são posicionados em pontos de carregamento onde materiais grandes ou pontiagudos podem criar forças de impacto concentradas na correia transportadora.
Especificações de rolos para diferentes sistemas transportadores
A YUFENG fornece diâmetros externos de rolos padrão de 76, 89, 108, 114, 133, 168, 194 e 219 mm. Os rolos podem ser combinados com larguras de correia transportadora de aproximadamente 500 a 2.400 mm, com comprimento de rolo e espessura de parede disponíveis de acordo com os desenhos da estrutura do transportador e os requisitos de carga.
A linha de rolos é compatível com estruturas transportadoras comuns DTII e TD75 e pode ser usada com correias transportadoras de tecido, correias transportadoras de cabo de aço, correias transportadoras de parede lateral e correias transportadoras de tubos.

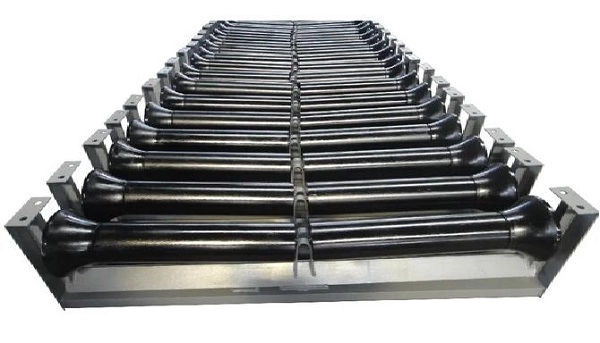

Configurações
Rolo de transporte de calha
Um conjunto de rolos de calha normalmente usa três rolos para formar uma calha de transporte de 30°, 35° ou 45°. Ele suporta a correia superior carregada e ajuda a manter o formato necessário da correia para o transporte de carvão, areia, calcário e outros materiais a granel.
Rolo de impacto com retardamento de PU
Anéis elásticos de PU são instalados ao redor do corpo do rolo para absorver a energia de impacto nos pontos de carregamento do material. Isso reduz o impacto concentrado na correia transportadora e é adequado para descarga de britadores e outras aplicações de queda elevada.
Rolo autocompensador
Os rolos autocompensadores usam rolos-guia em ambos os lados para ajudar a corrigir o desvio da correia durante a operação. Eles são comumente instalados em longas linhas transportadoras onde o alinhamento contínuo da correia é importante para reduzir vazamentos de material e desgaste das bordas.
Rolo paralelo de retorno
Um rolo de retorno suporta a correia inferior descarregada enquanto ela se desloca de volta para a seção de acionamento. Rolos paralelos padrão podem ser usados para seções de retorno convencionais, enquanto arranjos de retorno tipo V podem fornecer suporte adicional ao rastreamento da correia.
Rolo anticorrosivo HDPE
O invólucro de HDPE não enferruja como o aço carbono convencional e oferece resistência à névoa salina, umidade e meios químicos selecionados. É adequado para terminais costeiros, fábricas de produtos químicos e outros ambientes operacionais corrosivos.
Rolo autolimpante espiral
A superfície do rolo helicoidal ajuda a remover argila pegajosa, areia úmida e outros materiais que possam aderir à correia. Este projeto pode reduzir o acúmulo de material ao redor do rolo e diminuir o risco de bloqueio do rolo em aplicações de transporte úmido.

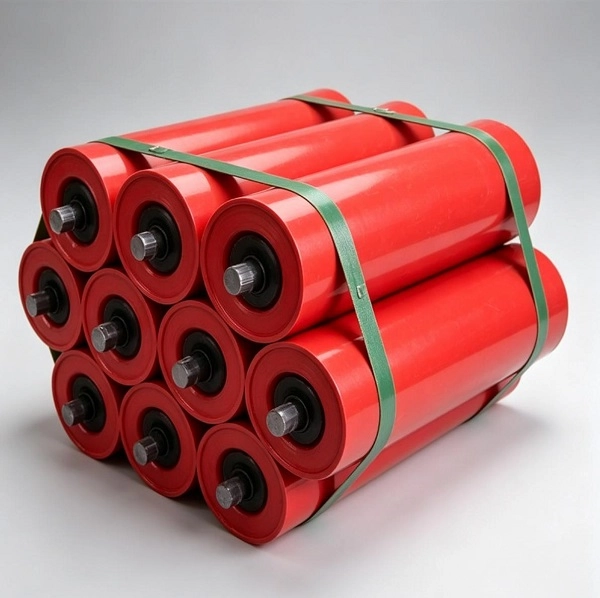

Materiais e Estrutura do Rolo
A YUFENG seleciona a carcaça do rolo, o eixo, o rolamento e os componentes de vedação de acordo com a carga esperada e o ambiente operacional. A combinação destes componentes determina a resistência ao funcionamento do rolo, o desempenho de vedação e a vida útil.
Concha de rolo
Os rolos de aço carbono podem usar tubo de aço Q235, enquanto os rolos HDPE usam material HDPE virgem. A construção em aço inoxidável 304 também está disponível para aplicações que exigem resistência adicional à corrosão.
Eixo do rolo
O eixo de aço sólido trefilado a frio 45# é usado para construções padrão para serviços pesados. O eixo sólido oferece resistência à flexão e deformação sob carga contínua.
Consequência
Rolamentos rígidos de esferas com folga C3 são usados para suportar uma rotação suave. Rolamentos nacionais de alta precisão e rolamentos SKF ou FAG importados podem ser selecionados de acordo com os requisitos do projeto.
Sistema de vedação
O rolo pode usar uma estrutura de labirinto de nylon multicanal combinada com vedações de contato de borracha. O arranjo de vedação foi projetado para reduzir a entrada de poeira e água na cavidade do rolamento e reter a graxa lubrificante ao redor do rolamento.
Opções de rolo personalizadas
Diferentes projetos de transportadores exigem diferentes dimensões e configurações de rolos. YUFENG pode personalizar o rolo de acordo com a largura da correia, dimensões da estrutura, características do material e condições ambientais.
Material da casca
As opções disponíveis incluem aço carbono Q235, HDPE e aço inoxidável 304 para diferentes requisitos de carga e corrosão.
Tratamento de superfície
As opções de superfície incluem revestimento eletrostático a pó, galvanização por imersão a quente e revestimento total de PU. O tratamento apropriado pode ser selecionado de acordo com os requisitos de corrosão, impacto e serviço.
Estrutura de vedação
Estruturas de vedação de labirinto compostas duplas e triplas estão disponíveis para aplicações com diferentes níveis de exposição a poeira e água.
Configuração de rolamento
Rolamentos nacionais de alta precisão ou rolamentos SKF/FAG C3 importados podem ser especificados de acordo com o desempenho operacional necessário e o orçamento do projeto.
Condições Especiais de Trabalho
Configurações de rolos de baixa temperatura, retardadores de chamas e antiestáticos podem ser fornecidas para mineração subterrânea especializada e outros ambientes exigentes.
Acessórios de suporte
A YUFENG também pode fornecer suportes de rolos e estruturas de suporte correspondentes de acordo com a estrutura do transportador, simplificando a combinação de componentes durante a instalação do sistema.
Desempenho do rolo para operação contínua
Os rolos transportadores operam continuamente enquanto a correia está funcionando, portanto, a proteção do rolamento, a resistência à rotação e a concentricidade são considerações importantes de compra. YUFENG utiliza processos controlados de usinagem e montagem para manter a geometria consistente dos rolos e o desempenho de funcionamento.
| Item de desempenho | Requisito Padrão | Padrão de teste |
|---|---|---|
| Coeficiente de resistência à rotação | ≤0,008 | ISO 15365 |
| Grau de entrada de poeira e água | IP65 | Padrão de teste IP |
| Vida útil de carga nominal | ≥30.000 horas de trabalho | Teste de envelhecimento acelerado de fábrica |
| Concentricidade da carcaça do rolo | ≤0,5mm | Teste do comparador |
| Tendo tempo anti-envelhecimento | ≥5.000 h de teste de alta temperatura | Teste de laboratório interno |
| Capacidade de carga estática axial | 1,5 vezes a carga nominal sem deformação | Teste de pressão estática |
O desempenho real depende do diâmetro do rolo, espessura da carcaça, seleção do rolamento, carga, velocidade da correia e ambiente operacional. Os dados de teste de fábrica podem ser fornecidos de acordo com a configuração de rolo selecionada.

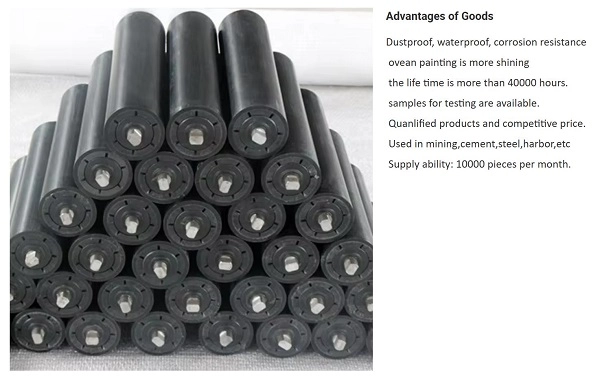

Controle de qualidade e padrões de fabricação
Os rolos transportadores YUFENG são fabricados de acordo com os requisitos aplicáveis de equipamentos transportadores e padrões internacionais e nacionais relevantes, incluindo CEMA, GB/T 10595 e ISO 15365. Os produtos de mineração e exportação aplicáveis também podem ser fornecidos com a documentação de inspeção e certificação correspondente.
A documentação de qualidade disponível pode incluir certificação de gerenciamento de qualidade ISO 9001, documentação CE, relatórios de inspeção de matérias-primas da SGS, documentação de testes de segurança em minas de carvão e relatórios de testes de resistência à rotação de fábrica e vida útil, dependendo da configuração do rolo e do mercado de destino.
Inspeção de matéria-prima antes da montagem
A confiabilidade do rolo depende muito da qualidade do tubo de aço, eixo, rolamento e componentes de vedação. A YUFENG inspeciona os materiais recebidos antes de entrarem no processo de montagem para reduzir o risco de falha prematura do rolamento, deformação do eixo e defeitos na carcaça.
Inspeção de tubos de aço
Os tubos de aço são verificados quanto à consistência dimensional e qualidade estrutural. Tubos reciclados de parede fina inferior ou inadequados não são aceitos para produção padrão de rolos pesados.
Inspeção de eixo
Os eixos sólidos são inspecionados quanto às dimensões e precisão de usinagem para manter o posicionamento correto do rolamento e a concentricidade dos rolos.
Inspeção de rolamentos
Os rolamentos são verificados quanto às características de rotação e aos requisitos de desempenho aplicáveis antes da montagem.
Inspeção de montagem
Os rolos concluídos passam por resistência à rotação e testes de amostragem relacionados antes do lançamento. Isso ajuda a identificar resistência anormal ao funcionamento, problemas de vedação ou desvios de montagem antes do envio.

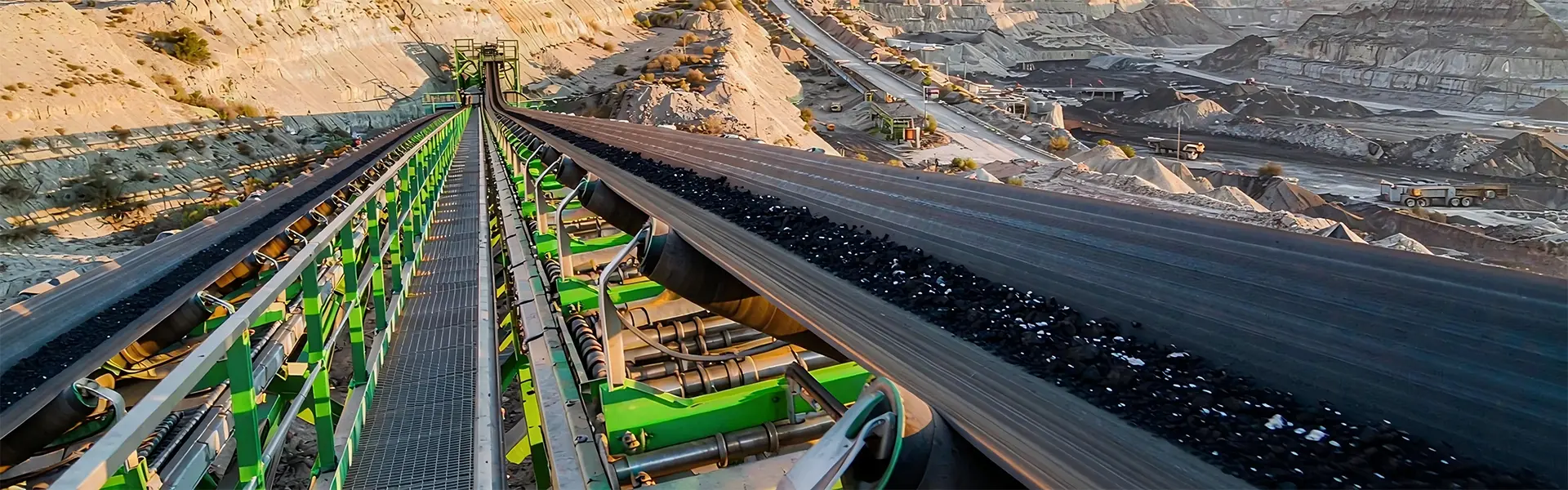

Aplicações em transporte de materiais a granel
O rolo YUFENG foi projetado para sistemas de transporte de correia usados em indústrias onde o manuseio contínuo de materiais a granel é necessário. O tipo e o material do rolo são selecionados de acordo com o ambiente de transporte e a estrutura da correia.
Mineração e Pedreiras
Rolos de calha de aço carbono, rolos de impacto e rolos autocompensadores são usados para sistemas de transporte de carvão, minério, calcário e agregados com cargas pesadas e alto impacto de material.
Cimento e Materiais de Construção
Os rolos suportam o transporte contínuo de calcário, clínquer, areia, cascalho e outros materiais abrasivos através das linhas de britagem e produção de cimento.
Portos e Terminais Graneleiros
Os rolos anticorrosivos HDPE podem ser selecionados para ambientes costeiros onde a umidade e a névoa salina podem acelerar a corrosão de componentes de aço convencionais.
Plantas Químicas
Construções de rolos de HDPE ou aço inoxidável podem ser consideradas onde os componentes do transportador são expostos à umidade ou a ambientes químicos corrosivos selecionados.
Energia e Plantas Industriais
Rolos de aço resistentes e rolos de impacto podem suportar carvão, cinzas, escória e outros sistemas de transporte de materiais a granel, dependendo da temperatura e das características do material.
Instalação e substituição do rolo
Os rolos transportadores YUFENG usam uma estrutura prática de eixo e suporte que permite instalação e substituição de rotina sem modificações complexas na estrutura do transportador.
Instalação de novo transportador
Os suportes de suporte dos rolos são fixados à estrutura do transportador de acordo com o espaçamento do projeto. Os eixos dos rolos são então alinhados com os furos de montagem do suporte e fixados com os pinos ou parafusos especificados. O rolo completo deve girar livremente sem resistência anormal.
Substituição de rolo desgastado
O transportador deve ser parado e isolado da fonte de energia antes da manutenção. Após a remoção dos componentes de travamento do eixo, o rolo danificado pode ser removido e substituído por uma nova unidade. A rotação deve ser verificada antes que o transportador retorne ao serviço.
Layout do rolo de impacto
Para áreas de carregamento do britador, três a cinco grupos de rolos de impacto de PU podem ser dispostos a aproximadamente 5 m do ponto de carregamento para distribuir as forças de impacto e reduzir danos concentrados na correia.
Produtos de sistema transportador correspondentes
A YUFENG fornece rolos juntamente com outros componentes de manuseio de materiais a granel para projetos que exigem aquisição coordenada. Os produtos correspondentes podem ser selecionados de acordo com o mesmo projeto do transportador e condições operacionais.
Série de correias transportadoras
As correias disponíveis incluem correias transportadoras de tecido, correias transportadoras de cabo de aço, correias transportadoras de parede lateral, correias transportadoras de tubos, correias padronizadas e correias de topo áspero.
Acessórios para rolos
Suportes de calha, retorno, rolos autocompensadores e de impacto e suportes correspondentes podem ser fornecidos de acordo com a configuração da estrutura do transportador.
Acessórios de borracha
Folhas de borracha resistentes ao desgaste, rodapés de transportadores, adesivos de reparo e materiais de remendo estão disponíveis para instalação e manutenção de transportadores.
Produtos para dutos HDPE
Tubulações de água HDPE e tubulações de dragagem podem ser fornecidas para requisitos auxiliares de transporte de fluidos em projetos industriais e de mineração.
Processamento personalizado
O diâmetro do rolo, a espessura da parede, as dimensões do eixo e a estrutura de vedação podem ser ajustados de acordo com os desenhos do cliente e os requisitos das condições de trabalho.
Embalagem para remessa internacional
A YUFENG utiliza diferentes estruturas de embalagem de acordo com o diâmetro, peso e material do rolo para reduzir colisões, umidade e danos à superfície durante o transporte.
Rolos de pequeno diâmetro
Os rolos de 76, 89 e 108 mm podem ser empacotados com fio de aço, equipados com tampas protetoras em ambas as extremidades do eixo e embalados em caixas de madeira.
Rolos de grande diâmetro
Rolos pesados de 168, 194 e 219 mm podem ser dispostos em paletes de madeira, envoltos em filme plástico protetor e protegidos para transporte em contêineres.
Rolos HDPE
Os rolos HDPE podem ser separados com materiais de amortecimento para reduzir a colisão e deformação da superfície durante o manuseio.
Requisitos de armazenamento
Os rolos devem ser armazenados horizontalmente em paletes com altura de empilhamento recomendada não superior a 1,2 m. O armazenamento ao ar livre deve utilizar cobertura impermeável e evitar exposição prolongada à chuva e luz solar direta.
Como selecionar o rolo transportador correto
Para uma seleção precisa do rolo, os compradores devem fornecer a largura correspondente da correia transportadora, o diâmetro externo do rolo necessário, o tipo de rolo, o ambiente de trabalho, as características do material e a quantidade do pedido. Para aplicações de impacto, o tamanho do material e a altura de carga também são importantes porque determinam a capacidade necessária de absorção de impacto.
A YUFENG pode recomendar uma configuração de rolo adequada com base nesses parâmetros operacionais e fornecer um orçamento de fábrica de acordo com a especificação confirmada.
Suporte à fabricação de rolos YUFENG
A YUFENG fabrica rolos industriais e componentes relacionados para manuseio de materiais a granel para mineração, cimento, porto, produtos químicos e outras aplicações de transporte. A linha de produtos abrange rolos de aço padrão, rolos HDPE, rolos de impacto PU e configurações especializadas de rolos para diferentes estruturas de transportadores.
Para pedidos em grandes quantidades, a YUFENG fornece confirmação de especificações, processamento personalizado, inspeção de matérias-primas, testes de fábrica, embalagens de exportação e suporte técnico. Os rolos transportadores também podem ser fornecidos juntamente com correias transportadoras, suportes, acessórios de borracha e produtos de tubulação HDPE para aquisição coordenada de projetos.
Solicite uma cotação de rolo
Para receber uma cotação precisa, forneça a largura correspondente da correia transportadora, o diâmetro externo do rolo, o tipo de rolo, como calha, impacto, auto-alinhamento ou retorno, ambiente de trabalho, quantidade total e porto de destino. Se disponíveis, os desenhos da estrutura do transportador ou as dimensões dos rolos existentes também podem ser fornecidos para correspondência com as especificações.
Informações de contato globais da YUFENG
E-mail: jayce@yuphengbelt.com
WhatsApp/WeChat/Celular: +86 15318787602
Endereço de fábrica:Aldeia de Xiagou, ETDZ, Qingdao, Shandong, China
- View as
Rolo tensor de calha
Construído para transporte pesado de materiais a granel, o rolo tensor de calha YUFENG fornece suporte de correia estável e transporte de carga para sistemas de mineração, energia térmica, cimento, grãos e transportadores portuários. Fabricado de acordo com os padrões CEMA, ISO e MT/T 821, possui vedação em labirinto multicamadas para proteger os rolamentos contra poeira, água e lama. Disponível em ângulos de calha de 20°, 35° e 45° para requisitos de transporte personalizados.
Rolo tensor de calha de comprimento igual
O suporte simétrico de três rolos torna o rolo intermediário de calha de comprimento igual YUFENG uma solução de transporte confiável para transportadores de materiais a granel. Projetado para aplicações em mineração, energia térmica, cimento, grãos e portos, possui vedação em labirinto multicamadas para proteger os rolamentos internos contra poeira, água e lama. Disponível com ângulos de calha de 20°, 35° e 45° para transporte estável e de alta capacidade.
Rolo tensor de canal para serviço pesado
Projetado para transporte de materiais a granel de alta tonelagem, o rolo tensor de canal para serviço pesado YUFENG apresenta uma estrutura de rolamento reforçada de 3 rolos e sistema de vedação avançado para ambientes agressivos de mineração, energia, cimento e portos. Com opções de ângulo de calha de 20°, 30°, 35° e 45°, ele suporta maior capacidade de transporte, reduzindo o derramamento de material e protegendo os rolamentos contra poeira, lama, névoa salina e exposição ao calor.

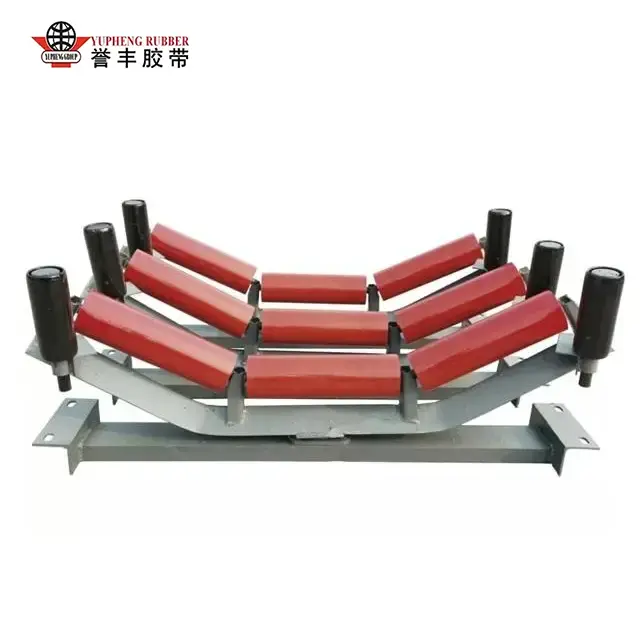

Polia de canal autocompensadora
