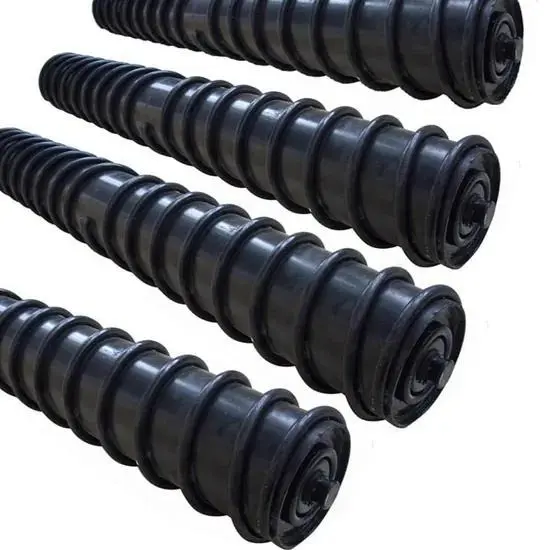

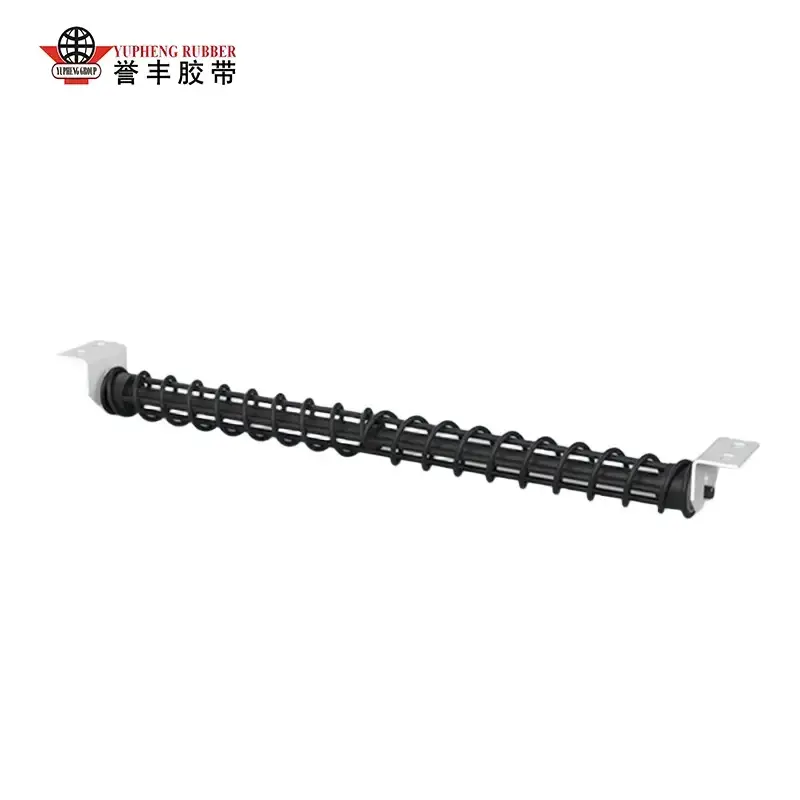

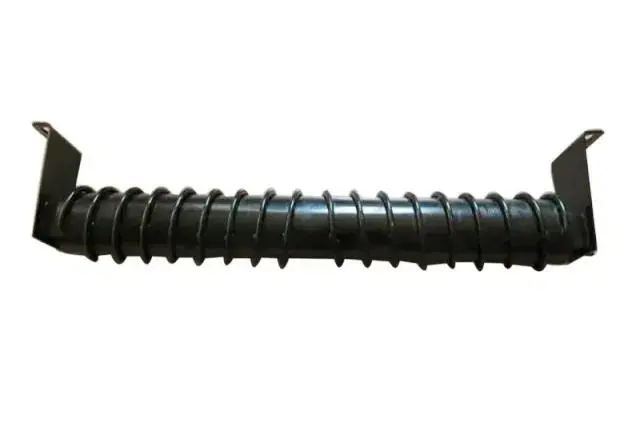

Rolo tensor de retorno em espiral

A YUFENG é especializada em produtos da série de correias transportadoras autolimpantes de alto desempenho, com base de produção central e oficina automatizada localizada no cluster industrial de máquinas transportadoras profissionais do norte da China. A marca integra design estrutural em espiral antiaderente, matérias-primas de alta resistência e resistentes ao desgaste e tecnologia de vedação em labirinto multicanal em cada rolo intermediário de retorno em espiral.

Informações básicas de teste

A YUFENG conduziu um teste de operação de campo ininterrupto de 6 meses para avaliar o desempenho a longo prazo de seu rolo tensor de retorno em espiral sob condições exigentes do transportador do lado de retorno. O teste abrangeu vários ambientes industriais, incluindo mineração subterrânea de carvão, transporte de clínquer de cimento, descarga portuária de pó mineral e transporte de cinzas de energia térmica.

Os cenários de teste incluíram condições de material com muita poeira, alta umidade, lamacento e pegajoso, com uma média de 4 a 9 kg de pó residual de minério pegajoso, lama e cinzas presos a cada metro quadrado da correia de retorno. Estas condições foram selecionadas para reproduzir problemas comuns de adesão de materiais encontrados em transporte industrial contínuo.

Os resultados dos testes confirmaram que, para roletes de transportadores do lado de retorno que operam com materiais pegajosos, a capacidade básica de suporte de carga por si só não é suficiente. O desempenho de liberação automática de material, a capacidade antiadesão e a estabilidade de rastreamento da correia são essenciais para manter a operação suave da correia de retorno. Esses requisitos de desempenho formam a lógica central do projeto do YUFENG Idler Roller.

Teste de desempenho estrutural em espiral autolimpante

Teste de campo comparativo sob condições de materiais pegajosos

A YUFENG conduziu um teste de campo comparativo de duas semanas entre o rolo intermediário de retorno em espiral e os rolos intermediários de retorno liso comuns sob condições idênticas de transporte de cinzas pegajosas. Os resultados dos testes mostraram diferenças significativas no controle de adesão do material e nos requisitos de manutenção.

Os rolos intermediários de retorno liso comuns desenvolveram acúmulo irregular de material na superfície do rolo após 8–12 horas de operação contínua. Os materiais pegajosos acumulados formaram protuberâncias irregulares, causando problemas de desvio da correia e exigindo limpeza manual a cada 12 horas. Cada parada de limpeza durou aproximadamente de 18 a 22 minutos, aumentando a carga de trabalho de manutenção e reduzindo a disponibilidade do transportador.

O YUFENG Idler Roller adota uma estrutura de voo simétrica de dupla hélice. Durante a rotação do rolo, a superfície em espiral remove continuamente materiais pegajosos residuais e os guia do centro da correia para ambos os lados. Após 30 dias de operação contínua, nenhum acúmulo evidente de material foi observado na superfície do rolo, eliminando a necessidade de limpeza manual frequente.

1. Projeto de voo espiral bidirecional simétrico em forma de S

O voo espiral de aço de alta resistência é soldado com precisão de acordo com a trajetória de contato da correia. A estrutura espiral bidirecional gera uma força lateral equilibrada de impulso do material, transferindo uniformemente resíduos pegajosos para ambas as bordas da correia, sem causar abrasão concentrada ou danos à camada de borracha da correia transportadora.

2. Sistema de vedação composto de labirinto multicamadas

A vedação interna de labirinto de náilon de três canais combinada com um anel externo de borracha à prova de poeira cria uma estrutura de proteção de vários estágios. Este projeto bloqueia efetivamente a entrada de poeira de minas, água lamacenta e cinzas finas na cavidade do rolamento, evitando falhas comuns, como travamento do rolamento e bloqueio da rotação do rolo causadas pela contaminação do material.

3. Estrutura de distribuição de peso equilibrada e concêntrica

A tecnologia de torneamento CNC automatizado controla a concentricidade do tubo do rolo dentro de um desvio total do indicador de 0,3 mm. O design de equilíbrio dinâmico otimizado mantém a amplitude de vibração rotacional abaixo de 0,8 mm durante a operação do transportador em alta velocidade, reduzindo a perda adicional de tensão da correia e diminuindo o consumo desnecessário de energia do sistema transportador.

Teste de desempenho à prova d'água e anticorrosão contra poeira, lama

Condições de teste de simulação ambiental

O rolo tensor de retorno em espiral YUFENG foi projetado para ambientes externos de transporte úmido ao ar livre e subterrâneos. Seu desempenho de vedação e resistência à corrosão foram verificados através de testes de simulação ambiental profissional.

O teste simulou respingos contínuos de água lamacenta com uma vazão de água de 9 mm/hora, combinado com exposição a poeira mineral de alta concentração. As amostras foram operadas continuamente por 40 minutos consecutivos sob essas condições adversas para avaliar a confiabilidade da vedação e o desempenho da proteção contra corrosão.

Resultados de testes verificados

Após o teste, a cavidade do rolamento permaneceu completamente seca, sem infiltração de água ou poeira. O revestimento do rolo galvanizado por imersão a quente e o voo em espiral mantiveram o revestimento anticorrosivo intacto, sem descascar ou danificar a superfície. A resistência rotacional do rolamento aumentou apenas 3% após o teste, sem observação de travamento do rolo ou falha de rotação.

Este desempenho estável de vedação e anticorrosão permite que o YUFENG Idler Roller opere de forma confiável em portos chuvosos ao ar livre, minas subterrâneas ricas em água e ambientes de lavagem por pulverização de fábricas de cimento. O design reduz efetivamente os riscos de paralisação e os custos de substituição causados ​​por ferrugem, acúmulo de material e danos aos rolamentos.

Comparação inteligente entre antidesvio e operação eficiente

Através de testes contínuos de carga e operação no local, o rolete intermediário de retorno em espiral YUFENG obtém uma eficiência de operação abrangente 40% maior do que os roletes intermediários de retorno suave comuns, com dados de comparação específicos mostrados na tabela abaixo:

Parâmetros técnicos do produto padrão verificado

1. Matéria-prima da casca do rolo

O YUFENG Idler Roller usa tubo de aço carbono ERW sem costura de alta precisão Q235 como material do revestimento do rolo. Cada tubo passa por rigorosa inspeção de matéria-prima antes da produção e recebe tratamento anticorrosivo galvanizado por imersão a quente para melhorar a resistência ao desgaste, resistência ao impacto e confiabilidade operacional externa e subterrânea de longo prazo.

2. Faixa de largura correspondente da correia transportadora

O rolo tensor padrão suporta larguras de correia transportadora de 400 mm a 2.000 mm, cobrindo sistemas de transporte de materiais a granel para serviços leves, médios e pesados.

3. Opções de diâmetro externo do rolo padrão

Os diâmetros de rolo padrão disponíveis incluem Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm e Φ219mm. A personalização do diâmetro especial está disponível de acordo com a estrutura do transportador e os requisitos operacionais.

4. Capacidade de carga estática de rolo único

A capacidade máxima de carga estática de rolo único atinge 1.500 kg, atendendo aos requisitos de sistemas de transporte de longa distância que manuseiam materiais pesados, como minério mineral, carvão e materiais industriais a granel.

5. Espessura correspondente da correia transportadora

O rolo é compatível com correias transportadoras que variam de 3 mm a 18 mm de espessura, incluindo correias transportadoras de borracha padrão, correias de mineração resistentes a chamas e correias transportadoras de cimento resistentes ao desgaste.

6. Faixa de adaptação à temperatura operacional

O rolo tensor de retorno em espiral YUFENG mantém operação estável de -40°C a +65°C, tornando-o adequado para ambientes de mineração ao ar livre de baixa temperatura e linhas de produção industrial de alta temperatura.

7. Peso líquido padrão de rolo único

O peso líquido padrão varia de 6,2kg a 28,7kg dependendo do diâmetro do rolo, comprimento efetivo e configuração estrutural.

8. Configuração de rolamento padrão

O rolo adota rolamentos rígidos de esferas com folga C3 ZZ com baixa resistência rotacional, tolerância à expansão térmica e enchimento de graxa livre de manutenção para suportar uma operação estável durante todo o ciclo de serviço.

Casos reais de aplicação no local de usuários industriais

1. Aplicação de transportador de retorno de mina subterrânea de carvão

Um cliente de uma mina de carvão subterrânea já havia experimentado travamentos frequentes da roda-guia de retorno causados ​​por lodo de carvão úmido e acúmulo de pó de rocha. Essas falhas resultaram em desvios da correia, repetidas interrupções de produção e altos custos de limpeza manual.

Depois de substituir os roletes de retorno tradicionais pelos roletes intermediários YUFENG, o sistema transportador operou continuamente por seis meses. Os turnos diários de limpeza manual foram eliminados, as falhas de desvio da correia diminuíram em mais de 70% e os custos mensais de substituição da polia foram reduzidos em mais de 55%. A solução também reduziu os riscos de segurança na manutenção subterrânea causados ​​pela limpeza manual frequente dos equipamentos.

2. Aplicação de transportador mineral a granel em porto costeiro

Um terminal de minério costeiro operando sob contínua exposição à chuva e condições de névoa salina sofria anteriormente de rápida corrosão dos rolos e acúmulo de pó mineral. Os roletes de retorno suave tradicionais causaram acúmulo de superfície que arranhou correias transportadoras caras.

Depois de adotar os rolos intermediários de retorno em espiral YUFENG com carcaças galvanizadas por imersão a quente e estruturas espirais autolimpantes, os problemas de adesão do material foram significativamente reduzidos. Um lote de rolos fornecidos operou continuamente por mais de oito meses sem substituição, mantendo um desempenho estável em ambientes marítimos adversos.

3. Aplicação de transporte de cinzas pegajosas em fábricas de cimento

Uma grande base de produção de cimento enfrentou graves aderências de rolos de retorno causadas por cinzas de clínquer úmidas. Antes da substituição, as equipes de manutenção precisavam limpar manualmente os rolos de retorno a cada turno, gerando alto consumo de mão de obra e paradas frequentes do transportador.

Depois de instalar os rolos intermediários YUFENG, a estrutura em espiral remove automaticamente o acúmulo de cinzas durante a operação. Os custos de mão-de-obra de limpeza foram reduzidos em aproximadamente dois terços, enquanto a redução da abrasão da correia ajudou a prolongar a vida útil da correia transportadora.

Cinco principais vantagens competitivas

1. Desempenho real testado em campo industrial

Todos os dados de eficiência de limpeza, desempenho anti-desvio e vida útil são verificados através de testes contínuos de operação do transportador industrial. YUFENG concentra-se no desempenho prático da aplicação em vez de parâmetros teóricos.

2. Estrutura simétrica de autolimpeza em espiral dupla

O design espiral bidirecional remove continuamente materiais pegajosos enquanto mantém o contato equilibrado da esteira. Reduz a frequência de desvio da correia, evita a abrasão local da correia e melhora a estabilidade do transporte sob condições de materiais úmidos e pegajosos.

3. Vedação multicanal e proteção anticorrosiva

A combinação de vedação composta de labirinto e proteção de superfície galvanizada por imersão a quente evita que poeira, água lamacenta e materiais corrosivos danifiquem os rolamentos internos, proporcionando uma operação livre de manutenção a longo prazo.

4. Projeto Integrado para Redução de Custos Operacionais

Ao reduzir o acúmulo de material, a frequência de limpeza, a substituição do rolo e os danos à correia, o rolo intermediário de retorno em espiral YUFENG ajuda os clientes a reduzir os custos totais de manutenção do transportador e a melhorar a eficiência da produção.

5. Controle de qualidade de fábrica profissional

YUFENG opera oficinas automatizadas de corte, soldagem, montagem e teste sob os padrões de gestão de qualidade ISO9001. Cada rolo acabado passa por inspeção, incluindo testes de concentricidade, testes de resistência à rotação e verificação de desempenho de vedação antes do envio.

Cenários de aplicação industrial adequados

1. Sistemas transportadores de mineração

Adequado para minas de carvão subterrâneas e a céu aberto que transportam lodo de carvão úmido, pó de ganga e materiais minerais lamacentos onde ocorre frequentemente adesão da correia de retorno.

2. Transporte de materiais a granel em portos costeiros

Projetado para pó mineral, minério de ferro, areia e outros materiais a granel transportados em ambientes marinhos úmidos com riscos de corrosão por névoa salina.

3. Indústrias de Cimento, Metalurgia e Energia Térmica

Aplicável a cinzas pegajosas, resíduos de clínquer, escória de forno e outros materiais industriais que se acumulam facilmente em rolos de retorno convencionais.

4. Processamento Mineral e Plantas Agregadas

Adequado para sistemas de transporte de lama úmida, agregados de areia e processamento mineral que exigem desempenho de autolimpeza contínua.

5. Sistemas transportadores com problemas frequentes de adesão

Ideal para qualquer seção do transportador de retorno que sofra com acúmulo de material, desvio da correia, requisitos de limpeza frequentes e vida útil curta dos rolos.

Por que escolher a YUFENG?

Solução confiável de transportador autolimpante de fabricante profissional

O rolo tensor de retorno em espiral YUFENG integra tecnologia estrutural em espiral de precisão, experiência verificada em aplicações industriais e controle de qualidade de fábrica padronizado. Projetado para ambientes de transporte de materiais pegajosos, ajuda a eliminar o acúmulo de material, reduzir problemas de desvio da correia e minimizar o tempo de inatividade não planejado do transportador.

Fornecimento direto da fábrica e suporte personalizado

Como fabricante profissional de componentes para transportadores, a YUFENG fornece fornecimento direto de fábrica, especificações personalizadas, consultoria técnica e serviços de correspondência de aplicações para integradores globais de sistemas de transporte a granel.

Melhore a confiabilidade do transportador com YUFENG

Escolha o rolo intermediário YUFENG para obter desempenho de autolimpeza automática, proteção anticorrosiva confiável e operação estável da correia de retorno para aplicações de transporte industrial exigentes.

Perguntas frequentes

Q1: Qual é a diferença entre o rolo tensor de retorno suave e o rolo tensor de retorno em espiral?

Os roletes de retorno suave comuns fornecem apenas suporte básico da correia. Materiais pegajosos podem acumular-se facilmente na superfície do rolo, causando desvio da correia e necessidade frequente de limpeza.

O rolo intermediário YUFENG usa uma estrutura espiral bidirecional para remover continuamente materiais residuais durante a operação, mantendo a superfície de contato da correia mais limpa e reduzindo problemas de desvio causados ​​pelo acúmulo de material.

Q2: Como verificar a qualidade de um rolo intermediário de retorno em espiral antes da compra?

Os clientes devem se concentrar em três pontos principais:

1. Qualidade de soldagem em espiral

A hélice em espiral deve ser firmemente soldada ao invólucro do rolo para evitar afrouxamento durante a operação a longo prazo.

2. Estrutura de vedação

Um rolo confiável deve usar vedação de labirinto multicamadas em vez de simples anéis de poeira para evitar que poeira e água danifiquem o rolamento.

3. Tratamento Anticorrosivo

Os cascos dos rolos galvanizados por imersão a quente proporcionam melhor resistência à corrosão em ambientes externos, de mineração e industriais úmidos.

Q3: Quais materiais estão disponíveis para estruturas de voo em espiral?

1. Vôo Espiral de Aço Carbono

Oferece alta resistência ao desgaste e ao impacto, adequado para mineração, portos, fábricas de cimento e outras aplicações pesadas.

2. Vôo Espiral de Borracha

Fornece contato mais suave com a correia e é adequado para transporte de cargas leves. No entanto, possui menor resistência a altas temperaturas e abrasão pesada.

Entre em contato com YUFENG

Entre em contato com a YUFENG para obter fichas técnicas, desenhos personalizados, testes de amostra e preços direto da fábrica para soluções de rolo tensor de retorno em espiral.
