Rolo tensor de transporte de alto desempenho para sistemas de correia transportadora
YUFENG Carregando rolo intermediário, também conhecido como rolo transportador de calha ou roda intermediária de transporte de transportador, é o principal componente de suporte instalado na seção superior de transporte de material de um transportador de correia. Ele suporta a correia transportadora carregada, mantém o perfil da calha projetado, reduz a curvatura da correia e ajuda a manter os materiais a granel centralizados durante o transporte contínuo.

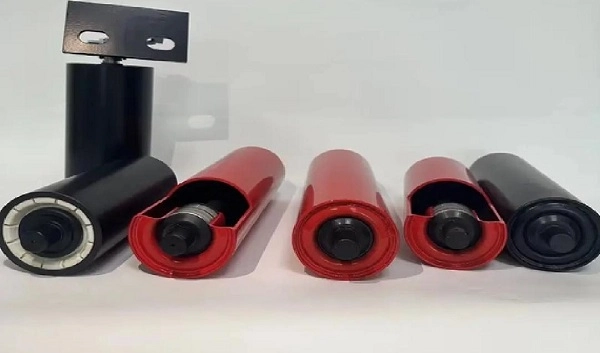

A polia de transporte é montada a partir de um casco de rolo de aço ou HDPE, eixo sólido, rolamento profundo de precisão e sistema de vedação multicamadas. A YUFENG fornece roletes de aço carbono, galvanizado, HDPE, revestimento de PU, autocompensadores e de transporte em espiral para mineração, cimento, portos, energia térmica, produtos químicos e outras aplicações de transporte a granel.
Os diâmetros de rolo disponíveis incluem 76, 89, 108, 114, 133, 168, 194 e 219 mm, com comprimento de rolo, espessura de parede, configuração de rolamento e tratamento de superfície personalizáveis de acordo com desenhos do transportador e condições de trabalho.
Tipos por material de casca

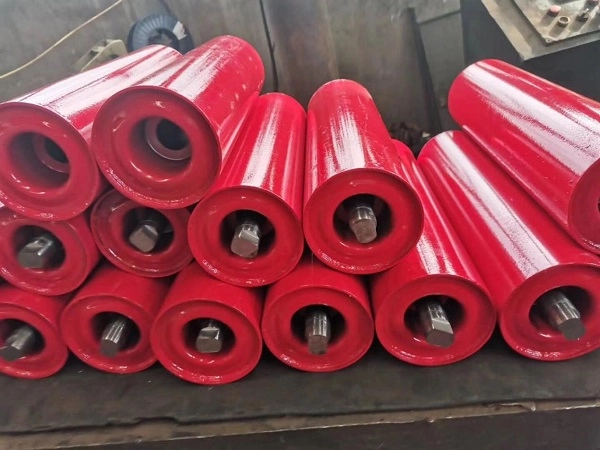

Polia de transporte de aço carbono
As rodas-guia de aço carbono proporcionam alta capacidade de carga, resistência estrutural e resistência ao impacto para sistemas transportadores convencionais de serviço pesado. Eles são adequados para mineração, fábricas de cimento, usinas termelétricas, agregados e outras aplicações de transporte de materiais a granel.

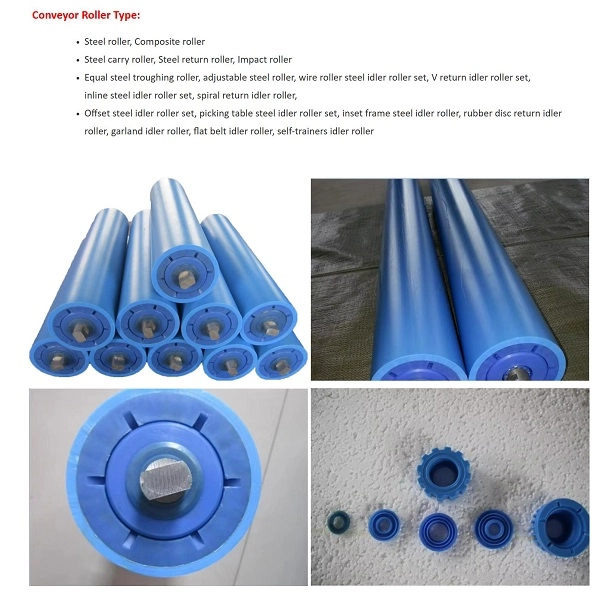

Polia de transporte HDPE
As rodas-guia de transporte de HDPE usam um invólucro de polietileno de alta densidade que não enferruja como os rolos de aço convencionais. Eles fornecem resistência à umidade, névoa salina e meios ácidos ou alcalinos selecionados, tornando-os adequados para portos costeiros, fábricas de produtos químicos e ambientes úmidos de mineração a céu aberto.
Polia de transporte com atraso de PU
As rodas-guia com revestimento de PU usam uma camada externa elástica de poliuretano para absorver parte do impacto do material em áreas de carga com queda elevada. Eles são particularmente adequados para seções de alimentação de britadores onde materiais grandes ou pontiagudos podem criar impacto concentrado na correia transportadora.
| Tipo de rolo | Característica Central | Condição de Trabalho Aplicável |
|---|---|---|
| Polia de transporte de aço carbono | Alta capacidade de carga, forte resistência ao impacto e custo estável | Mineração, fábricas de cimento, energia térmica e transporte pesado a granel |
| Polia de transporte HDPE | Livre de ferrugem, resistente a ácidos e álcalis, baixo ruído de funcionamento | Portos costeiros, fábricas de produtos químicos e ambientes úmidos de névoa salina |
| Polia de transporte com atraso de PU | Camada externa elástica para absorção de impacto e proteção do cinto | Alimentação do britador e seções cegas de alto impacto |
Configurações para diferentes seções do transportador

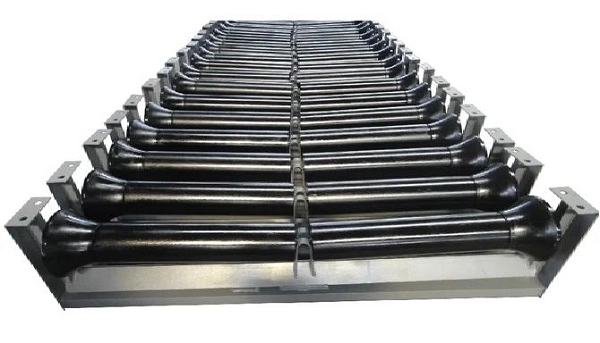

Rolo tensor de transporte de calha
O arranjo de calha de três rolos é a configuração de rolete de transporte mais amplamente utilizada para a seção superior carregada de um transportador de correia. Os ângulos de calha disponíveis incluem 30°, 35° e 45°, permitindo que a correia forme uma calha de transporte mais profunda e aumentando sua capacidade efetiva de retenção de material.
Rolo tensor de transporte de impacto com atraso de PU
Os anéis amortecedores de PU são enrolados ao redor do corpo do rolo para reduzir o impacto gerado quando grandes materiais granulados caem no transportador. O rolo é normalmente instalado próximo à alimentação do britador e outros pontos de carga com queda elevada para reduzir danos à correia transportadora.
Rolo tensor de transporte autocompensador
A polia transportadora autocompensadora é equipada com rolos-guia verticais que ajudam a corrigir o desvio da correia durante a operação. É usado em linhas transportadoras de longa distância, onde o rastreamento da correia é importante para reduzir o desgaste das bordas, vazamento de material e transporte instável.
Rolo tensor de transporte antiferrugem galvanizado
A carcaça do rolo recebe tratamento de superfície galvanizado por imersão a quente para melhorar a resistência à umidade e à corrosão atmosférica. Esta configuração é adequada para pátios de armazenamento externos, armazenamento de materiais ao ar livre e sistemas de transporte expostos a condições úmidas.
Rolo tensor de transporte anticorrosão HDPE
O invólucro de HDPE fornece uma superfície não metálica que evita a ferrugem do aço convencional e oferece resistência a ambientes corrosivos selecionados. É adequado para cais costeiros, fábricas de produtos químicos e outros locais onde a névoa salina ou a exposição a produtos químicos podem reduzir a vida útil dos rolos de aço comuns.
Rolo tensor de transporte antiaderente em espiral
A superfície em espiral utiliza uma estrutura helicoidal convexa para ajudar a remover argila pegajosa, areia úmida e outros materiais aderidos à correia transportadora. Este design ajuda a reduzir o acúmulo de material ao redor do rolo e pode diminuir o risco de bloqueio do rolo em condições de transporte úmido.
Especificações
Diâmetro do rolo
YUFENG fornece diâmetros externos padrão de 76, 89, 108, 114, 133, 168, 194 e 219 mm. O diâmetro apropriado deve ser selecionado de acordo com a largura da correia, velocidade da correia, carga e estrutura do transportador.
Largura correspondente da correia transportadora
A faixa de roletes de transporte pode ser compatível com larguras de correia transportadora de aproximadamente 500–2400 mm. O comprimento do rolo e as dimensões do eixo podem ser personalizados de acordo com a estrutura do transportador e o suporte de suporte.
Compatibilidade da estrutura do transportador
Os produtos YUFENG Carrying Idler Roller são projetados para compatibilidade com arranjos comuns de estruturas de transportadores do tipo DTII, TD75 e CEMA. As dimensões exatas devem ser confirmadas no desenho da estrutura existente do cliente antes da produção em massa.
Compatibilidade de cinto
Os rolos podem ser combinados com sistemas de correia transportadora de tecido, correia transportadora de cabo de aço, correia transportadora de parede lateral e correia transportadora de tubo de acordo com seus requisitos estruturais e largura da correia.
Opções de tratamento de materiais e superfícies
Material da carcaça do rolo
Os materiais de revestimento disponíveis incluem aço carbono Q235, HDPE e aço inoxidável 304. O aço carbono destina-se a aplicações gerais de serviço pesado, o HDPE para ambientes sensíveis à corrosão e o aço inoxidável para aplicações que exigem maior resistência à corrosão.
Tratamento de superfície
As opções de superfície incluem revestimento eletrostático a pó, galvanização por imersão a quente e revestimento total de PU. O tratamento adequado deve ser selecionado de acordo com umidade, corrosão, impacto e características do material.
Configuração de rolamento
A YUFENG pode fornecer rolamentos nacionais de alta precisão ou rolamentos importados SKF e FAG C3 de acordo com os requisitos operacionais e especificações do projeto.
Estrutura de vedação
Estruturas de vedação composta dupla ou tripla podem ser configuradas usando vedações de labirinto de náilon multicanal e vedações de contato de borracha para limitar a entrada de poeira e água na cavidade do rolamento.
Condições Especiais de Trabalho
Configurações especiais, como rolos de transporte retardadores de chama e antiestáticos para mineração subterrânea ou rolos resistentes a baixas temperaturas para minas a céu aberto do norte, podem ser discutidas de acordo com a aplicação.
Acessórios de suporte
Suportes intermediários e estruturas de suporte do transportador correspondentes podem ser fornecidos de acordo com as dimensões dos rolos e o design da estrutura do transportador.
Estrutura e Matérias-Primas
Concha de rolo
Os rolos de aço padrão usam tubo de aço ERW de alta frequência Q235, enquanto as versões HDPE usam material HDPE virgem. As dimensões da carcaça e a espessura da parede podem ser ajustadas de acordo com a carga necessária e o comprimento do rolo.
Eixo do rolo
O eixo do rolo usa aço redondo sólido trefilado a frio 45#, proporcionando resistência à flexão sob carga radial e axial contínua. O diâmetro do eixo e a configuração final podem ser combinados com o suporte de suporte.
Consequência
Rolamentos rígidos de esferas com folga C3 são usados para o conjunto rotativo. A seleção do rolamento afeta a resistência ao funcionamento, o aumento da temperatura, a vida útil e a adequação para operação contínua do transportador.
Componentes de vedação
O sistema de vedação utiliza componentes de labirinto de náilon de alta resistência juntamente com anéis de vedação de borracha nitrílica resistentes às intempéries. A estrutura multiestágio ajuda a reduzir a contaminação da cavidade do rolamento por poeira e água.
Inspeção de materiais recebidos
Tubos de aço, eixos e rolamentos são amostrados e inspecionados quanto aos requisitos dimensionais e de desempenho relevantes antes da montagem. Os materiais que não atendem aos critérios de inspeção de fábrica não são liberados para produção.
Desempenho
As rodas-guia de transporte operam continuamente enquanto o transportador está funcionando, portanto, a resistência à rotação, a concentricidade, a proteção do rolamento e a capacidade de carga estática são indicadores importantes para a seleção dos rolos. YUFENG controla a precisão da usinagem e montagem para manter um desempenho de funcionamento estável.
| Item de desempenho | Requisito Padrão | Padrão de teste |
|---|---|---|
| Coeficiente de resistência à rotação | ≤0,008 | ISO 15365 |
| Grau de proteção contra poeira e água | IP65 | Padrão de teste IP |
| Vida útil de carga nominal | ≥30.000 horas de trabalho | Teste de envelhecimento acelerado de fábrica |
| Concentricidade da carcaça do rolo | ≤0,5mm | Teste do comparador |
| Duração antienvelhecimento | ≥500 h de teste de envelhecimento em alta temperatura | Teste de laboratório interno |
| Capacidade de rolamento estático axial | 1,5 vezes a carga nominal sem deformação | Teste de pressão estática |
A vida útil real e o desempenho da carga dependem do diâmetro do rolo, da espessura da carcaça, da configuração do rolamento, da velocidade da correia, da carga do material, do ambiente operacional e das condições de manutenção.
Padrões de Qualidade
Padrões da Indústria de Transportadores
Os rolos YUFENG são fabricados com referência aos requisitos CEMA, GB/T 10595 e ISO 15365 para equipamentos transportadores e desempenho de rolos.
Requisitos de segurança e exportação
As configurações aplicáveis de rolos para minas subterrâneas podem ser fornecidas de acordo com os requisitos relevantes de segurança das minas de carvão. Os pedidos de exportação podem ser apoiados pela documentação de inspeção CE e SGS aplicável de acordo com o produto selecionado e o mercado de destino.
Documentação de Qualidade
A documentação disponível pode incluir certificação de gerenciamento de qualidade ISO9001, documentação de exportação CE, relatórios de inspeção de matérias-primas da SGS, documentação de testes de segurança em minas de carvão e relatórios de testes de resistência à rotação de fábrica e vida útil.
Instalação e transporte de substituição da polia
Instalação de nova estrutura transportadora
O suporte da polia intermediária é primeiro fixado à estrutura do transportador de acordo com o espaçamento projetado. Ambas as extremidades do eixo do rolo são alinhadas com os furos de montagem do suporte e fixadas com os pinos ou parafusos especificados, seguido por uma verificação de rotação manual para confirmar o bom funcionamento.
Substituição da polia de transporte desgastada
O transportador deve ser parado e isolado da fonte de alimentação antes da manutenção. Depois de remover os componentes de travamento do eixo, a polia transportadora danificada pode ser removida e substituída por um novo rolo. A rotação e o alinhamento da correia devem ser verificados antes de o transportador ser reiniciado.
Posição intermediária com autoalinhamento
Em linhas de transporte de longa distância, roletes transportadores autocompensadores podem ser instalados em intervalos adequados, com aproximadamente 80–100 m sugeridos de acordo com a configuração fornecida e condições de operação.
Arranjo de Idler de Impacto
Para pontos de alimentação do britador, aproximadamente três a cinco grupos de roletes transportadores de impacto com revestimento de PU podem ser dispostos dentro de aproximadamente 5 m do ponto cego para distribuir o impacto do material e proteger a correia transportadora.
Produtos de sistema transportador correspondentes
Série de correias transportadoras
A YUFENG pode fornecer correia transportadora de tecido, correia transportadora de cabo de aço, correia transportadora de parede lateral, correia transportadora de tubo, correia transportadora estampada e correia transportadora superior áspera para diferentes aplicações de transporte a granel.
Acessórios para rolos
Os produtos de suporte incluem suportes de calha, impacto, autocompensadores e de retorno, suportes de suporte e outros componentes de montagem de rolos.
Acessórios de borracha
Folhas de borracha resistentes ao desgaste, rodapés de borracha do transportador, adesivos para reparo de vulcanização e kits de remendo estão disponíveis para instalação e manutenção do transportador.
Série de dutos HDPE
Tubo de água HDPE e tubo de dragagem HDPE podem ser fornecidos para transporte auxiliar de fluidos em projetos industriais e de mineração.
Processamento personalizado
O diâmetro do rolo, a espessura da parede do casco, as dimensões do eixo, a estrutura de vedação e outros parâmetros podem ser ajustados de acordo com os desenhos do cliente e condições operacionais específicas.
Embalagem e armazenamento
Rolos de pequeno diâmetro
As rodas-guia de 76, 89 e 108 mm podem ser empacotadas com fio de aço, protegidas com tampas plásticas em ambas as extremidades do eixo e acondicionadas em caixas de madeira maciça para transporte internacional.

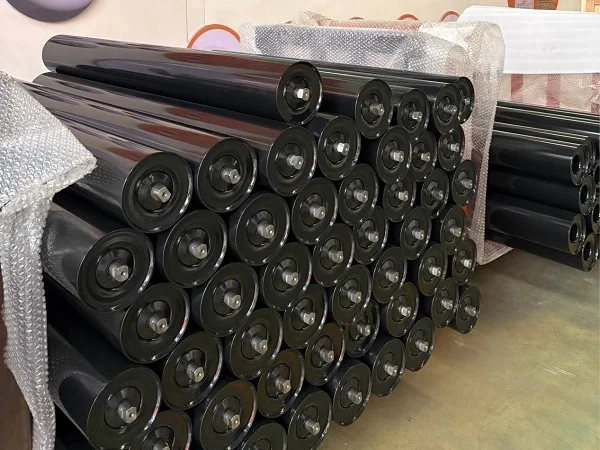

Rolos de grande diâmetro
Rodas-guia pesadas de 168, 194 e 219 mm podem ser dispostas em paletes de madeira, envoltas com filme plástico protetor e fixadas para transporte de contêineres.
Polias de transporte de HDPE
Os rolos HDPE podem ser separados com materiais de amortecimento para reduzir colisões, arranhões e deformações na superfície durante a carga e descarga.
Condições de armazenamento
Os rolos devem ser armazenados horizontalmente em paletes com altura de empilhamento recomendada não superior a 1,2 m. O armazenamento ao ar livre deve utilizar cobertura impermeável e deve ser evitada a exposição prolongada à água da chuva.
Como selecionar o rolo tensor de transporte correto
Largura da correia transportadora
Forneça a largura da correia transportadora e as dimensões da estrutura existente para que o comprimento apropriado do rolo, as dimensões do eixo e a configuração do suporte possam ser confirmados.
Diâmetro e tipo do rolo
Selecione o diâmetro externo e a estrutura de acordo com a velocidade da correia, carga do material, seção de transporte e condições de impacto. As rodas-guia de transporte de calha, impacto e autocompensadoras têm funções diferentes dentro do sistema transportador.
Ambiente de Trabalho
Fornece informações sobre umidade, névoa salina, exposição a produtos químicos, uso externo, temperatura e características do material. Isso determina se o revestimento de aço carbono, aço galvanizado, HDPE, aço inoxidável ou PU é mais apropriado.
Tamanho e impacto do material
Materiais a granel grandes ou pontiagudos podem exigir impacto de PU, transportando rodas-guia em torno dos pontos de carregamento, enquanto o transporte de material convencional pode usar calha de aço carbono padrão que transporta rodas-guia.
Solicite uma cotação de rolo tensor de transporte
Parâmetros Técnicos Necessários
Para obter uma cotação de fábrica precisa, forneça a largura correspondente da correia transportadora, o diâmetro externo do rolo, o tipo de roda-guia de transporte, o ambiente de trabalho, as características do material, a quantidade total do pedido e o porto de destino.
Os engenheiros técnicos da YUFENG podem avaliar o diâmetro apropriado do rolo, material da carcaça, rolamento, estrutura de vedação e suporte de suporte de acordo com os requisitos do sistema transportador.
