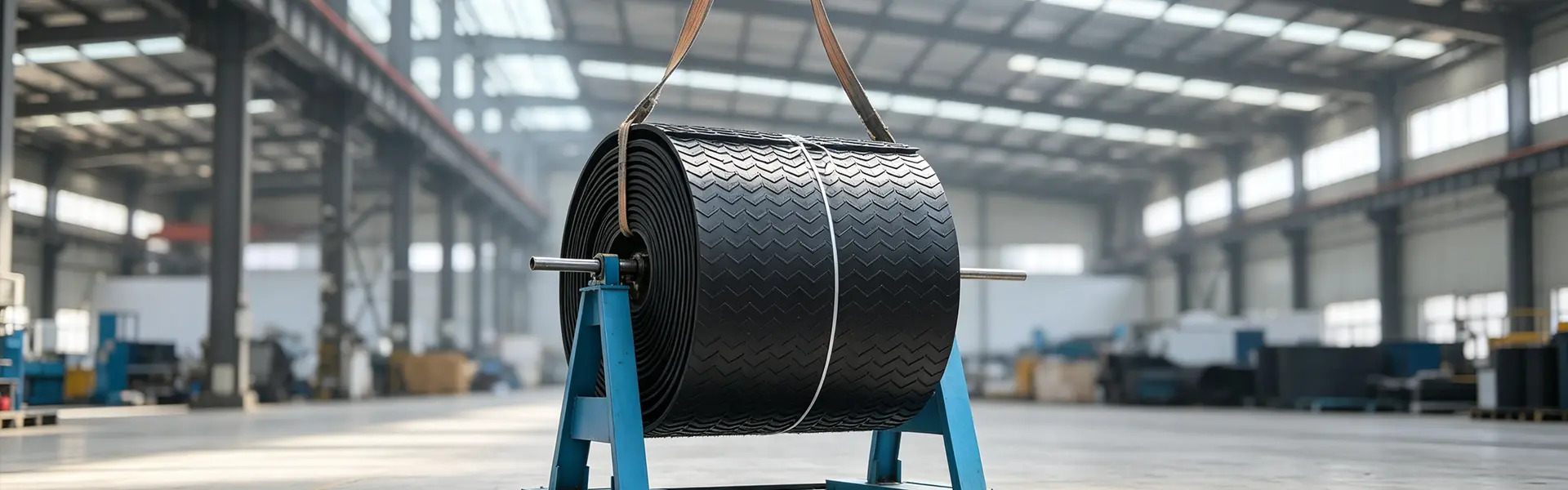

Correia transportadora com padrão personalizado para manuseio eficiente de materiais a granel
YUFENG Correia transportadora estampada, também conhecida como correia transportadora em forma de chevron ou espinha de peixe, é uma correia transportadora de borracha projetada com padrões moldados na superfície de trabalho para melhorar a aderência durante o transporte inclinado de material. Consiste em uma carcaça de tecido EP ou NN, cobertura de borracha e camada de padrão elevado integrada, que são coladas por meio de vulcanização em alta temperatura.
Em comparação com correias transportadoras lisas, a superfície padronizada aumenta o atrito entre a correia e o material transportado, ajudando a reduzir o deslizamento e a reversão do material em linhas de transporte inclinadas. Diferentes estruturas de padrões, alturas e configurações de carcaça podem ser selecionadas de acordo com o ângulo de transporte, tamanho do material, largura da correia e ambiente de trabalho.
A YUFENG produz cintos estampados com borracha virgem e carcaças de tecido EP/NN de alta resistência. A linha de produtos abrange modelos gerais resistentes ao desgaste, retardadores de chama, de alta temperatura, resistentes a óleo e de baixa temperatura para aplicações em pedreiras, mineração, cimento, agregados, logística e outras aplicações de transporte de materiais a granel.

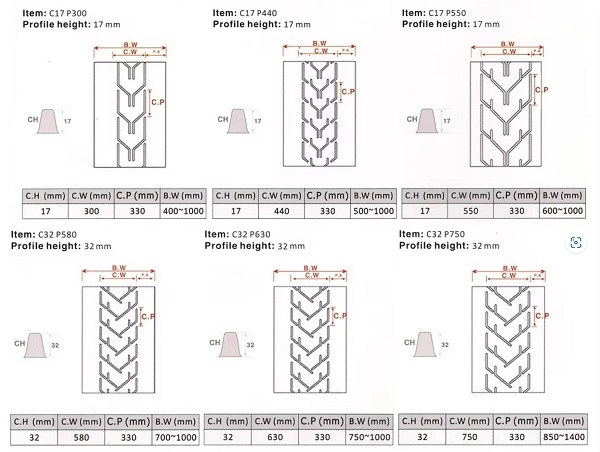

Quais são os principais tipos?
As correias transportadoras padronizadas são classificadas principalmente de acordo com a estrutura da superfície moldada. Diferentes padrões proporcionam diferentes níveis de aderência, desempenho de limpeza e adequação para ângulos de transporte.
Cinto Chevron Fechado
O padrão chevron fechado proporciona uma superfície elevada contínua com forte desempenho de aderência ao material. É adequado para transportar minério granulado, pedra, agregados e outros materiais a granel em seções inclinadas e íngremes, com ângulos de transporte de até aproximadamente 40°, dependendo das características do material e do projeto do transportador.
Correia em V aberta
O padrão aberto em forma de V proporciona desempenho antiderrapante moderado, deixando mais espaço entre as seções elevadas para descarga de material e limpeza. É adequado para grãos, areia e materiais granulares pequenos em linhas de transporte com inclinação de aproximadamente 15°–30°.
Cinto áspero pontilhado
A superfície pontilhada consiste em pequenos pontos de borracha elevados que proporcionam fricção suave sem criar retenção excessiva de material. É usado principalmente para caixas, sacos, produtos embalados e manuseio de grãos em linhas de transporte de baixo ângulo abaixo de aproximadamente 15°.
Cinto Cruzado Diamante
O padrão cruzado de diamante proporciona fricção superficial equilibrada e estabilidade lateral do material. Sua estrutura relativamente aberta também facilita a limpeza de superfícies, tornando-o adequado para triagem logística, produtos industriais leves e transporte de produtos acabados.
Como a seleção de padrões afeta o desempenho do transportador?
Os principais fatores de seleção são o ângulo de transporte, as características do material, a altura do padrão e o atrito superficial necessário. Um padrão mais alto ou mais contínuo geralmente proporciona uma aderência mais forte, enquanto um padrão aberto ou de perfil baixo pode oferecer limpeza mais fácil e menor retenção de material.
| Tipo de padrão | Característica Central | Condição de Trabalho Aplicável |
|---|---|---|
| Chevron fechado | Alta aderência e forte retenção de material | Transporte íngreme de minério granulado, pedra e agregados |
| Padrão V aberto | Desempenho antiderrapante moderado e descarga mais fácil | Grãos, areia e materiais granulares |
| Padrão áspero pontilhado | Fricção leve e limpeza relativamente fácil | Caixas, sacos e produtos embalados |
| Padrão Cruzado de Diamante | Fricção equilibrada e estabilidade lateral | Logística e produtos industriais leves |

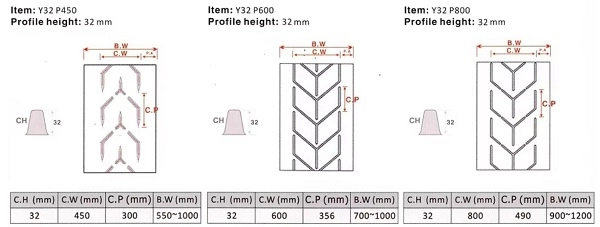

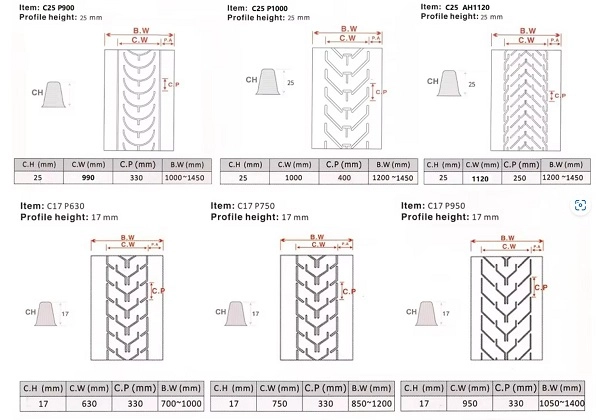

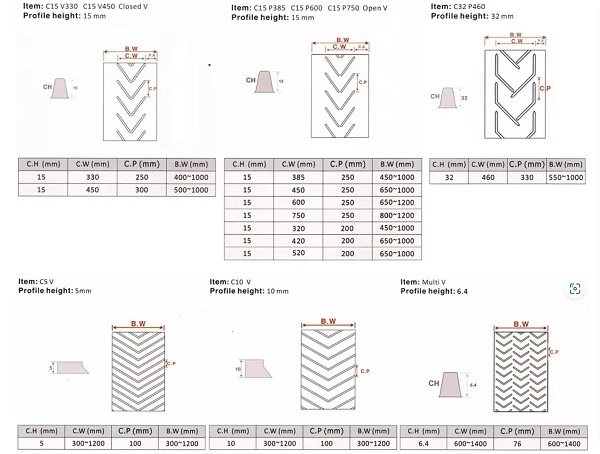

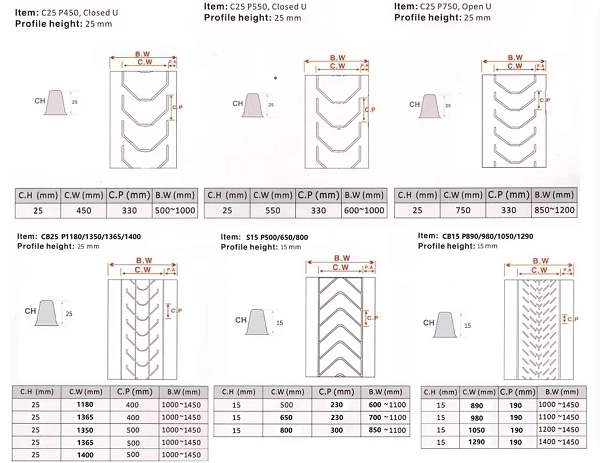

Quais tamanhos e especificações a YUFENG oferece?
A YUFENG fornece correias transportadoras padronizadas com diferentes resistências de carcaça, larguras e alturas de padrão para combinar com diferentes estruturas transportadoras. As opções padrão incluem carcaças de tecido EP100–EP1000 e NN100–NN800, larguras de correia de 300 mm a 2.400 mm e alturas de padrão de 6 mm, 16 mm, 25 mm e 32 mm.
| Especificação | Faixa disponível |
|---|---|
| Carcaça de tecido | EP100–EP1000 / NN100–NN800 |
| Largura da correia | 300–2400 mm |
| Altura do padrão | 6/16/25/32mm |
| Padrão de superfície | Chevron / V / Ponto / Diamante / Personalizado |
| Borracha Funcional | Desgaste/retardador de chama/alta temperatura/óleo/resistente ao frio |
Qual cinto estampado é adequado para diferentes aplicações?
Cinto com padrão Chevron resistente ao desgaste geral
Esta é a configuração padrão para transporte de materiais a granel em temperatura normal. A cobertura de borracha resistente ao desgaste é adequada para carvão, areia, calcário, agregados e materiais semelhantes, com uma faixa típica de temperatura de trabalho de -20°C a +60°C.
Cinto estampado antiestático retardador de chamas
Este tipo utiliza compostos de borracha condutores e retardadores de chama para aplicações de transporte subterrâneo onde fogo e eletricidade estática são preocupações de segurança. Modelos para aplicações em minas de carvão podem ser fabricados de acordo com os requisitos MT/T668 aplicáveis.
Cinto estampado resistente a altas temperaturas
As correias padronizadas para altas temperaturas usam compostos de borracha resistentes ao calor para transportar materiais quentes, como clínquer de cimento e escória de aço. As configurações YUFENG podem ser especificadas para temperaturas de material abaixo de aproximadamente 180°C de acordo com as condições reais de transporte.
Cinto estampado resistente a óleo
Os modelos resistentes a óleo usam borracha de cobertura à base de NBR para reduzir o inchaço e as rachaduras causadas por óleo mineral, lubrificantes e outros materiais que contenham óleo. Eles são adequados para fábricas de produtos químicos, manuseio de materiais relacionados ao petróleo e ambientes de produção industrial.
Cinto estampado resistente a baixas temperaturas
As formulações para baixas temperaturas mantêm a flexibilidade da borracha em ambientes externos frios. Eles podem ser especificados para aplicações que exigem operação até aproximadamente -40°C, incluindo mineração a céu aberto e transporte de materiais a granel no inverno.
Cinto logístico pontilhado com padrão áspero
A superfície pontilhada de baixo perfil proporciona fricção controlada para caixas, sacos de grãos e produtos embalados. É adequado para classificação em armazéns e transporte logístico onde a altura excessiva do padrão de superfície é desnecessária.
Quais opções de personalização estão disponíveis?
Forma padrão
YUFENG pode fornecer configurações de chevron fechado, V aberto, pontilhado, cruz de diamante e outras configurações de superfície moldada de acordo com a aplicação do transportador.
Altura do padrão
A altura do padrão pode ser selecionada de acordo com o ângulo de transporte, tamanho do material e aderência necessária. As opções padrão incluem 6 mm, 16 mm, 25 mm e 32 mm, com dimensões personalizadas disponíveis para equipamentos específicos.
Carcaça de tecido
O tecido de poliéster EP proporciona baixo alongamento e desempenho dimensional estável, enquanto o tecido de náilon NN oferece maior flexibilidade e resistência ao impacto. A carcaça apropriada pode ser selecionada de acordo com o comprimento do transportador, condições de carga e diâmetro da polia.
Composto de borracha funcional
A borracha da tampa pode ser modificada para retardamento de chama, resistência a óleo, resistência a altas temperaturas, flexibilidade a baixas temperaturas e outros requisitos operacionais.
Configuração da superfície inferior
A superfície inferior pode ser fornecida com uma estrutura lisa com suporte de tecido ou com suporte de borracha de acordo com a estrutura do transportador, disposição da polia e requisitos de instalação.
Como é fabricado o cinto estampado YUFENG?
Preparação de carcaça de tecido
Lona de poliéster-náilon EP de alta tenacidade ou tecido de náilon NN é selecionado de acordo com o grau de tração exigido. As camadas de tecido são controladas para uniformizar a densidade da urdidura e da trama para manter a tensão consistente da correia.
Preparação de Composto de Borracha
Borracha natural virgem, NBR ou outros compostos de borracha funcionais são selecionados de acordo com o ambiente de trabalho. O composto é formulado para fornecer o desgaste, adesão, temperatura ou resistência química necessários.
Moldagem e Vulcanização de Padrões
A superfície de trabalho padronizada e o corpo da correia são integrados através de vulcanização em alta temperatura. Esta estrutura evita a ligação adesiva separada usada por algumas correias padronizadas de baixa qualidade e reduz o risco de descascamento do padrão durante dobras repetidas.
Inspeção de qualidade de fábrica
Materiais de tecido e borracha são amostrados para desempenho de tração, alongamento e adesão antes da produção. As correias acabadas são inspecionadas quanto ao desempenho da carcaça, propriedades da borracha da cobertura e colagem do padrão antes do envio.
Quais matérias-primas a YUFENG usa?
Carcaça Elástica
YUFENG usa lona de poliéster-náilon EP de alta tenacidade ou tecido de náilon NN com urdidura controlada e densidade de trama para fornecer desempenho de tração estável.
Borracha de cobertura padrão
Borracha natural virgem, NBR e borracha sintética funcional podem ser selecionadas de acordo com requisitos de desgaste, óleo, temperatura e segurança.
Colagem de borracha desnatada
Borracha desnatada de alta adesão é usada entre camadas de tecido e compostos de borracha para melhorar a ligação entre camadas e reduzir o risco de delaminação sob carregamento contínuo.
Inspeção de Matéria Prima
Cada lote de tecido e materiais de borracha passa por amostragem em laboratório de fábrica para resistência à tração, alongamento e adesão antes de entrar no processo de vulcanização. Os materiais que não atendem aos requisitos internos não são liberados para produção.
Quais padrões o cinto estampado YUFENG segue?
As correias transportadoras padronizadas YUFENG são fabricadas com referência aos padrões de correias transportadoras nacionais e internacionais aplicáveis, incluindo ISO 14890, DIN 22102 e GB/T 7984. Modelos retardadores de chama para mineração subterrânea de carvão podem ser fabricados de acordo com os requisitos MT/T668 aplicáveis. Os pedidos de exportação podem ser apoiados com documentação de inspeção CE e SGS, quando necessário.
Quais documentos de qualidade podem ser fornecidos?
Certificado de Gestão de Qualidade ISO9001
A documentação do sistema de gestão da qualidade pode ser fornecida para produtos qualificados e pedidos aplicáveis.
Documentação de exportação CE
A documentação de exportação relacionada à CE pode ser fornecida para configurações de produtos aplicáveis e requisitos do mercado de destino.
Documentação de teste SGS
A inspeção SGS ou relatórios de desempenho de matérias-primas podem ser fornecidos de acordo com os requisitos do cliente e o escopo do teste.
Relatório de teste de desempenho de fábrica
A documentação de teste de fábrica pode abranger resistência à tração, alongamento e outros indicadores de desempenho aplicáveis para a especificação da correia fornecida.
Quais são os principais indicadores técnicos?
| Item de desempenho | Requisito Padrão | Padrão de teste |
|---|---|---|
| Alongamento na ruptura da carcaça do tecido | ≥300% | ISO 6259 |
| Resistência ao descascamento intercalar | ≥12 N/mm | ISO 2411 |
| Alongamento permanente sob carga nominal | ≤2,5% | DIN 22102 |
| Perda de abrasão de borracha de cobertura | ≤0,8 cm³/1,61 km | ISO 4649 |
| Desempenho de colagem de padrões | Sem descascamento após 10.000 ciclos de dobra | Teste de flexão de fábrica |
Como cortar, emendar e instalar uma correia estampada?
Emenda de Vulcanização a Quente
Para juntas de transporte permanentes, as extremidades da correia são cortadas em camadas escalonadas de acordo com a estrutura da camada do tecido. As superfícies das juntas são limpas, a borracha desnatada correspondente é instalada entre as camadas e uma prensa de vulcanização é usada para aquecimento e pressão controlados. Após resfriamento e inspeção, a junta pode ser colocada em operação normal.
Reparação de cola fria
A colagem a frio pode ser usada para reparos temporários ou aplicações selecionadas de curto prazo. A área danificada deve ser limpa e áspera antes de aplicar adesivo adequado para correia transportadora. A seção reparada deve estar totalmente curada antes de reiniciar o transportador.
Layout da linha transportadora
As seções superiores de transporte devem usar roletes de calha adequados, enquanto os roletes de impacto devem ser instalados em torno de pontos de alimentação de alta queda. Rodas-guia autocompensadoras podem ser dispostas em intervalos adequados em longas linhas de transporte para ajudar a controlar o alinhamento da correia.

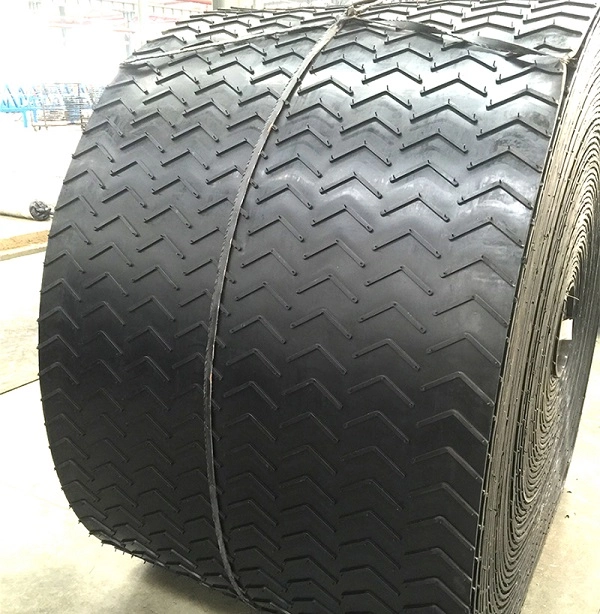

Quais produtos de suporte a YUFENG pode fornecer?
Série de correias transportadoras
A YUFENG pode fornecer correia transportadora de tecido, correia transportadora de cabo de aço, correia transportadora de parede lateral e correia transportadora superior áspera para diferentes configurações de transporte.
Série de rolos transportadores
Os produtos de suporte incluem rodas-guia de canal, rodas-guia de impacto, rodas-guia autocompensadoras e rolos anticorrosivos HDPE.
Acessórios de borracha
Folhas de borracha resistentes ao desgaste, rodapés de transportadores, adesivos de reparo e kits de remendos podem ser fornecidos para manutenção e reparos de transportadores.
Série de dutos HDPE
Tubo de água HDPE e tubo de dragagem HDPE podem ser fornecidos para aplicações auxiliares de transporte de fluidos em mineração e projetos relacionados.
Processamento personalizado
YUFENG pode ajustar a largura da correia, a camada do tecido, a altura do padrão e a formulação funcional da borracha de acordo com os desenhos do cliente e as condições operacionais.
Como a correia transportadora padronizada é embalada e armazenada?
Rolos de largura estreita
Para larguras de correia de 300 a 800 mm, a correia é enrolada em um núcleo de papel sólido e protegida com filme plástico à prova d'água e um saco de tecido externo.
Rolos de Largura Larga
Para correias de 1.000 a 2.400 mm de largura, são utilizadas cintas de aço para reforço, com proteção de lona e carregamento de paletes de madeira para transporte de contêineres.
Seções de atalho
Seções de esteira com corte personalizado podem ser embaladas separadamente para reduzir danos e arranhões na superfície do padrão durante o manuseio e transporte.
Condições de armazenamento
As correias transportadoras padronizadas devem ser armazenadas horizontalmente com uma altura de empilhamento não superior a 1,5 m. Devem ser evitadas a luz solar direta a longo prazo, solventes químicos e outras condições que possam acelerar o envelhecimento da borracha.
Como solicitar um orçamento de cinto estampado?
Para requisitos de correia transportadora padronizada no atacado ou personalizados, forneça as seguintes informações técnicas para que a YUFENG possa selecionar a carcaça apropriada e a configuração do padrão:
- Tipo de carcaça: EP ou NN
- Largura da correia
- Forma e altura do padrão
- Ângulo máximo de transporte
- Tipo de material e tamanho do pedaço
- Temperatura de trabalho e meio de transporte
- Distância de transporte
- Quantidade total do pedido
- Porto de entrega alvo
Com base nesses parâmetros, a YUFENG pode avaliar o tipo de tecido necessário, a construção da correia, a borracha da cobertura e a configuração do padrão para a aplicação.
Informações de contato globais da YUFENG
jayce@yuphengbelt.com
WhatsApp / WeChat / Celular
+86 15318787602
Endereço de fábrica
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as
Correia transportadora cravejada
Projetada para manuseio preciso e suave de materiais, a correia transportadora com tachas YUFENG usa pinos elevados redondos, ovais ou em forma de cápsula para fornecer aderência de contato pontual controlada. Testado em campo em marcenaria, processamento de alimentos e logística, melhora a estabilidade do produto em transportadores inclinados, ao mesmo tempo que reduz danos à superfície. Opções de PVC, PU, borracha e PE estão disponíveis com formatos, alturas e densidades de pinos personalizados.
Correia transportadora com padrão de diamante
Para aplicações de transporte que exigem aderência confiável em mudanças de direção e inclinações, a correia transportadora com padrão de diamante YUFENG oferece desempenho antiderrapante omnidirecional estável. Sua superfície de diamante elevada melhora a tração do material, ao mesmo tempo que ajuda a eliminar umidade e detritos, reduzindo o deslizamento em comparação com correias planas. Tamanhos de diamantes personalizados, profundidades, densidades e especificações de correias estão disponíveis para mineração, agricultura, processamento de alimentos, logística e construção.

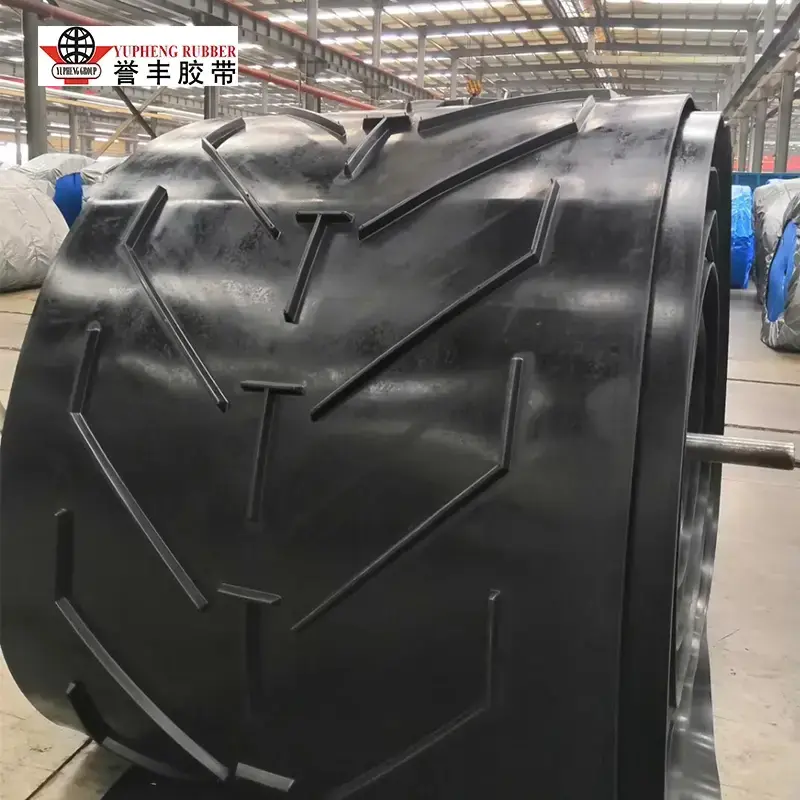

Correia transportadora Chevron
Projetada para transporte inclinado eficiente de materiais a granel, a correia transportadora YUFENG Chevron usa travas em forma de V integralmente vulcanizadas para melhorar a aderência e evitar o retrocesso do material em inclinações de até 40°. Sua construção durável e resistente à abrasão suporta aplicações exigentes em mineração, portos, agricultura e materiais de construção, com C15, C25 e outros padrões de presilhas disponíveis para requisitos de transporte personalizados.

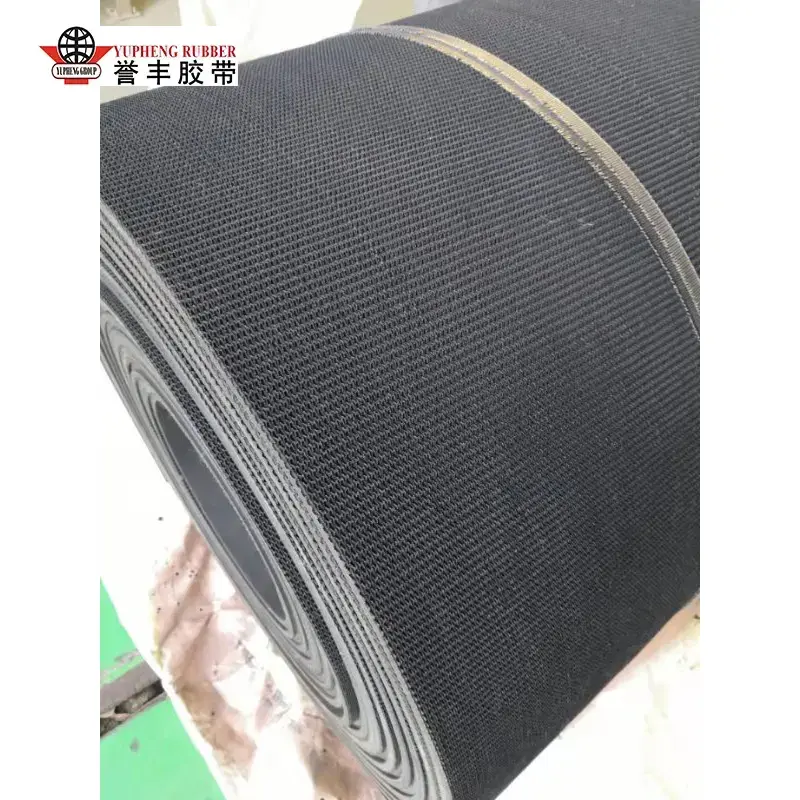

Correia transportadora superior áspera
