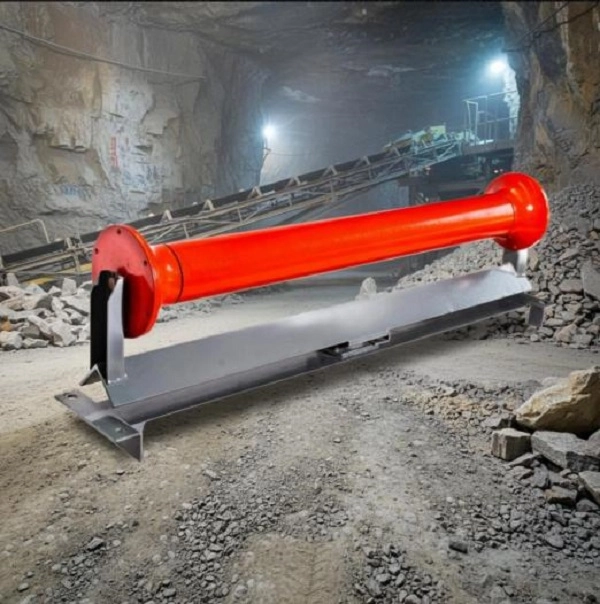

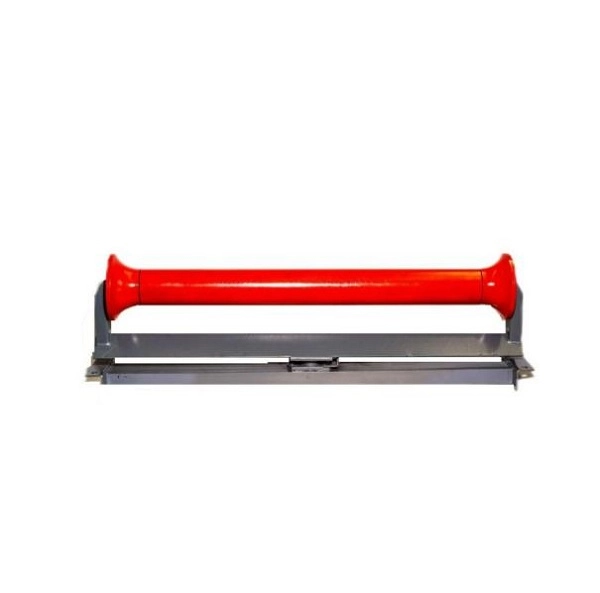

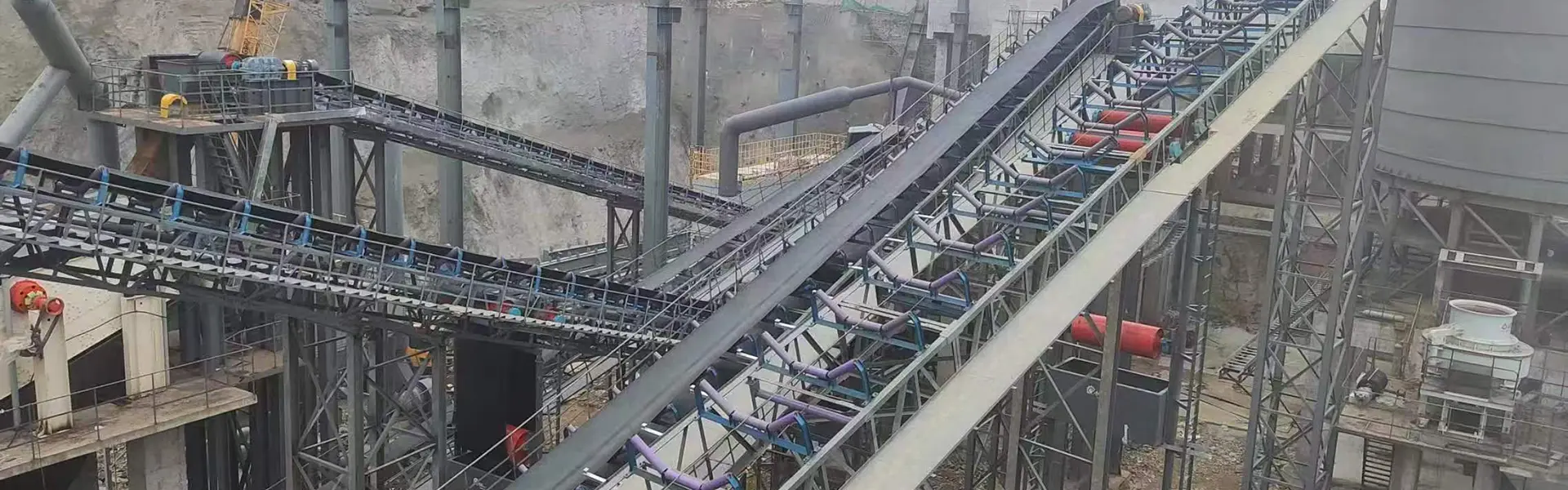

Rolo tensor de retorno direto de fábrica para sistemas transportadores de serviço pesado
YUFENG Rolo tensor de retorno, também conhecido como rolo de retorno ou roda intermediária do transportador traseiro, é instalado na seção de retorno inferior de uma correia transportadora para apoiar a correia transportadora vazia enquanto ela retorna para a seção de acionamento ou traseira. Suas principais funções são manter o formato da correia, reduzir a flacidez, apoiar o movimento de retorno suave e ajudar a manter o rastreamento estável da correia.
A YUFENG fornece polias planas paralelas, centralização tipo V, autolimpantes em espiral, HDPE anticorrosivas, galvanizadas e de retorno de disco de borracha para mineração, cimento, portos, fábricas de produtos químicos, usinas de energia e outras aplicações de transporte de materiais a granel. Diferentes materiais de carcaça, tratamentos de superfície, estruturas de vedação e configurações de rolamentos podem ser selecionados de acordo com a largura da correia, propriedades do material e ambiente de trabalho.
Os diâmetros externos padrão incluem 76, 89, 108, 114, 133, 168, 194 e 219 mm, com comprimento do rolo e espessura da parede disponíveis de acordo com os desenhos da estrutura do transportador. Os rolos são projetados para compatibilidade com estruturas transportadoras comuns DTII, TD75 e CEMA.

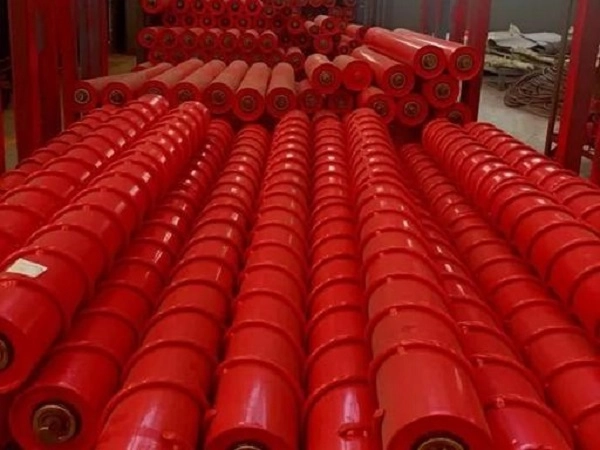

Tipos para diferentes condições de transportador
Rolo tensor de retorno paralelo plano
A polia plana de retorno paralelo utiliza um único rolo cilíndrico reto para apoiar a correia descarregada. Sua estrutura simples é adequada para linhas de transporte convencionais que transportam materiais secos e relativamente não pegajosos, onde é necessário um suporte básico de correia de retorno.
Rolo tensor de retorno de centralização tipo V
A polia de retorno tipo V usa dois rolos dispostos em uma configuração em V para fornecer orientação adicional de centralização da correia. É adequado para linhas de transporte de longa distância onde pode ocorrer desvio da correia durante a operação de retorno contínuo.

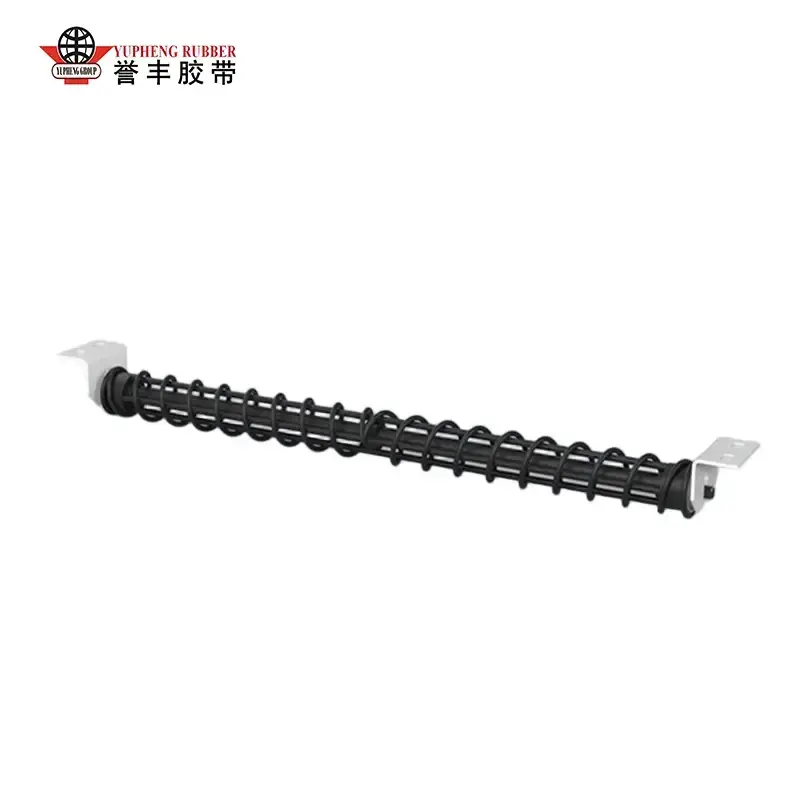

Rolo tensor de retorno autolimpante em espiral
A polia de retorno em espiral utiliza um perfil de superfície helicoidal para ajudar a remover argila, areia úmida e outros materiais pegajosos da parte traseira da correia transportadora. É adequado para minas úmidas, pedreiras de argila e sistemas de transporte que manuseiam materiais com alta adesão de material morto.
Rolo tensor de retorno de plástico HDPE
A polia de retorno HDPE utiliza um invólucro não metálico com resistência à ferrugem, umidade e meios químicos selecionados. Seu menor ruído operacional e construção resistente à corrosão o tornam adequado para portos costeiros, fábricas de produtos químicos e ambientes industriais úmidos.
| Tipo de rolo | Característica Central | Condição de Trabalho Aplicável |
|---|---|---|
| Polia plana de retorno paralelo | Estrutura simples e suporte básico de cinto | Materiais secos a granel e seções de retorno convencionais |
| Polia de retorno tipo V | Capacidade aprimorada de centralização da correia | Linhas de transporte de longa distância sujeitas a desvios da correia |
| Polia de retorno autolimpante em espiral | Remove material pegajoso da superfície da correia | Transporte de minas úmidas, argila e materiais pegajosos |
| Tensora de retorno de plástico HDPE | Livre de ferrugem, resistente à corrosão e baixo ruído | Ambientes costeiros, úmidos e químicos |
Configurações para diferentes aplicações de transportadores
Rolo de retorno paralelo plano
A configuração paralela plana é a solução padrão de suporte de retorno para a seção inferior vazia da esteira. É adequado para carvão, calcário, areia e outros materiais a granel relativamente secos, onde a correia de retorno possui requisitos normais de alinhamento.
Rolo de retorno de centralização tipo V
A configuração tipo V fornece orientação lateral adicional à medida que a correia se move ao longo da seção de retorno. Ele pode ajudar a limitar o movimento esquerdo-direito da correia em sistemas transportadores longos e reduzir a dependência de componentes corretivos adicionais quando o projeto do transportador permitir.
Rolo de retorno autolimpante em espiral
A estrutura em espiral foi projetada para correias de retorno que transportam resíduos de materiais pegajosos. O perfil helicoidal ajuda a remover argila, lama e areia úmida acumuladas na superfície da esteira para reduzir o acúmulo de material ao redor do rolo.
Rolo de retorno galvanizado a quente
A galvanização por imersão a quente fornece proteção adicional contra corrosão à superfície do rolo de aço. Esta configuração é adequada para pátios externos, linhas de transporte ao ar livre e outros ambientes úmidos onde o aço convencional não tratado pode corroer mais rapidamente.
Rolo de retorno anticorrosivo HDPE
O invólucro de HDPE elimina a ferrugem convencional da superfície do aço e oferece resistência à umidade, névoa salina e meios químicos selecionados. É adequado para terminais marítimos, oficinas químicas e outros ambientes corrosivos.

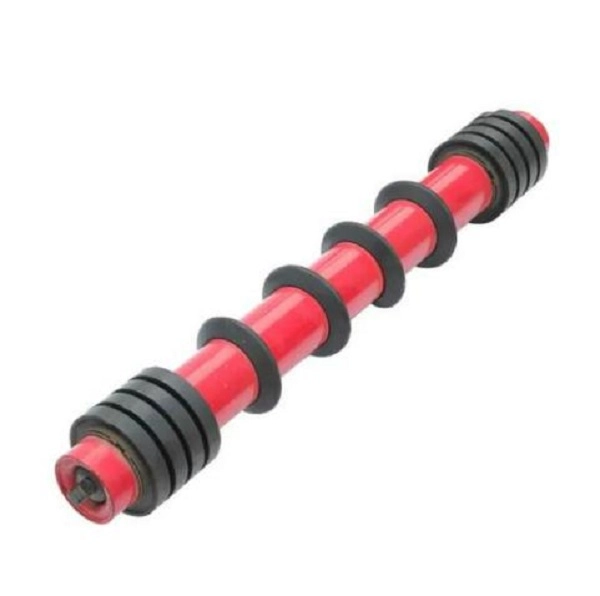

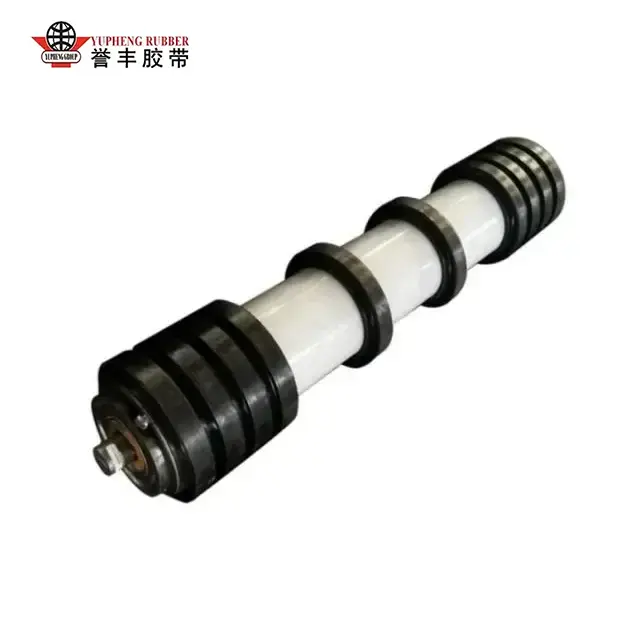

Rolo de retorno de disco de borracha
Discos de borracha são dispostos ao longo do eixo do rolo para proporcionar contato flexível com a correia de retorno. A estrutura pode absorver parte da vibração da correia e reduzir o desgaste direto entre a correia de retorno e a superfície rígida do rolo de aço.
Especificações
Diâmetro do rolo
YUFENG fornece diâmetros externos padrão de 76, 89, 108, 114, 133, 168, 194 e 219 mm. A seleção do diâmetro deve considerar a velocidade da correia, a largura da correia, a carga de retorno, o comprimento do transportador e os requisitos de projeto da estrutura do transportador.
Correspondência de largura da correia
A linha de roletes de retorno foi projetada para larguras de correia transportadora de aproximadamente 500–2400 mm. O comprimento do rolo e as dimensões do eixo podem ser personalizados de acordo com as dimensões reais da estrutura e do suporte.
Compatibilidade da estrutura do transportador
Os produtos YUFENG Return Idler Roller podem ser configurados para estruturas de transportadores do tipo DTII, TD75 e CEMA. Os compradores devem fornecer as dimensões dos rolos existentes ou os desenhos da estrutura ao substituir os rolos em um sistema de transporte existente.
Compatibilidade de cinto
Os rolos podem ser combinados com sistemas de correia transportadora de tecido, correia transportadora de cabo de aço, correia transportadora de parede lateral e correia transportadora de tubo de acordo com a largura da correia, estrutura de retorno e layout do transportador.
Opções de materiais e vedação
Material da carcaça do rolo
Os materiais de revestimento disponíveis incluem aço carbono Q235, HDPE e aço inoxidável 304. O aço carbono é adequado para transporte geral de serviços pesados, o HDPE para ambientes sensíveis à corrosão e o aço inoxidável 304 para aplicações que exigem maior resistência à corrosão.
Tratamento de superfície
As opções de tratamento de superfície incluem revestimento eletrostático por pulverização, galvanização por imersão a quente e revestimento de disco de borracha. O tratamento selecionado pode ser adaptado aos requisitos de umidade externa, meios corrosivos, impacto e contato com a correia.
Estrutura de vedação
Sistemas de vedação de labirinto de nylon composto duplo e triplo podem ser usados para ajudar a limitar a entrada de poeira e água na cavidade do rolamento. As vedações de contato de borracha podem fornecer uma barreira adicional ao redor do conjunto do rolamento.
Configuração de rolamento
Rolamentos domésticos de alta precisão ou rolamentos importados com folga SKF/FAG C3 podem ser selecionados de acordo com os requisitos operacionais, condições de funcionamento contínuo e especificações do cliente.
Condições Especiais de Trabalho
Configurações especiais, como rolos de retorno retardadores de chama e antiestáticos para mineração subterrânea de carvão ou rolos resistentes a baixas temperaturas para minas a céu aberto em regiões frias, podem ser consideradas de acordo com a aplicação real.
Suportes de suporte
A YUFENG pode fornecer suportes de suporte de rolo de retorno em diferentes tamanhos para que o rolo selecionado possa ser combinado com a estrutura do transportador e a estrutura de instalação.
Estrutura e Matérias-Primas
Concha de rolo
Os rolos de retorno de aço padrão usam tubo de aço ERW de alta frequência Q235, enquanto as versões HDPE usam material HDPE virgem. A espessura da parede do casco pode ser ajustada de acordo com o comprimento do rolo, carga e resistência estrutural necessária.
Eixo do rolo
O aço redondo sólido trefilado a frio 45# é usado para o eixo em configurações padrão, proporcionando resistência à flexão e deformação durante a operação contínua.
Consequência
Rolamentos rígidos de esferas com folga C3 são usados no conjunto rotativo. A seleção do rolamento afeta a resistência à rotação, o aumento da temperatura e a vida útil durante a operação contínua do transportador.
Componentes de vedação
A estrutura de vedação pode incluir anéis de labirinto de náilon de alta resistência e anéis de vedação de borracha nitrílica resistentes às intempéries para reduzir a entrada de poeira e água na cavidade do rolamento.
Inspeção de Matéria Prima
Tubos de aço, eixos e rolamentos são amostrados e verificados antes de entrarem no processo de montagem. Os materiais que não atendem aos requisitos de inspeção de fábrica são rejeitados antes da produção.
Indicadores de desempenho
| Item de desempenho | Requisito Padrão | Padrão de teste |
|---|---|---|
| Coeficiente de resistência à rotação | ≤0,008 | ISO 15365 |
| Grau de proteção contra poeira e água | IP65 | Padrão de teste IP |
| Vida útil de carga nominal | ≥30.000 horas de trabalho | Teste de envelhecimento acelerado de fábrica |
| Concentricidade da carcaça do rolo | ≤0,5mm | Teste do comparador |
| Tendo tempo anti-envelhecimento | ≥500 h de teste de envelhecimento em alta temperatura | Teste de laboratório interno |
| Capacidade de carga estática axial | 1,5 vezes a carga nominal sem deformação | Teste de pressão estática |
O desempenho real do rolo depende do diâmetro, espessura da parede do casco, tipo de rolamento, estrutura de vedação, velocidade do transportador, tensão da correia, condições ambientais e práticas de manutenção.
Padrões e documentação de qualidade
Padrões da Indústria de Transportadores
Os produtos YUFENG Return Idler Roller são fabricados com referência aos requisitos CEMA, GB/T10595 e ISO15365 para equipamentos transportadores e desempenho de rolos.
Requisitos de segurança
Os rolos de retorno destinados a aplicações de mineração subterrânea podem ser configurados de acordo com os requisitos de segurança aplicáveis em minas de carvão. A documentação de segurança exata depende do produto selecionado e da aplicação pretendida.
Documentação de exportação
A documentação disponível pode incluir certificação de gerenciamento de qualidade ISO9001, documentação de exportação CE, relatórios de inspeção de matérias-primas da SGS, documentação de testes de segurança de minas de carvão e relatórios de testes de resistência à rotação de fábrica e vida útil de acordo com o produto e o mercado de destino.
Instalação e substituição
Novo conjunto de estrutura transportadora
O suporte do rolo de retorno é fixado à estrutura do transportador de acordo com o espaçamento projetado. Ambas as extremidades do eixo do rolo estão alinhadas com os furos de montagem do suporte e fixadas com os pinos ou parafusos especificados. O rolo deve girar livremente sem resistência anormal antes do comissionamento do transportador.
Substituição do rolo de retorno desgastado
O transportador deve ser parado e a fonte de alimentação isolada antes da substituição. Após a remoção dos componentes de travamento do eixo, o rolo de retorno danificado pode ser removido e substituído por uma nova unidade. O novo rolo deve ser verificado quanto à rotação flexível antes de reiniciar o transportador.
Disposição do rolo de retorno tipo V
Os rolos de retorno tipo V podem ser dispostos em intervalos adequados em linhas de transporte de longa distância, onde o rastreamento da correia requer suporte adicional. O espaçamento real deve ser determinado de acordo com a estrutura do transportador, comportamento da correia e condições operacionais.
Instalação do rolo espiral
Rolos de retorno autolimpantes em espiral devem ser usados em transportadores que transportam materiais úmidos ou pegajosos, onde o material morto da correia pode se acumular no lado de retorno. A instalação deve garantir que a superfície espiral corresponda à direção de funcionamento da correia e à estrutura do transportador.

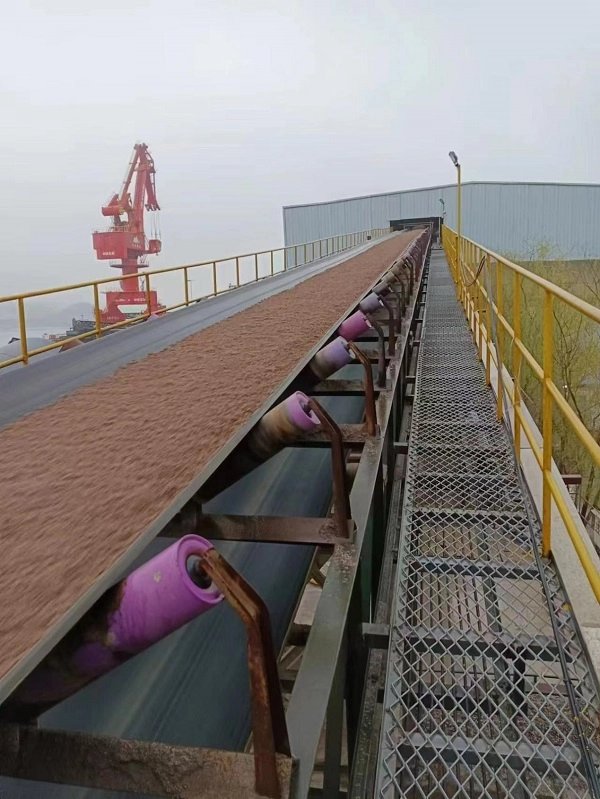

Condições de Aplicação
Transporte de material a granel seco
Os rolos de retorno planos paralelos são adequados para transportadores convencionais que transportam materiais relativamente secos, como carvão, calcário, areia e agregados.
Linhas transportadoras de longa distância
Os rolos de retorno centralizados do tipo V podem ser selecionados onde linhas transportadoras longas exigem melhor rastreamento da correia durante o curso de retorno.
Materiais úmidos e pegajosos
Os rolos de retorno autolimpantes em espiral são adequados para minas úmidas, pedreiras de argila e outras aplicações onde material pegajoso adere à superfície posterior da correia transportadora.
Ambientes Costeiros e Químicos
Rolos de retorno HDPE ou galvanizados podem ser selecionados para áreas expostas a névoa salina, umidade ou meios corrosivos selecionados, dependendo das condições de operação.
Correias transportadoras de tecido sensível
Os rolos de retorno com disco de borracha podem ser considerados quando for necessária flexibilidade adicional entre o rolo e a correia de retorno para reduzir a vibração e o desgaste por contato.
Produtos de sistema transportador correspondentes
Série de correias transportadoras
A YUFENG pode fornecer correia transportadora de tecido, correia transportadora de cabo de aço, correia transportadora de parede lateral, correia transportadora de tubo, correia transportadora estampada e correia transportadora superior áspera para sistemas completos de transporte de materiais a granel.
Outros rolos transportadores
Os produtos de suporte incluem rodas-guia de transporte de calha, rodas-guia de impacto, rodas-guia autocompensadoras e seus suportes e suportes correspondentes.
Acessórios de borracha
Folhas de borracha resistentes ao desgaste, rodapés de borracha do transportador, adesivos para reparo de vulcanização e kits de remendo podem ser fornecidos para instalação, manutenção e reparo em campo do transportador.
Série de dutos HDPE
Tubo de água HDPE e tubo de dragagem HDPE podem ser fornecidos para aplicações auxiliares de transporte de água e lama em projetos industriais e de mineração.
Processamento personalizado
O diâmetro do rolo, a espessura da parede, as dimensões do eixo, a estrutura de vedação e outros parâmetros podem ser ajustados de acordo com os desenhos de trabalho do cliente e os requisitos do transportador.
Embalagem e armazenamento
Rolos de retorno de pequeno diâmetro
Os rolos de retorno de 76, 89 e 108 mm podem ser empacotados com fio de aço, equipados com tampas protetoras em ambas as extremidades do eixo e embalados em caixas de madeira maciça para transporte internacional.
Rolos de retorno grandes e pesados
Os rolos de 168, 194 e 219 mm podem ser dispostos em paletes de madeira, envoltos em filme plástico protetor e fixados para transporte em contêineres para reduzir arranhões e corrosão na superfície.
Rolos de retorno de plástico HDPE
Os rolos HDPE podem ser separados com espuma ou outros materiais de amortecimento para reduzir colisões superficiais e danos durante a carga, descarga e transporte.
Requisitos de armazenamento
Os rolos de retorno devem ser armazenados horizontalmente em paletes com altura de empilhamento recomendada não superior a 1,2 m. Quando armazenado ao ar livre, deve-se utilizar lona impermeável e evitar a exposição prolongada à água da chuva.
Como selecionar o rolo intermediário de retorno correto
Largura da correia transportadora
Forneça a largura da correia transportadora e as dimensões da estrutura existente para que o comprimento apropriado do rolo, a configuração do eixo e o tamanho do suporte possam ser confirmados.
Tipo de rolo de retorno
Rolos de retorno planos, tipo V, espirais, HDPE e discos de borracha devem ser selecionados de acordo com os requisitos de rastreamento da correia, aderência do material, condições de umidade e corrosão.
Ambiente de Trabalho
Fornecer informações sobre ambientes de trabalho em minas, portos, produtos químicos ou outros, incluindo umidade, névoa salina, exposição a produtos químicos e condições de temperatura. Isso ajuda a determinar o material de casca e o tratamento de superfície apropriados.
Adesão de materiais
Quando argila úmida, lama ou material pegajoso tende a permanecer no lado de retorno da correia, um rolo de retorno autolimpante em espiral pode ser considerado para reduzir o acúmulo de material.
Requisito de rastreamento de cinto
Para linhas transportadoras de longa distância com tendência ao desvio da correia, os rolos de retorno centralizados tipo V podem ser avaliados como parte do arranjo de alinhamento do lado de retorno.
Solicite uma cotação de retorno do rolo tensor
Parâmetros Técnicos Necessários
Para uma cotação precisa, forneça a largura correspondente da correia transportadora, o diâmetro externo do rolo, o tipo de polia de retorno, como plana, tipo V, espiral ou HDPE, ambiente de trabalho, características do material, quantidade total do pedido e porta de entrega alvo.
Os engenheiros técnicos da YUFENG podem avaliar o diâmetro apropriado do rolo, material da carcaça, configuração do rolamento, estrutura de vedação e suporte de suporte de acordo com o sistema transportador real.
Informações de contato globais da YUFENG
jayce@yuphengbelt.com
WhatsApp / WeChat / Celular
+86 15318787602
Endereço de fábrica
Xiagou Villege, ETDZ, Qingdao, Shandong, China
- View as

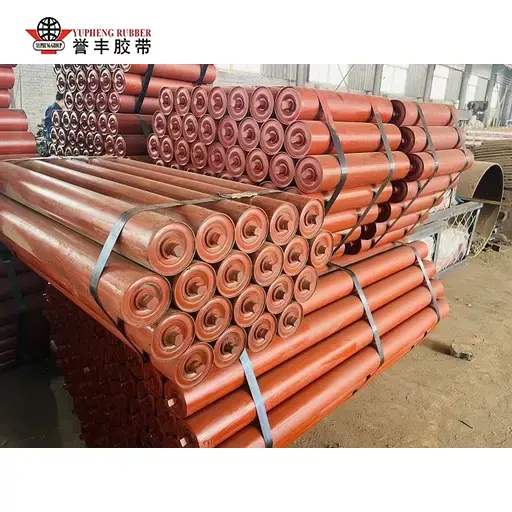

Rolo tensor de retorno plano
Apoiando o lado de retorno dos transportadores de correia, o rolo tensor de retorno plano YUFENG fornece orientação suave da correia e operação confiável de baixa resistência para sistemas de mineração, cimento, grãos e manuseio de materiais a granel. Com controle de qualidade de todo o processo, desde o processamento de tubos de aço até o balanceamento dinâmico, ele ajuda a reduzir o desgaste irregular da correia e a manter o desempenho estável do transportador em aplicações leves, médias e pesadas.
Rolo tensor de retorno em espiral
O desempenho de autolimpeza torna o rolo tensor de retorno em espiral YUFENG ideal para transportadores que manuseiam materiais úmidos, pegajosos e propensos a acúmulos. Sua estrutura em espiral ajuda a remover material aderente da superfície de retorno da correia, reduzindo o desvio da correia, o tempo de inatividade de limpeza e as necessidades de manutenção. Testado em campo em aplicações de carvão, cimento, portos e energia térmica, ele fornece suporte estável a longo prazo para sistemas de transporte pesados.
Rolo tensor de retorno de disco de borracha
Projetado para ambientes de transporte pegajosos e propensos a resíduos, o rolo intermediário de retorno com disco de borracha YUFENG usa uma estrutura de disco de borracha elástica espaçada para melhorar a limpeza e proteção da correia nas seções de retorno. Seu design de vedação fornece desempenho confiável à prova de poeira, à prova d’água e anticorrosão de -42°C a +68°C, ajudando a reduzir o acúmulo de material, o desvio da correia e a frequência de manutenção nas indústrias de mineração, portos, cimento e energia.

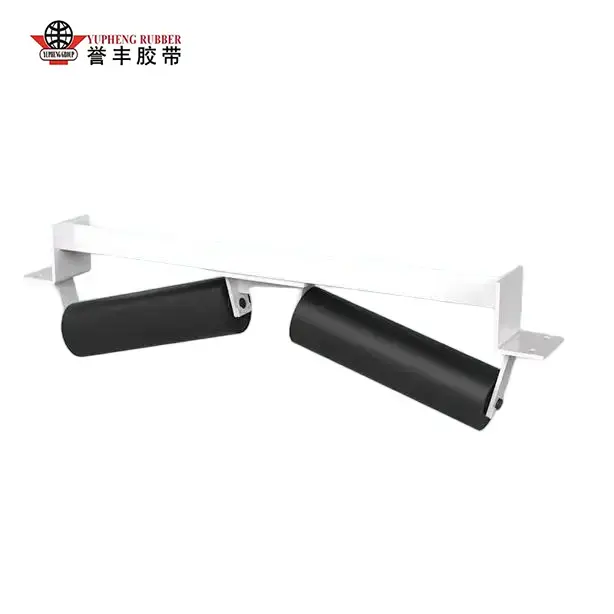

Rolo tensor de retorno V
