Rolo tensor de retorno V

A centralização automática da correia é a principal vantagem do rolo intermediário de retorno YUFENG V. Seu conjunto de rolos simétricos em forma de V gera forças de correção laterais à medida que a esteira funciona, ajudando a guiar as esteiras desalinhadas de volta ao centro sem equipamento de correção adicional. Projetado para seções de retorno de serviço médio e pesado, ajuda a reduzir o desgaste das bordas, o vazamento de material e o desalinhamento causado por carregamento irregular ou acúmulo de resíduos.

Material e produção artesanal

Estrutura de suporte de retorno em forma de V

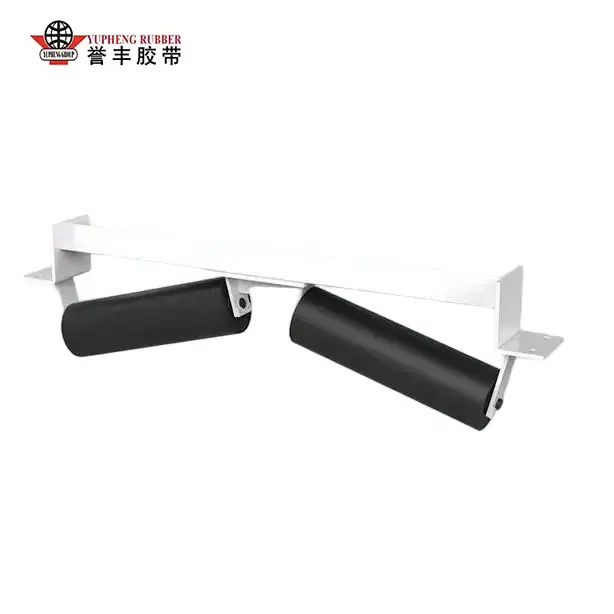

O rolo tensor de retorno YUFENG V foi projetado especificamente para o lado de retorno de sistemas transportadores de correia. Seus dois rolos inclinados formam uma superfície de suporte estável em forma de V que ajuda a guiar a esteira vazia em direção ao centro, mantendo contato contínuo em toda a largura da esteira.

O corpo do rolo usa tubo de aço carbono sem costura Q235 com tratamento de superfície galvanizado por imersão a quente. Os rolamentos de blindagem ZZ com folga C3 são pré-preenchidos com graxa de lítio antiferrugem, enquanto a vedação de labirinto de náilon de canal duplo e os anéis externos de borracha contra poeira fornecem proteção adicional contra poeira, lama e umidade.

Conjunto de precisão para funcionamento estável da correia

A estrutura em forma de V é fabricada através de formação integrada de placas de aço e soldagem robótica. O alinhamento CNC após a montagem controla o desvio geral dentro de 0,3 mm, ajudando a manter a rotação consistente do rolo e reduzindo a vibração durante a operação contínua do transportador.

Cada conjunto acabado é inspecionado quanto ao alinhamento dos rolos, resistência rotacional, desempenho de carga e integridade da vedação antes do envio para garantir instalação e operação confiáveis.

Suporte de correia em forma de V e vantagens operacionais

Posicionamento aprimorado da correia de retorno

Ao contrário dos roletes de retorno reto simples convencionais, o arranjo de rolos inclinados fornece uma geometria de suporte definida para a correia de retorno. Isto ajuda a estabilizar a posição da correia quando ocorre um pequeno movimento lateral durante o transporte contínuo.

Contato de borda reduzido

O suporte em forma de V distribui a carga da correia por múltiplas superfícies de rolos, em vez de concentrar o contato em um rolo plano. Isto pode reduzir o contato prolongado com as bordas e o desgaste irregular causado pelo posicionamento instável da correia.

Adequado para diferentes layouts de transportadores

O rolo tensor YUFENG pode ser configurado para diferentes larguras de correia transportadora, diâmetros de rolo e ambientes operacionais. Versões de aço galvanizado são adequadas para uso industrial geral, enquanto configurações personalizadas resistentes à corrosão podem ser fornecidas para aplicações costeiras, de mineração e úmidas.

Configuração do produto e opções de engenharia

Configuração de rolo padrão

O conjunto padrão consiste em dois rolos de retorno inclinados e uma estrutura de suporte em forma de V. O diâmetro do rolo, a largura da correia e as dimensões da estrutura podem ser adaptados à estrutura existente do transportador.

Material Opcional e Tratamento de Superfície

O aço carbono Q235 é usado para aplicações padrão. Dependendo das condições operacionais, a YUFENG pode fornecer superfícies galvanizadas, rolos revestidos de borracha e outras configurações personalizadas para aplicações que exigem proteção adicional contra corrosão ou proteção contra contato com a correia.

Engenharia Específica de Aplicação

Para novos projetos de transportadores e programas de substituição, a YUFENG pode revisar a largura da correia, a estrutura do lado de retorno, a velocidade do transportador, as dimensões de instalação e o ambiente de trabalho antes de recomendar a configuração apropriada do rolo intermediário de retorno em V.

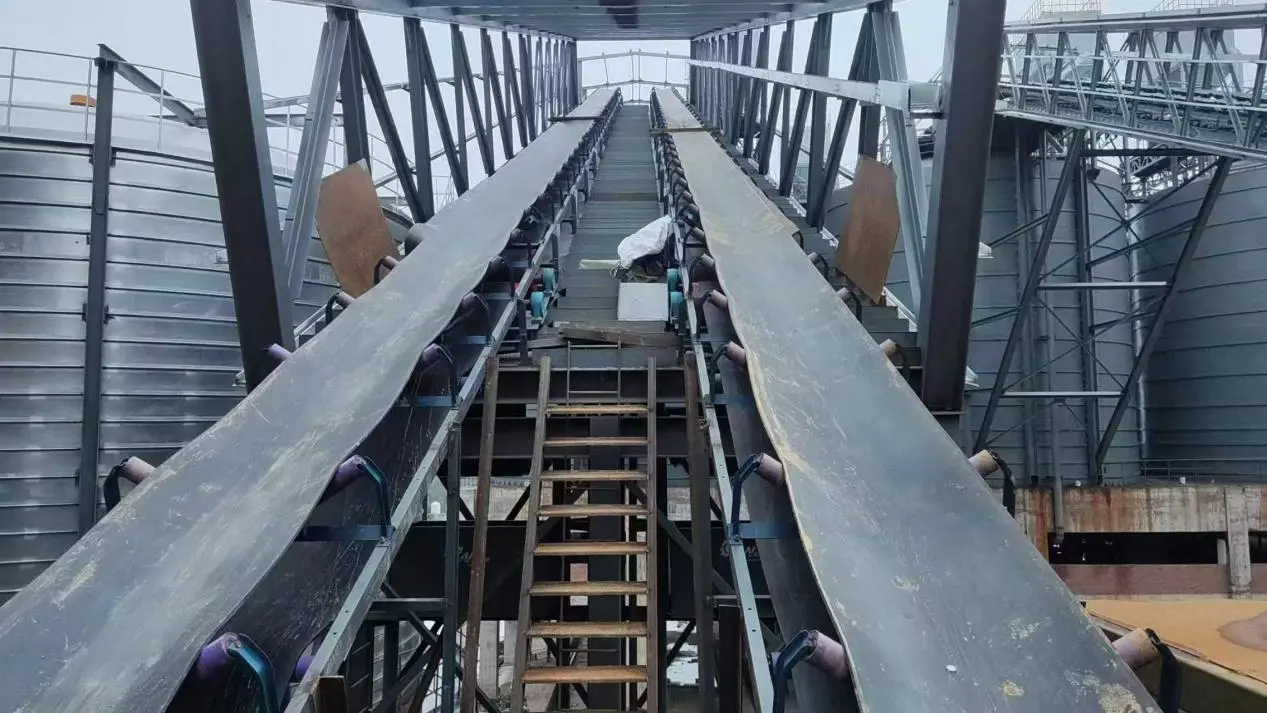

Experiência Real em Aplicações Industriais

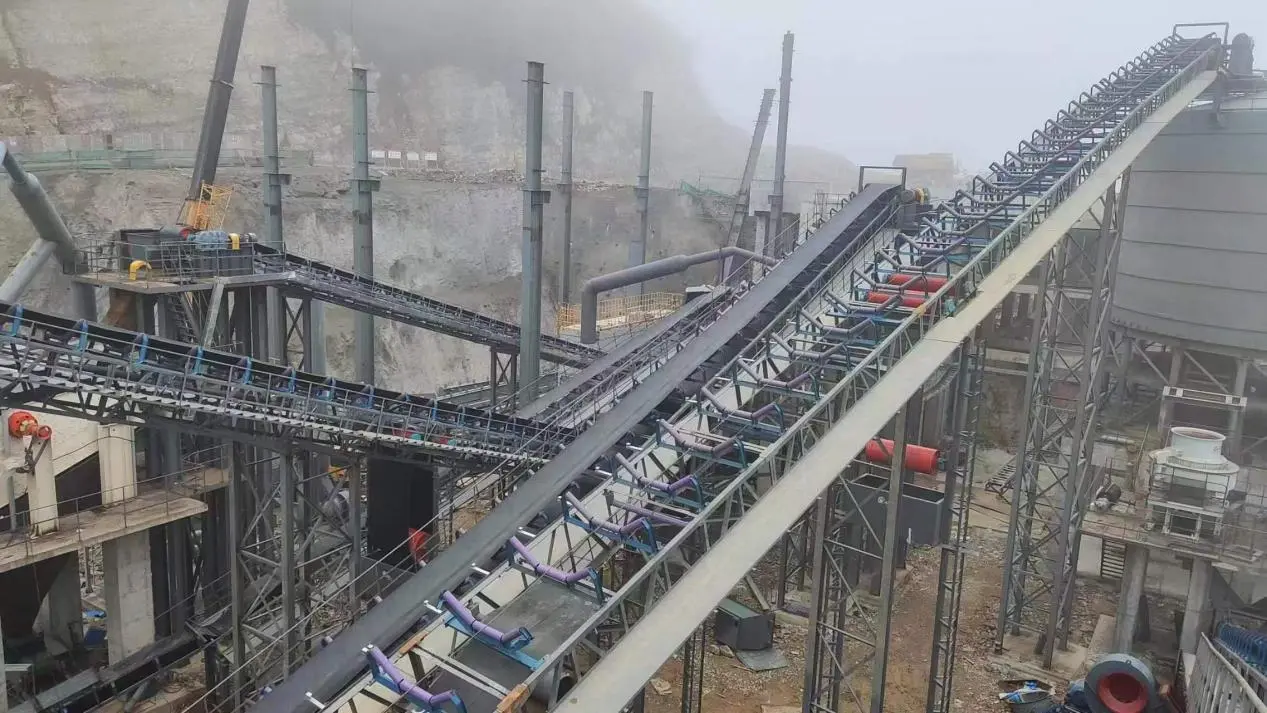

Seção de retorno do transportador de carvão a céu aberto

O rolo intermediário de retorno YUFENG V foi aplicado para retornar seções do transportador que transportam carvão, ganga e materiais agregados. O suporte em forma de V ajuda a manter a posição da correia durante o transporte de longa distância e reduz a necessidade de correção manual frequente da correia.

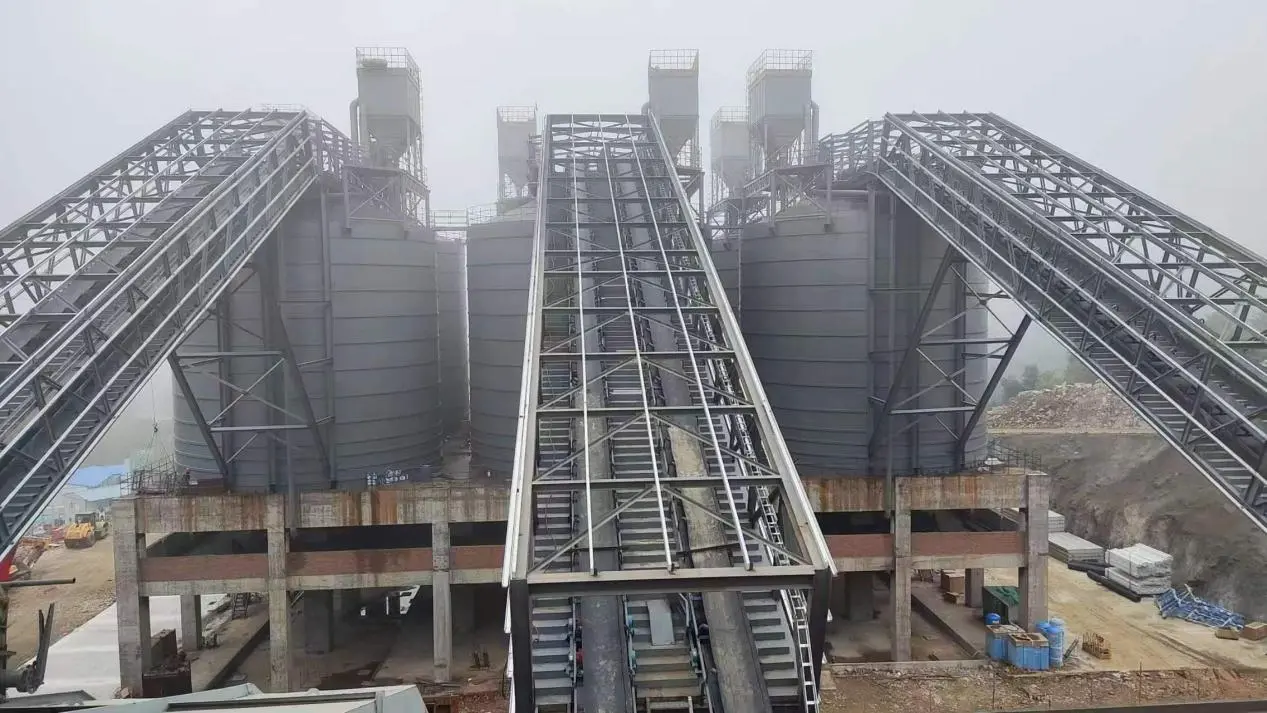

Sistemas de Transporte de Cimento e Agregados

Nas fábricas de cimento e agregados, as correias de retorno estão expostas a poeira, vibração e ciclos operacionais contínuos. O corpo do rolo galvanizado e a proteção do rolamento de vários estágios fornecem uma solução prática para essas condições, ao mesmo tempo que mantêm gerenciáveis ​​os requisitos de manutenção de rotina.

Transportadores costeiros de materiais a granel

Para transportadores externos expostos à umidade e névoa salina, a YUFENG fornece configurações galvanizadas e personalizadas resistentes à corrosão. A estrutura de vedação reforçada ajuda a proteger os rolamentos internos e permite intervalos operacionais mais longos entre as inspeções de manutenção.

Controle de qualidade de fábrica e fornecimento personalizado

Processo de Fabricação Controlado

A YUFENG gerencia o processamento de tubos, formação de estruturas, soldagem, montagem de rolos e inspeção final dentro de seu sistema de produção. As principais dimensões e o desempenho de funcionamento são verificados antes dos produtos serem liberados para envio.

Correspondência de transportador personalizada

Os clientes podem fornecer largura da correia transportadora, diâmetro do rolo, dimensões de instalação e condições operacionais. Os engenheiros da YUFENG podem então preparar especificações correspondentes ou desenhos CAD para projetos de substituição e novos transportadores.

Suporte direto da fábrica

A YUFENG fornece avaliação de amostras, confirmação de especificações técnicas, produção personalizada e fornecimento direto da fábrica para distribuidores, fabricantes de transportadores, empreiteiros de engenharia e usuários finais industriais.

Tabela completa de parâmetros de especificação do produto

YUFENG oferece suporte à produção em massa em tamanho real e ao processamento personalizado não padronizado de rolos, cobrindo vários diâmetros de rolos, larguras de montagem e ângulos de inclinação em V para atender a diferentes larguras de correia transportadora e requisitos de carga:

Por que escolher os produtos da fábrica YUFENG

Fabricação de fábrica e controle de qualidade

YUFENG controla todo o processo de produção, desde a preparação do tubo do rolo e formação da estrutura até a soldagem, instalação de rolamentos, balanceamento e inspeção final. Cada conjunto do rolo tensor de retorno em V é verificado quanto à precisão dimensional, qualidade da soldagem, suavidade rotacional e condição geral da montagem antes do envio. Esse processo de fabricação integrado nos permite manter a qualidade consistente do produto tanto em pedidos padrão quanto em projetos de transportadores personalizados.

Personalização de engenharia para diferentes sistemas de transporte

Apoiamos diâmetros de rolos personalizados, comprimentos efetivos, ângulos em forma de V, dimensões da estrutura e configurações de materiais de acordo com a largura da correia transportadora, carga operacional e requisitos de instalação. Para ambientes exigentes, as configurações opcionais incluem aço galvanizado por imersão a quente, componentes de aço inoxidável, estruturas reforçadas e conjuntos de rolamentos para altas temperaturas. Os clientes podem fornecer desenhos do transportador ou parâmetros operacionais, e nossa equipe de engenharia pode recomendar uma configuração adequada do rolete intermediário.

Fornecimento e suporte técnico de longo prazo

Com instalações dedicadas de produção e testes, a YUFENG oferece suporte tanto a pedidos de substituição regulares quanto a projetos de sistemas de transporte em grande escala. Fornecemos desenhos técnicos, confirmação de especificações, arranjos de amostras e coordenação de produção antes do envio, seguidos de instalação remota e orientação de manutenção quando necessário.

Essa estrutura de serviço ajuda os empreiteiros de transportadores, integradores de sistemas e equipes de compras industriais a simplificar o fornecimento e manter especificações consistentes em diversas linhas de transportadores.

Perguntas frequentes

Q1: Qual é a principal diferença entre um rolete intermediário e um rolete de retorno reto?

A1:Uma polia de retorno reto fornece suporte passivo plano, enquanto uma polia de retorno em V usa rolos inclinados para criar uma superfície de rolamento guiada para a correia de retorno. Essa configuração ajuda a manter o posicionamento da correia e a reduzir o desgaste unilateral das bordas, tornando-a mais adequada para sistemas transportadores onde o deslocamento da correia é uma preocupação recorrente.

Q2: O rolo tensor de retorno em V pode ser personalizado para diferentes sistemas de transporte?

A2:Sim. YUFENG pode personalizar o diâmetro do rolo, comprimento efetivo, largura de montagem, ângulo V, espessura da estrutura e material de acordo com o projeto do transportador. Configurações especiais, como componentes de aço inoxidável, estruturas reforçadas e conjuntos de rolamentos para altas temperaturas, também estão disponíveis para aplicações exigentes.

Q3: Que manutenção é necessária para os rolos intermediários?

A3:A manutenção de rotina envolve principalmente a verificação da rotação do rolo, da condição da estrutura e da soldagem, da integridade da superfície galvanizada e do alinhamento do transportador. Manter a correia devidamente tensionada e a estrutura do transportador corretamente alinhada também ajuda a evitar carga lateral excessiva e prolonga a vida útil da roda intermediária.

Q4: Que informações devem ser fornecidas ao solicitar um orçamento?

A4:Os compradores devem fornecer a largura da correia transportadora, o diâmetro do rolo, a velocidade da correia, o material transportado, o ambiente operacional e o ângulo V necessário, se disponível. Desenhos do transportador ou dimensões da polia existente também podem ser fornecidos para que a YUFENG possa recomendar a configuração apropriada e preparar um orçamento de fábrica.

Q5: A YUFENG pode fornecer amostras antes da produção em massa?

A5:Sim. Pedidos de amostra podem ser organizados para verificação de especificações e testes de instalação antes da produção em grande volume. A YUFENG também pode fornecer desenhos técnicos e parâmetros de produtos para ajudar os clientes a confirmar a compatibilidade com seu sistema de transporte existente.

Entre em contato com YUFENG

Se você precisar de um rolete tensor de retorno em V para um sistema transportador com oscilação frequente da correia, desgaste irregular das bordas ou condições operacionais exigentes no lado de retorno, entre em contato com a YUFENG para obter especificações do produto, desenhos personalizados, suporte de amostra e preços direto da fábrica.
