Rolo tensor de calha de comprimento igual

A distribuição de carga equilibrada é a principal vantagem do rolo tensor de calha de comprimento igual YUFENG. Disponível em diâmetros de 89 a 159 mm para larguras de correia de 400 a 2.400 mm, seus três rolos de comprimento igual fornecem suporte simétrico à correia e ajudam a reduzir o desgaste irregular das bordas e o derramamento de material. Cada unidade passa por testes de rotação, impacto, corrosão e vedação, com desenhos CAD e testes de amostra disponíveis.

Definição do produto e processo completo de fabricação YUFENG

1. Estrutura intermediária de calha de comprimento igual

A polia de canal de comprimento igual YUFENG consiste em três rolos com o mesmo comprimento e diâmetro montados em um suporte de estampagem integrado. Um rolo central horizontal e dois rolos laterais inclinados simétricos formam um perfil de transporte côncavo equilibrado para transporte estável de materiais a granel.

Em comparação com roletes de canal de comprimento desigual que usam rolos laterais mais curtos, o design de comprimento igual fornece suporte mais consistente em toda a correia transportadora. Isso ajuda a distribuir a carga de maneira mais uniforme e reduz a tensão localizada, o desgaste irregular da correia e o possível desvio da correia causado por dimensões inconsistentes dos rolos.

2. Construção Reforçada para Operação Pesada

YUFENG usa tubos de aço de parede espessa sem costura Q235, eixos integrais de aço carbono sólido, suportes estampados a frio reforçados e vedações duplas compostas de labirinto multicamadas. Corte CNC, soldagem com proteção de gás e revestimento antiferrugem eletrostático de alta temperatura são aplicados para melhorar a precisão dimensional, resistência estrutural e resistência à corrosão.

Enquanto algumas rodas-guia de baixo custo usam tubos de parede fina de 2,0–2,5 mm que podem deformar sob cargas pesadas prolongadas, as rodas-guia de canal de comprimento igual YUFENG usam tubos de aço sem costura de 3,5 mm de espessura. Os rolamentos das séries 6204, 6205 e 6306 com vedação dupla de alta precisão estão disponíveis de acordo com os requisitos de carga.

3. Rotação de precisão e desempenho de corrida estável

O desvio radial de cada rolo é controlado dentro de 0,5 mm, enquanto a resistência à rotação estática é mantida em aproximadamente 1,5–2,5 N. Esses controles de fabricação ajudam a obter rotação suave, baixo atrito e ruído operacional reduzido durante o transporte contínuo.

A estrutura reforçada é adequada para ambientes exigentes que envolvem alta concentração de poeira, alta umidade, respingos de lama mineral e exposição moderada a ácidos ou álcalis, proporcionando suporte estável para operação de longo prazo do transportador.

4. Materiais personalizados para diferentes aplicações

Além das rodas-guia de aço padrão de comprimento igual, a YUFENG fornece configurações especializadas, incluindo rolos resistentes ao desgaste com revestimento de borracha, rolos anticorrosivos de polímero UHMWPE e opções de eixo de aço inoxidável.

Estas configurações podem ser selecionadas de acordo com a abrasividade do material, condições de corrosão, exposição à umidade e requisitos do transportador. Todas as matérias-primas recebidas passam por inspeções de composição química e resistência mecânica antes de entrarem em produção para manter uma qualidade de fabricação consistente.

Dados autênticos de testes de campo de longo prazo

1. Teste de campo de mina subterrânea de carvão de seis meses

A equipe técnica da YUFENG conduziu um teste de operação de campo ininterrupto de 6 meses do rolo tensor de calha de comprimento igual em uma mina de carvão subterrânea para avaliar seu desempenho a longo prazo sob condições de transporte exigentes. O teste abrangeu operação contínua, carga do rolamento, durabilidade da vedação, proteção da correia e controle de derramamento de material.

Ambiente de teste:Estrada subterrânea de mina de carvão com concentração de poeira de ≥1200 mg/m³, temperatura ambiente variando de -10°C a +65°C e operação de transporte contínuo 24 horas.

Carga de rolamento de grupo único:Até 2.800 kg, movimentando carvão bruto, ganga e materiais a granel de minério misto.

2. Resultados de desempenho verificados

Vida útil:As rodas-guia de teste acumularam 32.600 horas de funcionamento estável, com uma vida útil registrada 3 a 5 vezes maior do que as rodas-guia comuns de parede fina e comprimento desigual usadas para comparação.

Durabilidade da vedação:Após 30 dias consecutivos de testes de circulação de poeira e spray de água de alta pressão, todas as amostras de teste mostraram zero emperramento de rolamento e zero vazamento interno de lubrificante.

Proteção do cinto:A estrutura balanceada de rolos de comprimento igual ajuda a reduzir o atrito unilateral das bordas entre a correia transportadora e os rolos, estendendo o ciclo geral de substituição da correia em até 40% nas condições testadas.

Derramamento de material:Com um ângulo de calha padrão de 35°, o sistema de roletes de comprimento igual testado alcançou uma taxa de derramamento medida de 0,48%, em comparação com 3,2% para roletes planos paralelos e roletes de canal de comprimento desigual sob o mesmo volume de transporte.

Classificação completa do produto e parâmetros técnicos

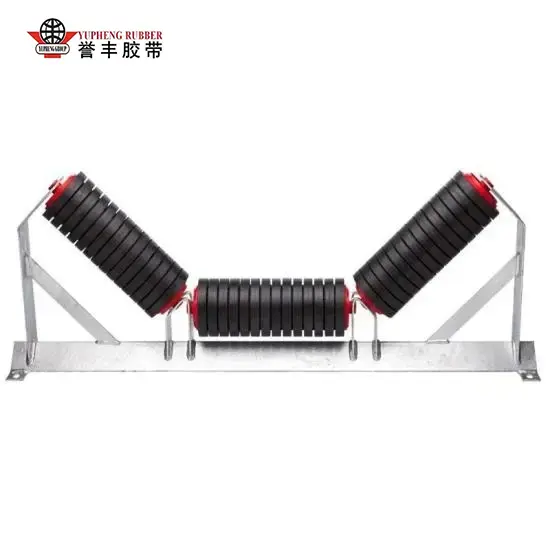

1. Polia de canal de 3 rolos de comprimento igual padrão

Uma configuração de uso geral para sistemas de transporte de mineração, cimento, grãos e outros materiais a granel. Os ângulos de calha padrão incluem 20°, 30°, 35° e 45°.

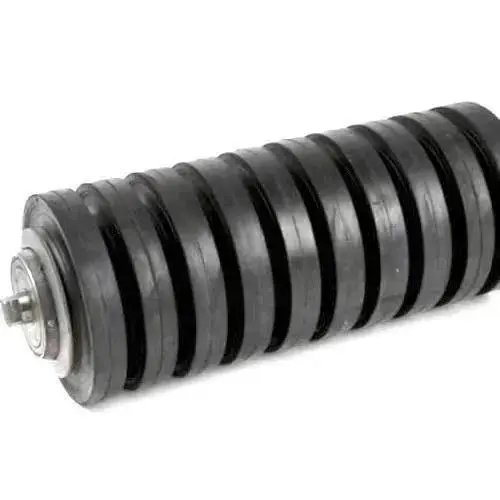

2. Amortecedor de impacto de comprimento igual através da polia intermediária

Projetados para pontos de carregamento e alimentação de material, esses rolos apresentam revestimento de borracha espesso para absorver o impacto da queda do minério e reduzir o impacto direto na correia transportadora e na estrutura do rolo.

3. Polia de canal com autoalinhamento automático de comprimento igual

Equipado com uma estrutura de suporte para correção de desvios para ajudar a guiar a correia transportadora de volta à sua posição normal de funcionamento, reduzindo a abrasão das bordas e possíveis danos à correia.

4. Polia de canal de comprimento igual anticorrosão UHMWPE

Usa um corpo de rolo de polímero UHMWPE com opções de eixo de aço inoxidável para ambientes corrosivos, como fábricas de produtos químicos, salinas e instalações de tratamento de águas residuais expostas a ácidos, álcalis ou névoa salina.

Tabela de parâmetros técnicos padrão

Casos reais de projetos de clientes globais

1. Projeto de mineração de carvão a céu aberto na Mongólia

Um sistema de transporte de carvão através de montanhas de 12 km com uma correia resistente de 1.200 mm de largura e capacidade de transporte projetada de 2.000 toneladas por hora sofreu anteriormente falhas prematuras com rodas-guia de comprimento desigual após aproximadamente 6.000 horas de operação.

A YUFENG forneceu roletes de calha de comprimento igual com vedação reforçada de 35° personalizada com paredes de tubo espessadas e vedação de labirinto aprimorada. Após 18 meses de operação contínua ao ar livre, o projeto registrou zero substituição de rolos e nenhuma falha relatada de rolos, enquanto os custos mensais de mão de obra de manutenção foram reduzidos em aproximadamente 65%.

2. Terminal de descarga de minério costeiro do Sudeste Asiático

O projeto envolveu descarga contínua de navios ao ar livre e transporte em pátios sob severa corrosão por névoa salina costeira. A YUFENG forneceu polias de calha anticorrosivas de comprimento igual UHMWPE com eixos internos de aço inoxidável.

Após dois anos de operação contínua, os rolos fornecidos não apresentaram nenhuma falha relacionada à ferrugem ou bloqueio do rolamento, fornecendo suporte confiável para o manuseio de materiais a granel costeiros a longo prazo.

3. Linha de produção doméstica de clínquer de cimento

Uma linha de produção de clínquer de cimento com capacidade diária de 5.000 toneladas exigia rolos para transporte de cinzas de forno em alta temperatura e transporte de agregados altamente abrasivos. A YUFENG forneceu roletes de canal de impacto de comprimento igual com revestimento de borracha para reduzir o impacto e o contato abrasivo entre o material transportado, os rolos e a correia transportadora.

A configuração personalizada resistente a impactos ajuda a proteger a superfície da correia transportadora, reduz o desgaste anormal e estende o ciclo operacional do sistema de transporte.

Principais vantagens competitivas versus usuários comuns de mercado de comprimento desigual

Cenários Industriais Aplicáveis

O rolo tensor de calha de comprimento igual YUFENG foi projetado para sistemas de transporte de materiais a granel que exigem distribuição de carga equilibrada, suporte de correia estável e operação confiável a longo prazo. Diferentes materiais e configurações de rolos podem ser selecionados de acordo com o ambiente de trabalho.

1. Indústria de mineração

Adequado para minas de carvão a céu aberto, minério de ferro subterrâneo, minério de ouro e sistemas de transporte de bauxita, suportando o transporte de longa distância de materiais pesados ​​a granel sob condições operacionais exigentes.

2. Usinas Térmicas

Used for coal feeding lines, limestone desulfurization material conveying, and boiler ash and slag transportation systems. The reinforced roller structure supports continuous bulk material handling.

3. Indústria de materiais de construção

Adequado para fábricas de cimento, pedreiras de areia e agregados de pedra, linhas de processamento de cascalho e outras aplicações que envolvam materiais abrasivos a granel e transporte contínuo.

4. Portos e terminais de carga a granel

Projetado para sistemas de carregamento, descarregamento e transporte de pátios de armazenamento de carvão, minério de ferro, grãos e cargas químicas. Diferentes materiais de rolos e configurações de vedação podem ser selecionados para ambientes externos e de alta umidade.

5. Produção Química e de Sal

As rodas-guia anticorrosivas de comprimento igual UHMWPE estão disponíveis para aplicações expostas a ácidos, álcalis, névoa salina e outras condições corrosivas, incluindo fábricas de produtos químicos, instalações de produção de sal e sistemas de manuseio de materiais relacionados.

6. Indústria de processamento de grãos

As opções de rolos de baixo desgaste e de qualidade alimentar são adequadas para sistemas de transporte e armazenamento de trigo, milho, arroz e outros materiais agrícolas a granel, proporcionando rotação suave e suporte estável da correia.

Força profissional de fábrica e garantia de qualidade

A YUFENG opera uma oficina de produção automatizada padronizada de 20.000 m² equipada com mais de 50 conjuntos de equipamentos de processamento de precisão CNC. Com uma capacidade de produção mensal de até 80.000 roletes transportadores e 15 anos de experiência dedicada em fabricação, nos concentramos em soluções confiáveis ​​de rolos para mineração, cimento, portos, geração de energia, agricultura e outras indústrias de transporte a granel.

1. Capacidade de fabricação

Nosso sistema de produção integra processamento de precisão CNC, fabricação de tubos de rolos, usinagem de eixos, soldagem, montagem de rolamentos, vedação e tratamento de superfície. A capacidade de produção suporta pedidos de rolos padrão e especificações personalizadas para projetos de transporte em larga escala.

2. Certificações de qualidade e conformidade

Nossos produtos de rolos são fabricados sob um sistema de gestão de qualidade controlado e atendem aos requisitos ISO 9001, MT/T 821 e relacionados à CE. Relatórios de auditoria de fábrica de terceiros e documentos de teste de desempenho de produtos podem ser fornecidos para projetos de clientes qualificados.

3. Controle de qualidade em cinco estágios

Nosso processo de controle de qualidade abrange inspeção de entrada de matéria-prima, testes de resistência de soldagem semiacabados, testes de resistência à rotação de rolos acabados, simulação de envelhecimento de vedação e inspeção de embalagem final. Este sistema de inspeção em vários estágios ajuda a manter a precisão dimensional, o desempenho de vedação e a estabilidade rotacional consistentes em todos os lotes de produção.

4. Engenharia CAD e suporte técnico

YUFENG fornece desenhos de engenharia CAD gratuitos para correspondência de projetos, confirmação de instalação e verificação da estrutura do transportador. Nossa equipe técnica pode recomendar diâmetro de rolo adequado, ângulo de calha, configuração de rolamento e dimensões de suporte de acordo com a largura da correia e condições de transporte.

5. Amostra e serviço de produção personalizado

Pequenos pedidos de teste podem ser atendidos com entrega de amostra em aproximadamente 7 dias, dependendo das especificações do produto. Pedidos padrão de produção em massa geralmente exigem de 15 a 20 dias, enquanto as especificações personalizadas são programadas de acordo com os requisitos do projeto e a complexidade da produção.

6. Suporte pós-venda global

YUFENG fornece orientação técnica remota para seleção, instalação e operação de rolos. Para projetos industriais qualificados de grande escala no exterior, também podemos fornecer assistência de correspondência no local para ajudar os clientes a obter um desempenho confiável do transportador.

Conversão

Você está procurando um rolo de longa vida útil e de baixa manutenção para atualizar seu sistema de transporte a granel e reduzir custos de operação a longo prazo? Entre em contato com nossa equipe de engenharia profissional agora mesmo para solicitar amostras grátis de produtos, obter desenhos técnicos personalizados e lista de preços de atacado direto da fábrica! Fornecemos uma solução completa e completa de correspondência de componentes de transportadores para todas as suas demandas de projetos de manuseio de materiais.

Seção de perguntas frequentes

1. P: Quais são as principais vantagens do nosso rolo intermediário de canal de comprimento igual em relação aos roletes intermediários de comprimento desigual?

R: Nossos três rolos idênticos de comprimento igual realizam uma distribuição de carga totalmente equilibrada, eliminam o estresse unilateral da correia e a abrasão das bordas, reduzem o derramamento de material e prolongam muito a vida útil da correia transportadora. 35° é o ângulo padrão mais universal adequado para a maioria dos projetos industriais de mineração e cimento. O tipo de ângulo de luz de 20° é adequado para transporte de grãos com carga leve, enquanto o modelo de calha profunda de 45° é projetado para transporte a granel de alta capacidade. YUFENG pode ajustar o ângulo de inclinação do suporte completamente de acordo com o desenho do projeto do transportador.

2. P: Podemos fornecer rodas-guia anticorrosivas de comprimento igual para depósitos de sal e plantas de produção de produtos químicos?

R: Absolutamente. Fornecemos três soluções anticorrosivas: rodas-guia de comprimento igual em polímero não metálico UHMWPE, rodas-guia de aço antiferrugem resistentes ao desgaste revestidas de borracha e rodas-guia de eixo interno de aço inoxidável personalizadas, que podem se adaptar a ambientes de trabalho corrosivos de ácido, álcali e névoa salina de longo prazo.

3. P: Qual é a quantidade mínima do pedido e o prazo de entrega padrão?

 R: O pedido experimental de amostra MOQ é de 1 peça; pedido formal em massa MOQ é de 100 conjuntos. As especificações de roletes intermediários convencionais de comprimento igual em estoque padrão podem ser entregues em 7 dias úteis, enquanto o rolo intermediário personalizado não padronizado de comprimento igual requer 15 a 20 dias de período de produção.

4. P: Os roletes de canal de comprimento igual estão em conformidade com os padrões internacionais de design industrial?

R: Todos os produtos acabados estão em total conformidade com os padrões industriais globais CEMA, ISO, MT/T 821 e DIN, relatórios de teste oficiais completos estão anexados para desembaraço aduaneiro de exportação transfronteiriço.
