Correia Geral do Elevador

A correia transportadora geral YUFENG é uma correia transportadora de elevação vertical de alto desempenho desenvolvida e fabricada de forma independente por nossa fábrica, projetada especificamente para sistemas de elevador de canecas que levantam materiais a granel verticalmente. Ao contrário das correias transportadoras horizontais ou inclinadas que simplesmente transportam materiais em sua superfície, uma correia elevadora serve como o membro de tração de todo o elevador de caçambas - as caçambas são aparafusadas à correia em intervalos precisos, retirando o material da bota (parte inferior) e descarregando-o sobre a polia superior (superior).

Os elevadores de caçamba verticais operam sob tensão de elevação contínua, tornando o desempenho da correia fundamentalmente diferente daquele das correias transportadoras horizontais convencionais. A correia YUFENG foi projetada de acordo com os principais requisitos mecânicos do transporte vertical, incluindo alta resistência à tração, baixo alongamento, fixação segura da caçamba e resistência a tensões de carga repetidas.

1. Alta resistência à tração

A correia deve suportar o peso combinado das caçambas, do material transportado e da própria correia durante toda a distância de elevação vertical. Uma carcaça reforçada fornece a capacidade de tração necessária para operação contínua do elevador.

2. Baixo alongamento

O alongamento controlado da correia ajuda a manter o espaçamento e o alinhamento consistentes da caçamba durante a operação, reduzindo o risco de derramamento de material e minimizando a necessidade de ajustes frequentes de tensão.

3. Retenção segura do furo do parafuso

Os pontos de fixação da caçamba estão expostos a repetidas cargas de tração e impacto. A estrutura da correia foi projetada para manter a resistência ao redor dos furos dos parafusos e reduzir rasgos ou deformações durante o movimento contínuo da caçamba.

4. Construção CBS

A construção CBS fornece cobertura de borracha em ambos os lados da carcaça, ajudando a proteger a estrutura da correia contra tensões nos parafusos, abrasão e contato com polias durante operações repetidas do elevador.

5. Resistência ao impacto

O carregamento de material na bota do elevador cria impactos repetidos na correia e nas caçambas. A estrutura reforçada da correia ajuda a absorver essas cargas dinâmicas e suporta uma operação estável durante a alimentação e elevação contínuas.

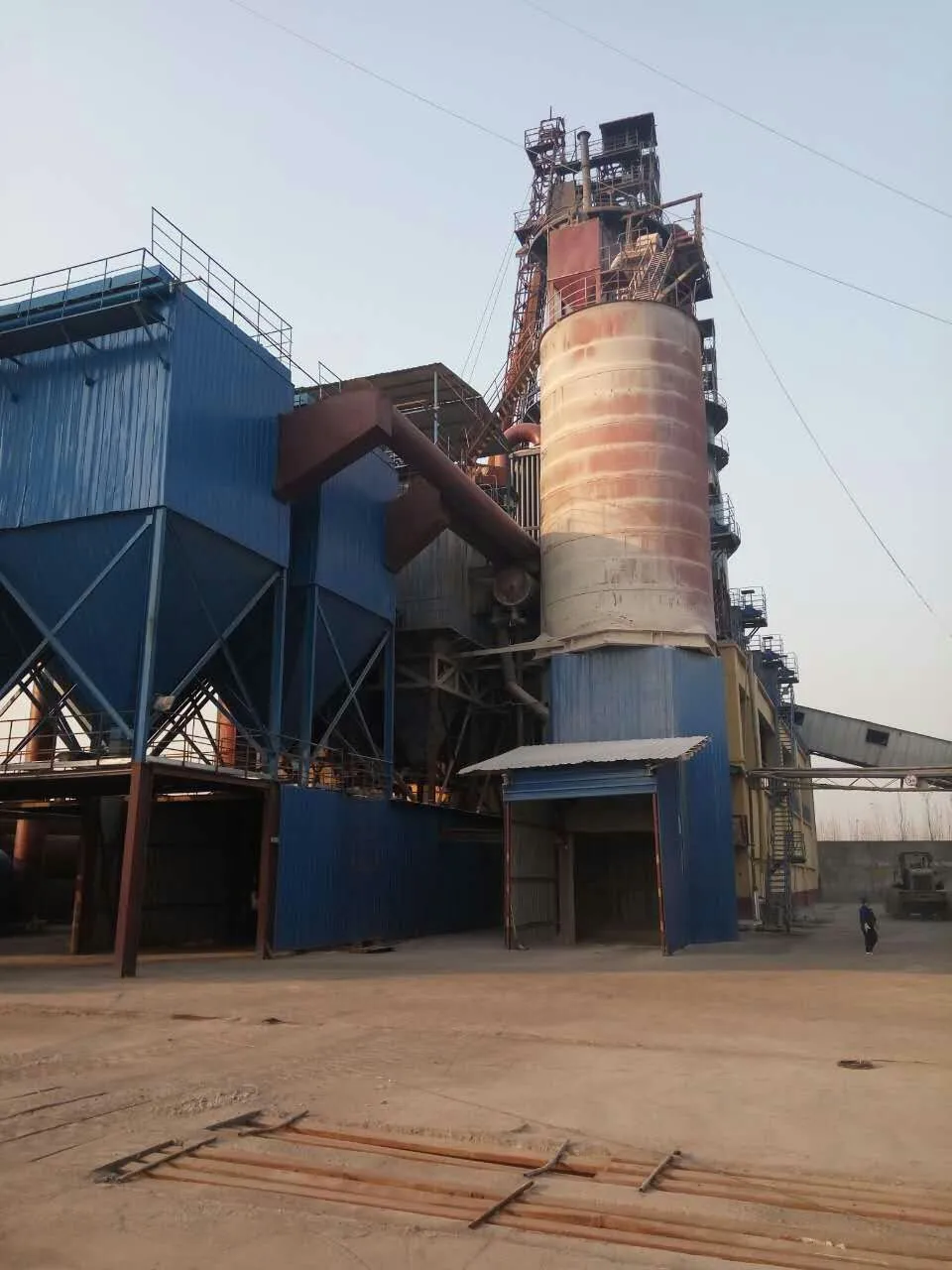

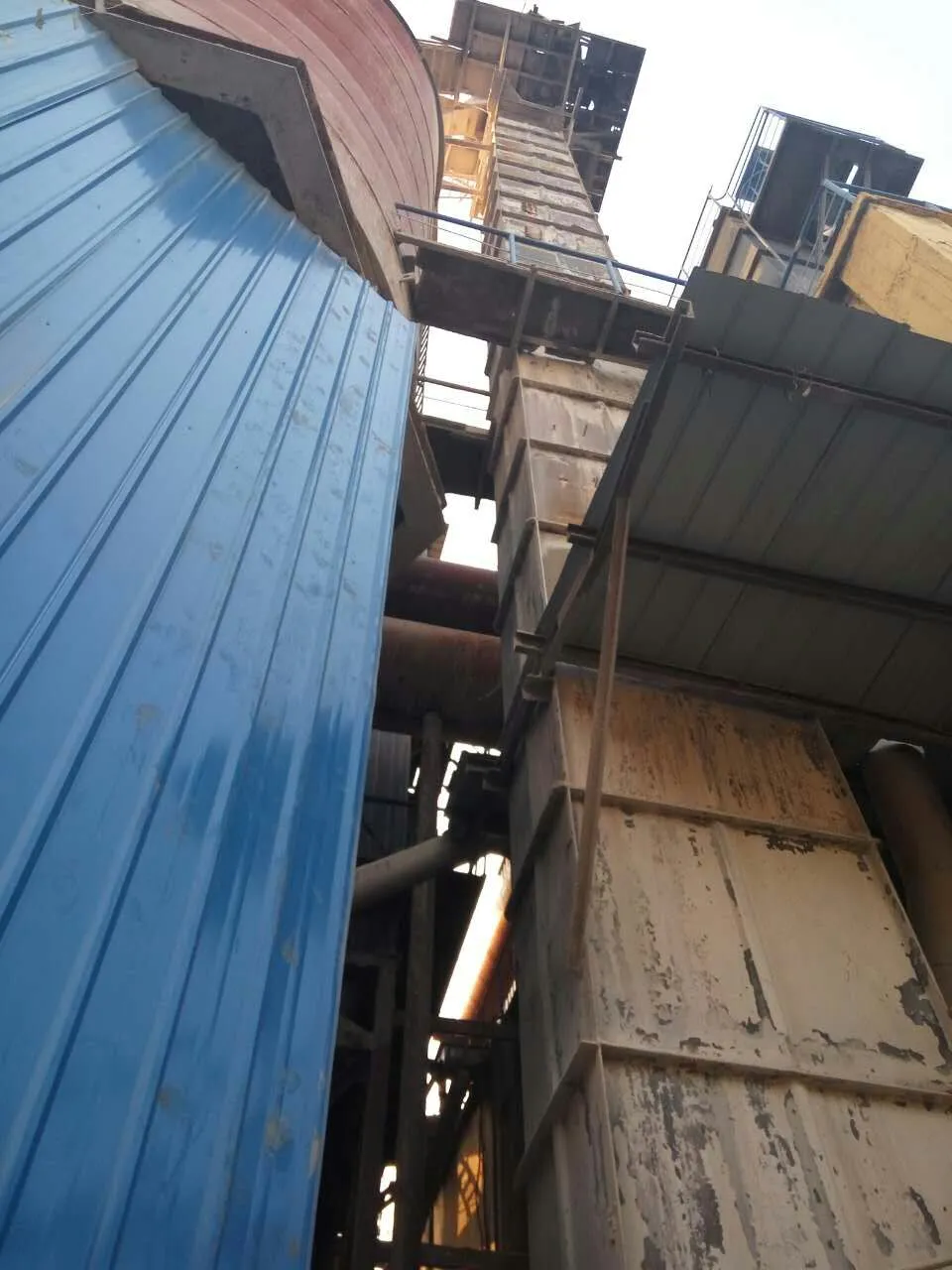

Aplicações típicas de transporte vertical

A correia geral do elevador YUFENG é adequada para aplicações de manuseio de grãos, produção de cimento, mineração, moagem de ração e processamento de alimentos, onde o levantamento vertical contínuo de material requer desempenho estável da correia, fixação segura da caçamba e operação consistente.

Requisitos de projeto da correia do elevador e características estruturais

1. Estrutura de elevação vertical

Ao contrário das correias transportadoras convencionais utilizadas principalmente para transporte horizontal ou inclinado, as correias elevadoras operam em um sistema de elevação vertical onde as caçambas transportam o material. A correia, portanto, precisa de resistência à tração suficiente para suportar a correia, as caçambas e o material transportado em toda a altura de elevação, mantendo ao mesmo tempo um desempenho estável durante a operação contínua.

2. Resistência à fadiga flexível

Durante a operação, a correia passa repetidamente ao redor das polias dianteira e traseira. A carcaça e as camadas de borracha são, portanto, projetadas para suportar dobras e flexões repetidas, ajudando a reduzir os danos por fadiga e a manter a integridade estrutural durante ciclos operacionais prolongados.

3. Construção da cobertura CBS

A correia adota a construção CBS (Cover Both Sides), proporcionando proteção de borracha tanto no lado da caçamba quanto no lado da polia. A tampa lateral de transporte ajuda a proteger a carcaça contra tensões nos parafusos da caçamba, impacto do material e abrasão, enquanto a tampa lateral da polia fornece proteção contra contato com a polia e suporta tração confiável durante a condução.

4. Posicionamento preciso do furo da caçamba

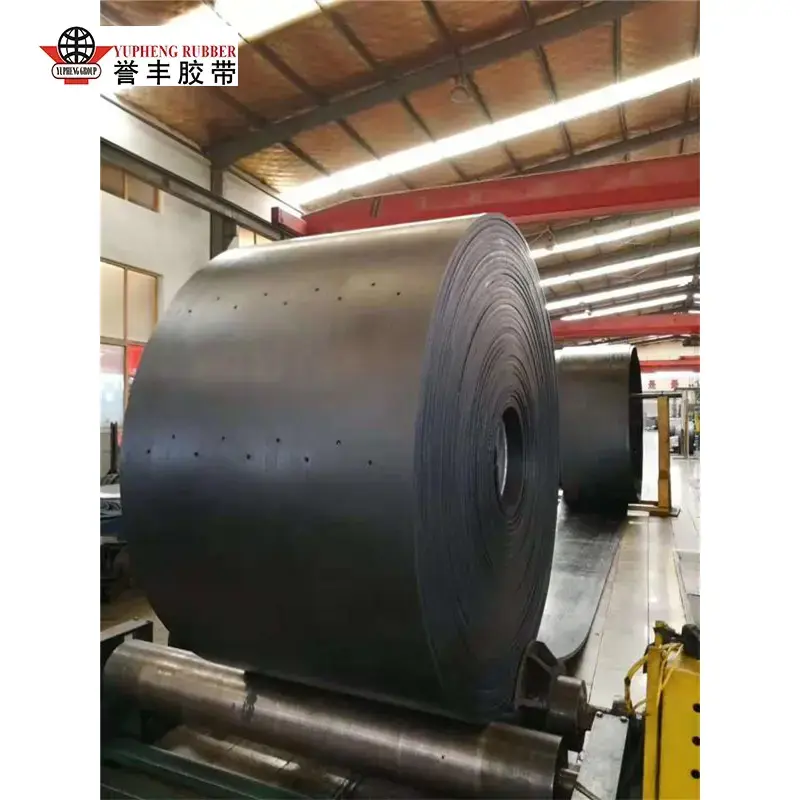

O posicionamento preciso dos furos dos parafusos é essencial para a instalação adequada da caçamba e um espaçamento consistente da caçamba. YUFENG suporta layouts de furos centralizados e escalonados, vários padrões padrão de P1 a P9, bem como puncionamento personalizado com base em especificações individuais de caçamba.

5. Compatibilidade de perfuração personalizada

As dimensões de puncionamento, espaçamento e layout podem ser combinados com diferentes designs de caçamba e configurações de elevador. Isso permite que a correia acabada seja preparada de acordo com os desenhos da caçamba do cliente, reduzindo os ajustes de instalação e ajudando a manter o alinhamento preciso da caçamba durante a operação.

Seleção de materiais e processo de fabricação

1. Opções de construção de carcaça

A YUFENG seleciona a carcaça elástica de acordo com a altura de elevação, carga da caçamba, capacidade de transporte e características do material. Estruturas de núcleo de tecido estão disponíveis em construções de poliéster/náilon EP, náilon NN e algodão CC, com resistência à tração de até 300 N/mm para grãos, ração e levantamento vertical de serviços leves a médios. Para mineração pesada, fábricas de cimento, elevadores verticais de longa distância e materiais abrasivos, o reforço de cabo de aço da série ST de ST630 a ST5000 está disponível para fornecer maior resistência à tração e menor alongamento.

2. Seleção de material de capa

Diferentes compostos de cobertura estão disponíveis para materiais de transporte e ambientes operacionais específicos. A borracha SBR/MOR oferece resistência à abrasão, tração e durabilidade para grãos, agregados, mineração, cimento, carvão e areia. O PVC oferece uma opção econômica com resistência química e à umidade para aplicações leves e médias de grãos e rações. A nitrila branca em conformidade com a FDA 21 CFR está disponível para materiais em contato com alimentos, como açúcar, farinha, arroz, cereais e rações para animais de estimação. Compostos retardadores de fogo e antiestáticos estão disponíveis para grãos, carvão e outras aplicações que exigem proteção de segurança adicional.

3. Tipos de correias especializadas

Para diferentes condições de materiais e temperaturas, a YUFENG pode fornecer o Tipo D para materiais altamente abrasivos, o Tipo L para aplicações gerais de transporte e o Tipo T para materiais de temperatura elevada. A construção final pode ser selecionada de acordo com a altura real de elevação, propriedades do material, temperatura operacional e requisitos do equipamento.

4. Fabricação e controle de qualidade

O processo de produção inclui calandragem de precisão para cobertura uniforme de borracha, vulcanização a quente para colagem integrada entre a carcaça e as tampas e puncionamento de precisão de acordo com o padrão de furo do cliente. As correias acabadas passam por testes de resistência à tração, alongamento, adesão entre camadas e retenção de furos de parafuso antes do envio para verificar a consistência estrutural e a confiabilidade da instalação.

Desempenho em campo e verificação de aplicação

1. Capacidade de tração para elevação vertical

Com base em seis meses de rastreamento de campo em aplicações de grãos, cimento e mineração, as correias elevadoras com núcleo de tecido YUFENG fornecem resistência à tração de até 300 N/mm, enquanto as construções com cabos de aço cobrem ST630 a ST5000 para sistemas de elevação verticais exigentes. Em comparação com correias de tecido padrão usadas sem construção de elevador dedicada, essas opções proporcionam maior capacidade de carga e melhor estabilidade dimensional.

2. Alongamento e alinhamento da caçamba

Sob condições de carga nominais, as correias elevadoras YUFENG são projetadas para manter um alongamento permanente igual ou inferior a 0,5%, ajudando a preservar o espaçamento e o alinhamento da caçamba durante a operação de longo prazo. Isto é particularmente importante para sistemas de alta elevação, onde o alongamento excessivo da correia pode afetar o rastreamento da caçamba e a descarga do material.

3. Retenção do furo do parafuso e vida útil

A perfuração precisa e a construção da correia reforçada ajudam a manter a geometria e a resistência dos furos de montagem da caçamba durante carregamentos repetidos. Sob condições operacionais padrão, as correias elevadoras CBS com núcleo de tecido podem fornecer uma vida útil esperada de aproximadamente 5 a 8 anos, enquanto os projetos CBS com cabo de aço podem exceder 10 anos, dependendo da carga, do material e das condições de manutenção.

4. Eficiência de instalação

As configurações de correia pré-perfurada reduzem o trabalho de posicionamento de furos no local e simplificam a instalação da caçamba. Quando combinada com o método de união existente e a configuração do equipamento do cliente, a correia preparada pode reduzir significativamente o tempo de instalação em comparação com correias convencionais que exigem preparação adicional do local.

Experiência de aplicação e projetos de clientes

1. Manuseio de grãos – Estados Unidos

Uma instalação de manuseio de grãos no meio-oeste americano exigia uma correia elevadora para uma elevação vertical de 80 metros, transportando milho e soja a mais de 500 toneladas por hora. A YUFENG forneceu uma correia elevadora CBS de tecido EP de 4 camadas com furos para parafusos correspondentes às caçambas existentes. Após 24 meses de operação contínua, a correia apresentou desgaste limitado e o cliente não relatou nenhum tempo de inatividade não planejado relacionado à correia.

2. Manuseio de matéria-prima de cimento - Alemanha

Uma fábrica de cimento precisava de uma correia para um elevador de caçambas de moinho bruto que manuseava calcário grosso a aproximadamente 150 toneladas por hora. A YUFENG forneceu uma correia elevadora com cabo de aço ST1600 com resistência reforçada ao rasgo e espaçamento personalizado entre furos de parafuso. Após 36 meses de operação, a correia permaneceu em serviço com desempenho estrutural estável e sem relato de desgaste prematuro.

3. Processamento de Ração – Sudeste Asiático

Uma fábrica de rações que manuseava milho, farelo de soja e pellets acabados exigia uma esteira adequada para aplicações sensíveis à higiene. A YUFENG forneceu correias elevadoras CBS de nitrila branca em conformidade com FDA 21 CFR com padrões de furos de caçamba personalizados. A estrutura da tampa de dupla face proporcionou proteção contra abrasão do material, tensão do parafuso e contato com a polia, enquanto o material da tampa em contato com alimentos atendeu aos requisitos de higiene do cliente.

4. Manuseio subterrâneo de carvão – Austrália

Uma mina subterrânea de carvão exigia uma correia de elevação vertical com propriedades retardadoras de fogo e antiestáticas. A YUFENG forneceu uma correia de elevador CBS retardante de fogo com composto antiestático. O cinto funcionou por mais de 24 meses sem relato de desgaste prematuro ou falha relacionada à segurança.

5. Materiais de verificação do projeto

A YUFENG pode fornecer registros de produção disponíveis, documentação de testes, fotografias de aplicação e materiais de referência do projeto para avaliação do cliente. A construção da correia, o composto da tampa, a carcaça elástica e as especificações de perfuração podem ser combinados com a configuração real do elevador antes da produção.

Parâmetros completos de especificação do produto

YUFENG oferece suporte à produção em tamanho real e processamento personalizado de correias, abrangendo diversas construções, materiais e configurações:

Por que a correia do elevador geral YUFENG

1. Estrutura CBS para operação vertical confiável

O cinto YUFENG usa construção CBS (Cover Both Sides), com tampas de borracha ou PVC em ambos os lados do cinto. O lado da caçamba foi projetado para resistir à tensão do parafuso, ao impacto do material e à abrasão, enquanto o lado da polia protege a correia do contato da polia e mantém uma tração estável. Esta estrutura de dupla face foi projetada especificamente para aplicações de elevação vertical contínua.

2. Perfuração de precisão para instalação precisa da caçamba

Cada correia pode ser perfurada de acordo com o padrão de montagem da caçamba exigido, incluindo furos centralizados, furos escalonados, configurações padrão P1–P9 e layouts totalmente personalizados. O posicionamento preciso do furo ajuda a manter o espaçamento consistente da caçamba, a fixação segura da caçamba e a descarga estável do material, ao mesmo tempo que reduz o risco de deformação prematura do furo.

3. Opções de materiais para diferentes condições de transporte

A YUFENG fornece diferentes combinações de cobertura e carcaça de acordo com o material transportado e o ambiente operacional. A borracha SBR/MOR é adequada para manuseio geral de grãos, agregados e materiais a granel, enquanto compostos retardadores de fogo e antiestáticos estão disponíveis para aplicações com requisitos de segurança adicionais. As aplicações em contato com alimentos também podem ser equipadas com materiais de cobertura especializados adequados.

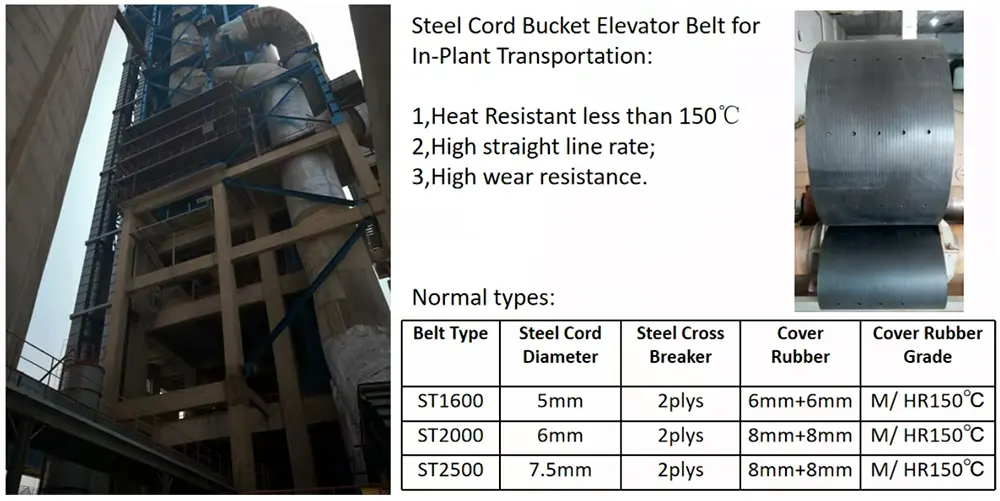

4. Construção em tecido ou cabo de aço

A carcaça elástica pode ser selecionada de acordo com a altura de elevação, capacidade de transporte e carga operacional. As construções de tecido EP, NN e CC são adequadas para elevação vertical de grãos, ração e serviços leves a médios, enquanto as construções de cabos de aço ST630–ST5000 fornecem maior capacidade de tração e menor alongamento para mineração pesada, cimento e sistemas de elevadores de longa distância.

5. Fabricação de fábrica e suporte técnico

Com mais de 10 anos de experiência na fabricação de correias para elevadores, a YUFENG fornece suporte durante todo o processo de seleção e fornecimento de produtos. Os clientes podem receber assistência com seleção de carcaça, material de cobertura, dimensões da correia, requisitos de tração e especificações de furos de caçamba. Produção direta da fábrica, fabricação personalizada e orientação técnica estão disponíveis para requisitos de correia de elevador padrão e específicos do projeto.

Aplicações adequadas

Nossa esteira elevadora geral é especialmente recomendada para:

Perguntas frequentes

1. Qual a diferença entre uma correia transportadora geral e uma correia transportadora padrão?

Uma correia é projetada para elevação vertical de material, em vez de transporte horizontal ou inclinado. Funciona com caçambas que são fixadas diretamente na correia, portanto a correia deve suportar o peso combinado das caçambas, material transportado e correia acima da altura de elevação. Em comparação com as correias transportadoras padrão, as correias elevadoras requerem construção CBS, alongamento controlado, áreas reforçadas dos furos dos parafusos e posicionamento preciso dos furos da caçamba para manter uma operação vertical estável.

2. O que CBS significa em uma correia de elevador?

CBS significa cobrir ambos os lados. Coberturas de borracha ou PVC são aplicadas tanto no lado da caçamba quanto no lado da polia da correia. O lado da caçamba ajuda a proteger a carcaça contra tensões nos parafusos, impacto do material e abrasão, enquanto o lado da polia fornece proteção contra o contato da polia e suporta tração confiável. Esta construção é uma parte importante do projeto da correia do elevador para elevação vertical contínua.

3. A correia pode ser perfurada de acordo com nossos baldes existentes?

Sim. YUFENG suporta layouts de furos de parafuso centralizados, escalonados, padrão P1 – P9 e personalizados. O diâmetro, espaçamento e posição do furo podem ser produzidos de acordo com o desenho da caçamba ou requisitos do equipamento. Fornecer o modelo da caçamba, dimensões de montagem ou desenho técnico permite que o padrão de puncionamento seja verificado antes da produção.

4. Quando devo escolher uma correia com núcleo de tecido ou com cabo de aço?

As correias EP, NN ou CC com núcleo de tecido são geralmente adequadas para alturas de elevação mais curtas e tarefas de transporte leves a médias, como grãos, rações e materiais a granel em geral. As correias da série ST com cabo de aço são mais adequadas para altas alturas de elevação, cargas pesadas e materiais exigentes encontrados em aplicações de mineração e cimento. A seleção final deve considerar a altura de elevação, a largura da correia, a capacidade da caçamba, a taxa de transporte e as condições operacionais, e não apenas a altura.

5. Por quanto tempo uma correia de elevador geral pode operar normalmente?

A vida útil varia de acordo com a altura de elevação, carga, abrasividade do material, tensão da correia, velocidade de operação e manutenção. Sob condições padrão, as correias elevadoras CBS com núcleo de tecido YUFENG normalmente podem fornecer de 5 a 8 anos de serviço, enquanto as correias CBS com cabo de aço adequadamente selecionadas podem exceder 10 anos. A inspeção regular da tensão da correia, dos parafusos da caçamba, das áreas de emenda e das superfícies da correia ajuda a manter a vida útil operacional.

6. As correias elevadoras de qualidade alimentar estão disponíveis?

Sim. A YUFENG pode fornecer correias elevadoras CBS de nitrila branca projetadas para aplicações de contato com alimentos, incluindo açúcar, farinha, arroz, cereais, rações para animais de estimação e outros ingredientes alimentícios. Materiais adequados para contato com alimentos podem ser selecionados de acordo com a conformidade exigida, condições de limpeza e produto transportado.

7. Estão disponíveis versões retardantes de fogo e antiestáticas?

Sim. Construções de correias elevadoras retardantes de fogo e antiestáticas estão disponíveis para aplicações onde a prevenção de incêndio e o controle estático são importantes. Os usos típicos incluem elevadores de grãos, sistemas de manuseio de carvão e outros ambientes onde poeira combustível ou descarga estática podem criar preocupações adicionais de segurança. O composto necessário deve ser selecionado de acordo com o equipamento aplicável e os requisitos de segurança do local.

8. Quais informações são necessárias para a seleção da correia?

Para uma correspondência precisa das especificações, os clientes podem fornecer a altura de elevação do elevador, largura da correia, capacidade de transporte, tipo de material, tamanho da caçamba, temperatura operacional, velocidade da correia e dimensões existentes dos furos dos parafusos. Com base nesses parâmetros, a YUFENG pode recomendar a construção apropriada da carcaça, material de cobertura, espessura da correia e configuração de perfuração.

Solicite uma solução de correia de elevador geral

1. Envie os parâmetros do seu equipamento

Forneça as dimensões do elevador, altura de elevação, material de transporte e especificações da caçamba. Nossa equipe técnica pode revisar os requisitos operacionais e recomendar uma construção de correia adequada.

2. Confirme as especificações da correia e da perfuração

Antes da produção, as dimensões da correia, o tipo de carcaça, o material da tampa e o padrão dos furos dos parafusos podem ser confirmados em relação aos desenhos do seu equipamento ou da caçamba para reduzir problemas de instalação.

3. Solicite amostras ou uma cotação de fábrica

Entre em contato com a YUFENG para obter amostras disponíveis, especificações técnicas e uma cotação de fábrica com base em seus requisitos reais de transporte vertical.
