Através da polia autocompensadora

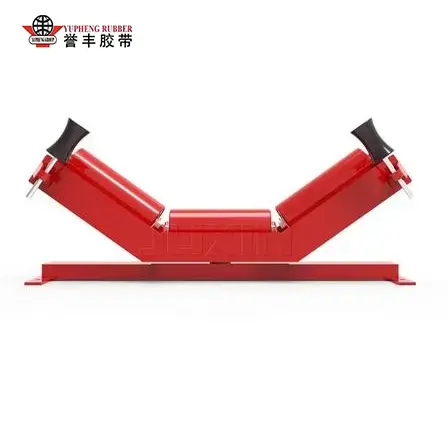

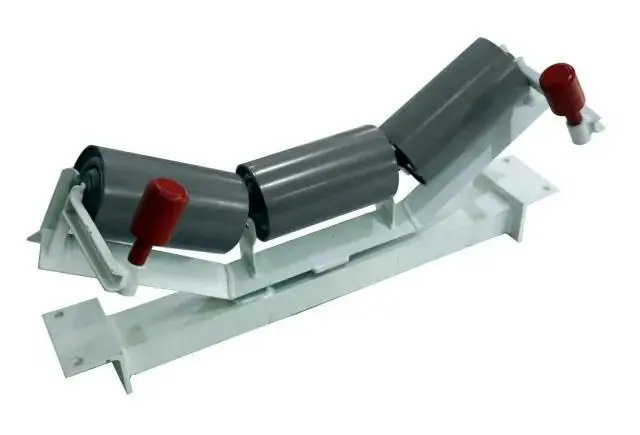

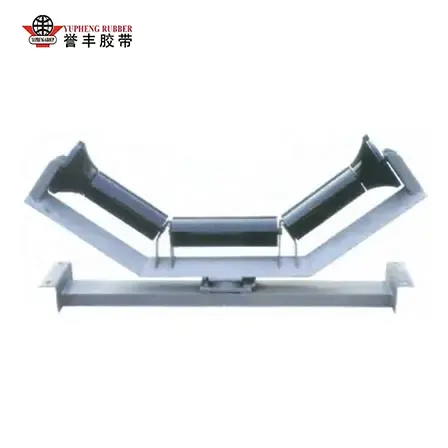

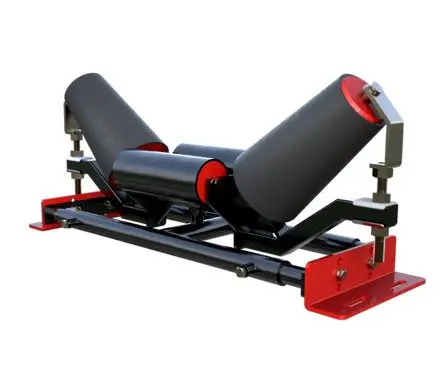

YUFENG Troughing Self-Aligning Idler é um conjunto de suporte de calha de três rolos especialmente otimizado, desenvolvido exclusivamente para o fio de transporte de carga de transportadores de correia, projetado para integrar suporte básico de material e funções de centralização automática da correia em um único conjunto. Diferente dos roletes de calha comuns fixos que fornecem apenas suporte de carga sem correção de desvio, a principal inovação deste produto reside na conexão flutuante do pivô central entre o suporte do rolo superior e a estrutura base, emparelhada com rolos-guia verticais anti-deflexão instalados em ambos os lados da asa.

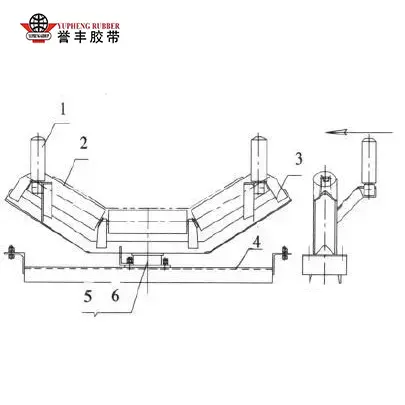

Quando a correia transportadora se desloca para a esquerda ou para a direita durante a operação, a borda da correia entra em contato com o rolo guia vertical e gera impulso lateral, fazendo com que toda a estrutura da calha superior gire de 5° a 8° em torno do fuso central. Os rolos laterais inclinados produzem tração horizontal reversa para empurrar a correia móvel de volta à linha central do equipamento, obtendo rastreamento contínuo em tempo real sem energia externa ou intervenção humana.

A estrutura da calha de três rolos forma uma superfície de transporte de material estável em forma de V, aumentando a capacidade de carregamento de material a granel e reduzindo o derramamento lateral mesmo sob volumes de carga flutuantes.

Esta polia corresponde a todas as correias transportadoras convencionais, incluindo correias de cabo de aço da série ST e correias de tecido multicamadas, aplicáveis ​​tanto a linhas de transferência de curta distância quanto a sistemas de transporte terrestre de longa distância com comprimentos superiores a 2 quilômetros.

Ele soluciona perfeitamente os defeitos dos roletes fixos tradicionais, como alinhamento manual frequente, desgaste severo das bordas da correia e desligamentos de emergência frequentes desencadeados por descarrilamento completo da correia, tornando-se um acessório padrão obrigatório para linhas de transporte fixas industriais médias e pesadas.

Seleção de materiais e produção artesanal

1. Estrutura e material de base

Toda a estrutura de suporte, suporte do rolo superior e base fixa adotam aço carbono laminado a quente Q235B com espessura de placa variando de 4 mm a 8 mm. A soldagem usa soldagem a arco com proteção de gás misto para eliminar poros e deformações internas da solda; os tratamentos de superfície incluem pintura eletrostática antiferrugem em spray, galvanização por imersão a quente ou revestimento epóxi para locais costeiros de plantas químicas corrosivas e com alta umidade.

O eixo de pivô central adota aço redondo brilhante trefilado a frio 45# com tratamento de têmpera e revenido, apresentando alta resistência à torção e baixo desgaste de rotação para garantir o giro flexível da estrutura após milhares de horas de operação contínua.

2. Artesanato de montagem de rolos

Os invólucros dos rolos são tubos de aço sem costura ERW de alta precisão com espessura de parede de 3,0–6,0 mm, invólucros anticorrosivos HDPE opcionais para transporte de minerais químicos. Os eixos de suporte internos são girados com precisão para concentricidade ≤0,7 mm para minimizar a vibração de funcionamento.

Rolamentos rígidos de esferas com folga C3 são instalados em ambas as extremidades dos rolos, combinados com vedações de nylon de labirinto composto de três estágios, além de cavidades internas de armazenamento de graxa. A graxa lubrificante antiferrugem à base de lítio é pré-preenchida durante a montagem, bloqueando a infiltração de poeira, lama e água da chuva para evitar emperramento dos rolamentos e falhas de ferrugem. Os rolos laterais podem ser personalizados com revestimento de borracha para cenários de manuseio de materiais úmidos e de alto atrito.

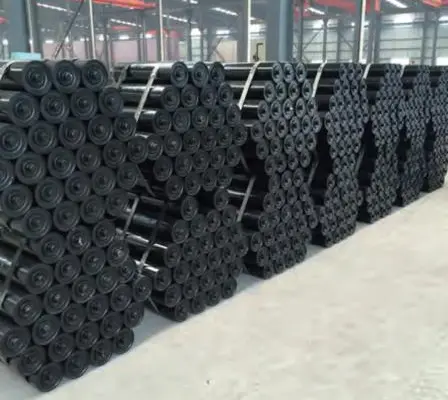

3. Processo completo de inspeção da máquina

Cada polia autocompensadora de canal YUFENG acabada completa testes completos de fábrica antes do envio, cobrindo teste de resistência à rotação do rolo, teste de flexibilidade de rotação do pivô, teste de vedação por imersão em água do rolamento, teste de deformação de carga da estrutura e teste de adesão do revestimento antiferrugem. Os produtos não qualificados são eliminados em cada nó de produção para manter o desempenho consistente do lote para compras de projetos no exterior.

Princípio de funcionamento e dados de comparação de testes de desempenho

1. Lógica de trabalho de centralização automática

O mecanismo de rastreamento opera com transmissão de fricção mecânica pura, sem peças auxiliares eletrônicas ou hidráulicas. Sob carga normal equilibrada, a estrutura intermediária permanece na posição neutra e três rolos de calha suportam uniformemente a correia transportadora e os materiais a granel. Uma vez que a alimentação irregular do material, o vento cruzado ou a inconsistência na tensão da correia causam desvio lateral, a borda da correia pressiona o rolo guia lateral vertical, transferindo a força horizontal para o conjunto do suporte superior.

O suporte gira em torno do pivô central, inclinando o rolo lateral do lado de desvio para frente para criar uma força de atrito centrípeta oposta à direção de deslocamento da correia. Depois que a correia retorna ao centro, o atrito equilibrado restaura a polia ao seu estado neutro, formando um ciclo de correção de circuito fechado em tempo real durante toda a operação do equipamento. Os rolos-guia verticais também servem como batentes para evitar o descarrilamento completo da correia sob condições de desvio extremo.

2. Dados de teste de contraste de campo versus polia de calha fixa comum

Um teste de rastreamento contínuo de seis meses foi concluído em uma linha transportadora de mina de carvão a céu aberto com 1.200 mm de largura para quantificar lacunas de desempenho:

Os resultados dos testes confirmam que a instalação da polia autocompensadora de canal YUFENG em intervalos de 30 metros ao longo da linha transportadora reduz drasticamente a perda operacional e a necessidade de mão de obra para empresas de materiais a granel.

Casos reais de aplicação na indústria

Esta série de roletes possui registros de suporte estáveis ​​em vários projetos industriais pesados ​​no exterior, com dados verificáveis ​​de operação de ciclo longo nos setores de mineração, porto, cimento e metalurgia.

Caso 1: Linha de transporte de mina de carvão a céu aberto do Sudeste Asiático

Um sistema de transporte fixo de média-longa distância de 1,8 km que transporta carvão bruto adotou nosso YUFENG Troughing Self-Aligning Idler para todas as posições de rastreamento lateral de transporte, operando sob condições locais de alta umidade, poeira pesada e vento variável.

Após três anos de operação contínua de 24 horas, as estruturas intermediárias não apresentam deformação por ferrugem, os rolos giram suavemente sem emperrar os rolamentos e a principal correia transportadora de cabo de aço mantém a centralização estável sem rasgos nas bordas ou derramamento de material em grandes áreas. O cliente cancelou dois funcionários de manutenção em tempo integral originalmente designados para o trabalho diário de correção da correia, obtendo economias óbvias nas despesas com mão de obra.

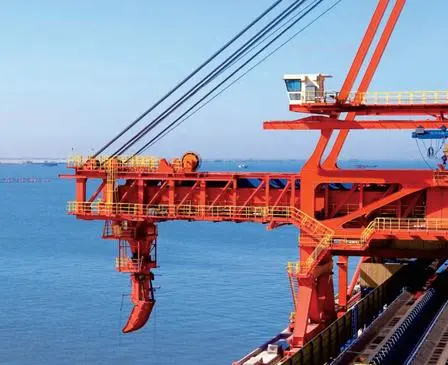

Caso 2: Terminal de manuseio de minério a granel do porto costeiro europeu

O transportador de descarga de minério de 1.400 mm de largura do porto enfrenta forte interferência de vento cruzado durante todo o ano, o que anteriormente causava oscilações frequentes da correia com roletes fixos padrão. Após a adaptação do conjunto da polia da calha autocompensadora, o desvio induzido pelo vento é totalmente eliminado. A estrutura galvanizada e os rolos de vedação de vários estágios adaptam-se à corrosão por névoa salina costeira, estendendo os ciclos de substituição de componentes de 6 para 24 meses.

Cenários de aplicação adicionais incluem linhas de transporte de clínquer de cimento doméstico, transportadores de pátio de armazenamento de metalurgia de minério de ferro e sistemas de alimentação de britagem de pedreiras agregadas, com feedback consistente dos clientes sobre desempenho estável de calha e taxas de falha ultrabaixas. Fotos da operação no local e documentos completos de referência do projeto podem ser fornecidos para avaliação do comprador, mediante solicitação.

Parâmetros completos de especificação técnica do produto

Principais vantagens e por que escolher YUFENG através da polia autocompensadora

Rastreamento mecânico automático de correia

A estrutura articulada flutuante responde automaticamente ao movimento da correia, ajudando a manter a operação centralizada sem alinhamento manual frequente e reduzindo o trabalho de manutenção de rotina.

Vedação aprimorada e proteção ambiental

As vedações de labirinto multicamadas ajudam a evitar que poeira, lama e água da chuva entrem no conjunto do rolamento, tornando a polia adequada para ambientes exigentes de mineração, portos e transporte de cimento.

Suporte de calha estável e proteção contra desvios

A estrutura da calha de três rolos fornece suporte estável para materiais a granel, enquanto os rolos-guia verticais ajudam a limitar o movimento excessivo da correia e reduzem o risco de descarrilamento da correia e danos nas bordas.

Personalização flexível de especificações

YUFENG oferece suporte a ângulos de calha, diâmetros de rolos e tratamentos de estrutura personalizados para se adequar a diferentes larguras de transportadores, condições de carga e construções de correias, incluindo correias transportadoras de cabo de aço e tecido.

Fabricação padronizada e inspeção completa

Cada conjunto de polia autocompensadora passa por inspeção sistemática de produção e desempenho antes do envio. A qualidade consistente da fábrica ajuda a reduzir a frequência de substituição e a melhorar a confiabilidade em projetos de transportadores no exterior.

Custo operacional total mais baixo

Ao reduzir o desgaste da borda da correia, o trabalho de alinhamento manual, o tempo de inatividade inesperado e os requisitos de manutenção, o rolete autocompensador YUFENG ajuda a reduzir o custo operacional de longo prazo dos sistemas de transporte de materiais a granel.

Suporte técnico direto da fábrica

A YUFENG opera instalações completas de processamento e teste de rolos e fornece consulta de parâmetros, personalização de desenhos, fornecimento direto da fábrica e orientação técnica pós-instalação para projetos de manuseio de materiais a granel.

Perguntas frequentes

Q1: Qual é o requisito de espaçamento de instalação para a polia autocompensadora de canal YUFENG em linhas transportadoras?

A1: Para transportadores gerais de mineração e cimento de carga média, instale um conjunto a cada 30 metros ao longo do cordão de transporte. Para transportadores terrestres de longa distância ou equipamentos portuários com forte interferência de vento cruzado, reduza o intervalo para 15 a 20 metros e, adicionalmente, organize um conjunto a 15 metros de distância das polias dianteiras e traseiras para corrigir o desvio da correia durante as seções de transição planas.

Q2: Esta polia pode ser adaptada a sistemas transportadores antigos existentes sem grandes modificações na estrutura?

A2: Sim. As dimensões padrão do furo de montagem da base seguem os padrões universais de estrutura do transportador TD75 e DTII, substituindo diretamente os conjuntos de roletes de calha fixa originais sem cortar ou perfurar novamente a longarina do transportador principal. Para equipamentos antigos não padronizados, fornecemos desenhos de suporte de base personalizados para corresponder aos tamanhos de instalação existentes, apoiando a transformação perfeita de retrofit.

Q3: Quais operações de manutenção de rotina são necessárias para a polia autocompensadora de canal YUFENG?

A3: A inspeção diária requer apenas verificações visuais quanto a travamento do rolo, desgaste da superfície do rolo guia e descascamento do revestimento da estrutura. Realize uma limpeza trimestral de poeira e acúmulo de material ao redor do eixo de articulação central para garantir uma rotação flexível. A graxa lubrificante para rolamentos pré-preenchida dura de 12 a 18 meses em condições normais de trabalho; a lubrificação suplementar só é necessária para locais de operação contínua em alta temperatura.

Os rolos gastos podem ser desmontados e substituídos individualmente sem remover toda a estrutura intermediária, simplificando bastante o trabalho de manutenção.

Q4: Quais versões especiais personalizadas podem ser produzidas para condições extremas de trabalho?

A4: Apoiamos várias atualizações personalizadas: Carcaças de rolos anticorrosivos HDPE para transporte de materiais químicos minerais e salinos; rolos laterais com revestimento de borracha grossa para manuseio de minério úmido e pegajoso; estruturas totalmente galvanizadas por imersão a quente para ambientes costeiros de névoa salina; rolamentos resistentes a altas temperaturas para linhas de transporte de clínquer de cimento que trabalham acima de 70 ℃; e estruturas reforçadas para serviço pesado para transportadores ultralargos de alta tonelagem com largura de 1.800 a 2.000 mm.

Contate-nos

Se o seu projeto industrial de mineração, porto, cimento ou metalurgia requer YUFENG Troughing Self-Aligning Idler estável e de baixa manutenção para resolver problemas persistentes de desvio da correia transportadora, envie a largura da correia transportadora, o diâmetro do rolo necessário e os parâmetros de condição de trabalho no local para nossa equipe de vendas imediatamente.

Podemos fornecer amostras gratuitas de produtos padrão, desenhos técnicos detalhados e a mais recente cotação de compras em massa da fábrica dentro de 24 horas úteis, fornecendo componentes de rastreamento mecânico confiáveis ​​para reduzir seus custos de operação de transportadores de longo prazo.
